TruPwr AD8361功率探测器的应用
AD8361是一款适用于高频接收器和发射器信号链的rms响应型真功率探测器,其响应频率高达2.5GHz。该器件在多数情况下只需要一个2.7V到5.5V范围内的单电源、电源去藕电容和一个输入耦合电容即可应用,具有7.5V/V
rms
转换增益的线性响应dc输出。可以增加一个外部滤波电容来达到增加平均时间常数的目的。AD8361最适用于测量高峰值因子(峰值与均方根值之比)信号,如CDMA和W-CDMA信号。
为了适应不同AD转换器的要求,该器件有三种工作模式:
1. 接地参考模式,其起始点为零;
2. 内部参考模式,偏移输出电压为正350mv;
3. 电源参考模式,偏移输出电压Vs/7.5。
基本连接

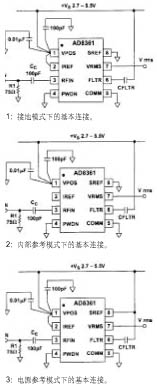

图1、图2和图3分别是AD836在三种模式下的基本连接。该器件由2.7V到5.5V范围内的单电源供电,VPOS引脚外接100pF和0.01μF去偶电容。在工作模式下1.1mA的静态电流可以通过将PWDN引脚拉上至VPOS而减小到1μA。75Ω的外部分流电阻结合ac偶合输入可获得将近50Ω的总宽带输入阻抗。注意耦合电容必须置于输入和分流阻抗之间。由输入耦合电容和内部输入电阻可由下式算出高通角频率:f▼3
dB▼=1/(2π×C▼c▼×R▼IN▼)。如图1所示,对于100pF的电容,高通角频率约为8MHz。输出电压标称值为输入电压均方根值的7.5倍(7.5V/Vrms转换增益)。三种不同的工作模式可由SREF和IREF引脚设定。

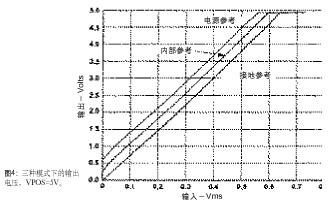

输出电压图4位5V供电电压及三种工作模式下的输出电压。可以看出,在内部参考模式和电源参考模式下,由于输出斜线的长度减小了,输出电压有效动态范围将有所减小。降低供电电压也会引起动态范围的减小,而频率的变化几乎不影响动态范围,但在高频时转换增益稍有下降。
滤波电容的选择
AD8361的内部电容并联在一个内部电阻上,该电阻的阻值随信号强弱而变化,变化范围从弱信号的2kΩ到强信号的500Ω。其低通角频率为3MHz到12MHz之间,因此足以给240MHz的信号提供滤波。但是,对于CDMA或W-CDMA等高峰值因子信号,通常带有低频元件,需要外加滤波电容。而对于TDMA信号,如GSM、PDC和PHS,其峰值因子接近正弦波,只需内部滤波电容即可。
|
