专业代理、分销：QT/FAIRCHILD、G.I. HARRIS 、PHILIPS、 MOTOROLA 、QTC、SHARP、TOSHIBA、NEC、LTEON、COSMO品牌光电耦合器，SAVE、AEM、功德、FUSE,富致PTC,泰铭NTC。广泛用于电脑POWER、视听器材、通讯器材、家用电器、微电脑控制器、仪器仪表、工控设备、开关电源、充电器等

常见光电耦合器

一、光电耦合器的种类较多,但在家电电路中,常见的只有4种结构:

    1.第一类,为发光二极管与光电晶体管封装的光电耦合器,结构为双列直插4引脚塑封,内部电路见表一,主要用于开关电源电路中。

    2.第二类,为发光二极管与光电晶体管封装的光电耦合器,主要区别引脚结构不同,结构为双列直插6引脚塑封,内部电路见表一,也用于开关电源电路中。

    3.第三类,为发光二极管与光电晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换音频电路中。

    4.第四类,为发光二极管与光电二极管加晶体管(附基极端子)封装的光电耦合器,结构为双列直插6引脚塑封,内部电路见表一,主要用于AV转换视频电路中。


表1

类别

型       号

内部电路

第
一
类

 PC817 PC818 PC810 PC812
PC502 LTV817 TLP521-1
TLP621-1  ON3111 OC617
PS2401-1 GIC5102

第
二
类

 TLP632 TLP532 TLP519
TLP509 PC504 PC614 PC714 PS208B PS2009B
PS2018 PS2019

第
三
类

 TLP503 TLP508 TLP531
PC613 4N25 4N26 4N27
4N28 4N35 4N36 4N37
TIL111 TIL112 TIL114
TIL115 TIL116 TIL117
TLP631 TLP535

第
四
类

 TLP551 TLP651 TLP751
PC618 PS2006B 6N135
6N136

光耦系列

型 号

功 能



型 号

功 能

4N25

晶体管输出

MOC5009

过零触发可控硅输出

4N26

晶体管输出

MOC5010

过零触发可控硅输出

4N27

晶体管输出

MOC8021



4N28

晶体管输出

MOC8080



4N29

达灵顿输出

MOC8100



4N30

达灵顿输出

MOC8102



4N32

达灵顿输出

MOC8111



4N33

达灵顿输出

MOC8112



4N35

晶体管输出

MOC8113



4N36

晶体管输出

MOC8204



4N37

晶体管输出

TLP521—1

晶体管输出单光耦

4N38



TLP521—2

晶体管输出双光耦

4N39

单向可控硅输出

TLP521—4

晶体管输出四光耦

6N135

高速晶体管输出

TLP620



6N136

高速晶体管输出

TLP621—1



6N137

高速TIL逻辑输出

TLP621—2



6N138

达灵顿输出

TLP621—4



6N139

达灵顿输出

TLP624



MOC602



TLP631



MOC635



TLP632



MOC641



TLP651



MOC3000



TLP721



MOC3009



TIL113

达灵顿输出

MOC3010

双可控硅驱动输出

TIL117

晶体管输出

MOC3011

双可控硅驱动输出

PC817

单光耦

MOC3020

双可控硅驱动输出

PC817—1



MOC3021

双可控硅驱动输出

PC817—2



MOC3022

可控硅驱动输出

PC817—4



MOC3023

可控硅驱动输出

PC827

双光耦

MOC3030

可控硅驱动输出

PC847

四光耦

MOC3031

可控硅驱动输出

PC900

高速晶体管输出

MOC3040

可控硅驱动输出

CNY17-3

晶体管输出

MOC3041

双可控硅驱动输出

H11D1

高压晶体管输出

MOC3052

过零触发可控硅输出

H11A2

晶体管输出

MOC3060

过零触发可控硅输出

H11G2

电阻达林顿输出

MOC3080

过零触发可控硅输出

HCPL2530



MOC3062

过零触发可控硅输出

HCPL2531



MOC3081

过零触发可控硅输出

HCPL2630



MOC3082

过零触发可控硅输出

HCPL2631



MOC3083

过零触发可控硅输出

HCPL2730



　
　
　
   日本夏普光电分公司成立于1960年，在日本SHINJO、TENRI及海外都设有工厂和研发中心，其光电半导体产品的销售量持续二十年稳居全球第一位。

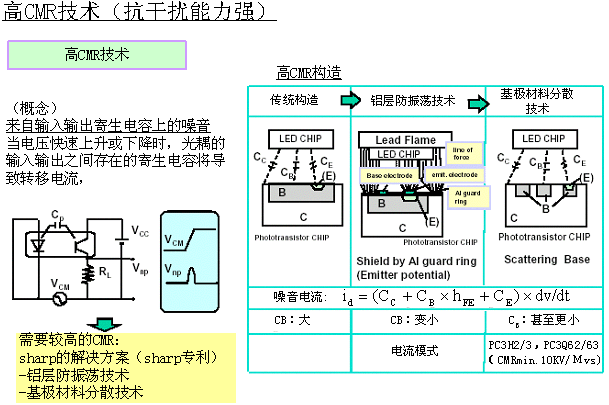

    夏普专用于IGBT、MOSFET的驱动光耦采用了先进的工艺技术，具有绝缘电压高、稳定性好、抗干扰能力强、共模抑制比CMR高等卓越的性能。多年来，在日本安川、三菱、富士、东芝等国际著名变频器上使用，其可靠的品质及稳定的性能获得了真实的见证及高度的评价。
　
PC923：
    用于MOSFET和IGBT的驱动

PC929：
    驱动变频IGBT,内置短路保护

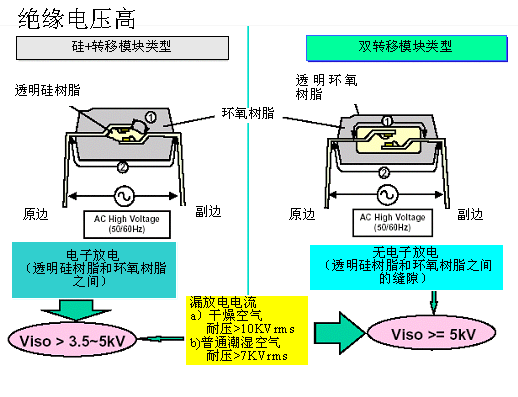

绝缘电压高

　

　
