商运达实业公司是专业从事无线通信模块、终端产品、电源产品和应用软件的设计、研发、生产、销售和无线系统集成的高科技公司。本公司为西门子Tc35模块/Tc35i模块/Mc35模块/Mc35i模块等GSM模块/GPRS模块、日精ND886A/889A等系列电台、MDS2710等系列数字电台、MW系列电源、法国CITEL系列避雷器的专业代理商。本公司自主研发和生产的SST21智能GSM
MODEM、SST51 GPRS

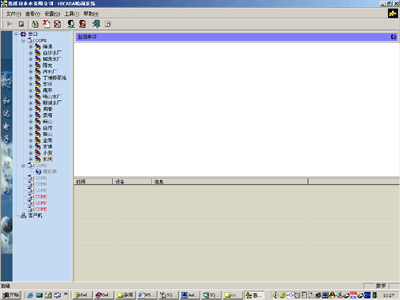

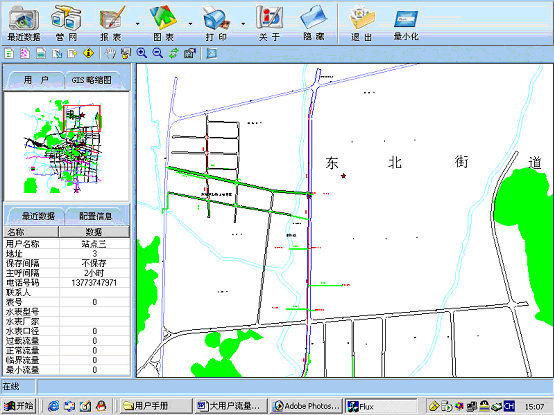

MODEM、SST71系列远程终端、SST81户外UPS、SST2002多路电源控制器、超短波天线等产品，质量可靠，性能优异，性价比高。本公司软件部门研发实施公用事业收费营业MIS系统、办公OA系统、SCADA组态软件和通讯软件。凭借优秀良好的商业信誉、强大的技术支持和完善的售前售后服务，本公司的系列产品在无线数据传输、工业数据测控和远程数据报警等应用领域得到了普遍的应用。同时，凭着先进的产品和优秀的工程服务能力，本公司的管网调度系统、营业MIS系统等工程项目在自来水、污水和燃气等行业也取得了极高的市场占有率和良好的行业口碑。
专业从事GSM/GPRS、CDMA等无线通讯设备开发、生产、销售为一体的IT行业高新技术企业。
公司开发的GSM MODEM、GSM远程数传终端、GSM工业抄表终端、GPRS MODEM、GPRS远程数传终端、GPRS工业抄表终端等系列通讯设备，广泛大量的应用于电力、石化、环保、煤矿、水利、市政、金融、交通运输等行业，自投入使用以来，以其灵活方便的设计、可靠稳定的性能得到市场的认可和用户的好评。
商运达公司是高新技术企业，专门从事卫星导航与定位、地理信息系统、单片机、无线数据通信等技术开发和产品销售。在激烈的GPS/GIS、GSM/GPRS、电子罗盘姿态测量、惯性导航等传感器市场竞争之中。作为高新技术企业，公司聚集了软件开发、硬件开发、机械设计各个方向的科研人才，形成了由教授、高工、工程师、助工、技术员组成的阶梯状开发队伍。商运达GPRS模块,短信终端,工业手机模块,GSM
MODEM,器,GSM无线模块, GPRS MODEM,设备,无线数传--均可接受OEM厂家生产定制!--CDMA模块,,CDMA无线MODEM,短信模块,机
GPRS DTU智能透传模块 实现GPRS数据透明传输无需AT指令
GSM DTU智能透传模块内置标准字库 实现GSM短信透明传输无需PDU编解码无需AT指令
PCI接口无线内置 GPRS/CDMA/GSM MODEM池 实现GPRS/CDMA/GSM多手机卡同时接入

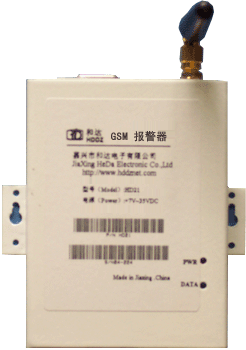

无线数传设备/短信报警器/短信报警模块GPRS/CDMA/GSM远程抄表系统已通过国家质量部门认证
WAVECOM模块/终端 SIEMENS模块/终端 GSM/GPRS透传模块 PIMLGPRS模块终端 GSM/CDMA远程抄表 GPRS/GSM短信平台
GPS模块/终端产品 GPS/GPRS车载设备
|
 |
| WAVECOM MODEM M1206B |
| RS232串口 USB PCI COM |
| GSM/GPRS/CDMA MODEM猫 |
| WAVECOM GSM/GPRS 模块 |
| Q2403A Q2358C Q2406B |
|
|
|
 |
| SIEMENS MODEM：TC35IT |
| MC35IT TC35T MC35T终端 |
| OEM JWTC35IT JWMC35IT |
| SIEMENS 西门子短信模块 |
| TC35I MC35I TC35 MC35 |
|
|
|
 |
| 为用户提供高速永远在线透明传输的虚拟专用数据通讯网络，利用GPRS网络平台实现数据信息的透明传输,无线数传, |
|
|
|
 |
| 双频GSM/GPRS内嵌入TCP/IP/PPP协议模块 |
| 双频GSM/GPRS封装内置TCP/UDP/IP/PPP协议MODEM/无线终端猫 |
|
|
|
 |
| 基于GSM/CSD/GPRS/CDMA |
| 网络，以全透明数据传输方式工作，无线数传误码率低，广泛应用于远程数据无线通信传输控制领域 |
|
|
|
 |
| 为用户提供高速永远在线GPRS透明传输的虚拟专用数据通信网络，GPRS客户端、服务器端测试平台以实现,无线数传, |
|
|
|
 |
| GARMIN ETREXC Venture |
| Summit Legend Vista |
| street pilot手持终端 |
| magellan315 CEC9680 GPS/GSM/GPRS三位一体 |
|
|
|
 |
| 基于GPRS/GPS车辆监控系统，全天候全球卫星定位可实现定位控制，信息查询,短信报警模块,远程控制,GSM/GPRS数传等功能 |
|
|
|
|
|
 |
双频GSM外外置调制解调器,即装即用及即时上网语音.短消息及无线数据传输,AT命令遥控遥测系统 |
| -------------------------------- |
|
 |
| GSM DTU智能透传模块,内置标准字库,实现GSM短信透明传输,无需PDU编解码,无需AT指令 |
|
| -------------------------------- |
|
 |
| GPRS DTU智能透传模块,内嵌TCP/IP协议,实现GPRS数据透明传输,无需AT命令 |
|
| -------------------------------- |
|
 |
| WAVECOM Q2403A Q2406B Q2406A Q2358C开发评估板 |
|
| -------------------------------- |
|
 |
| PCI接口 WAVECOM芯片 GSM/GPRS/CDMA无线内置调制解调器MODEM |
|
| -------------------------------- |
|
 |
| USB接口 WAVECOM芯片 GSM/GPRS/CDMA无线外置调制解调器MODEM |
|
| -------------------------------- |
|
 |
| WAVECOM WIMOD2 Q2403A GSM/GPRS模块,语音.短信及无线数据传输功能,AT命令遥控遥测系统 |
|
| -------------------------------- |
|
 |
| WAVECOM Q2406B GSM/GPRS模块 封装TCP/IP协议 |
|
| -------------------------------- |
|
 |
| WAVECOM Q2358C CDMA模块/CDMA MODEM/无线终端 |
|
| -------------------------------- |
|
|
|
|
|
|
|
|
|
|
|
| TC35/TC35I短信模块是一款双频900/1800MHZ高度集成的GSM短信模块。在GSM网络日臻完善的今天，TC35/TC35I短信模块秉承了西门子一贯的优秀品质，它易于集成，使用它您可以在较短的时间内花费较少的成本开发出新颖的产品。在远程监控和无线公话以及无线POS终端等领域您都能看到TC35/TC35I短信模块无线模块在发挥作用，使用它是您产品质量和性能的保证。 |
◇TC35/TC35I短信模块技术特点
体积小、重量轻
低功耗
支持数据、语音、短消息和传真
SIM 应用工具包
AT 命令集控制
R&TTE 认证、GCF认证
SMS：MT/MO/CB/PDU模式
音频: 最高速率，升级最高速率和半速率
便于集成
|
|
TC35/TC35I短信模块简介
TC35/TC35I短信模块硬件说明
TC35/TC35I短信模块 AT指令 |
| |
◇TC35/TC35I短信模块电气特性
支持电压范围：3.3 至4.4V
电流消耗： 3.0 mA（睡眠） 10.0 mA（闲置）
300 mA (通话，最高2.0 A) 100 μA（掉电）
|
|
◇TC35/TC35I短信模块输出功率
– 2W-类别4，for EGSM 900
– 1W-类别1，for GSM 1800
|
◇TC35/TC35I短信模块机械特性
尺寸： 54.5 x 36 x 6.75 mm
重量：17g
环境温度： –20°C to +55°C （GSM 11.10标准）
数据特征: CSD 最大达到14.4 kbps、 USSD、 不透明模式
译码方式： CS 1,2,3,4
|
|
◇TC35/TC35I短信模块接口
40 脚连接：
– 电源接口
– SIM 3 V接口
– 标准RS232 双向接口
– 模拟语音接口0
50 欧姆天线连接器
|
| 西门子公司提供的MC35/MC35I GPRS模块，集成到笔记本、掌上电脑、微型电话及其他设备中，将会得到更快的浏览速度。他的优势在于：永久在线连接、快速数据存储和更快的数据下载速度。MC35i
包括了TC35i 的所有功能，另外还具备快速GPRS 技术，这将使MC35i 代替TC35i 变得更容易。 |
◇MC35/MC35I GPRS模块技术特点
体积小、重量轻
GPRS多通道类别8
低功耗
支持数据、语音、短消息和传真
SIM 应用工具包
AT 命令集控制
R&TTE 认证、GCF认证
SMS:MT/MO/CB/PDU模式
音频: 最高速率，升级最高速率和半速率
便于集成
|
|
MC35/MC35I GPRS模块简介
MC35/MC35I GPRS模块硬件说明
MC35/MC35I GPRS模块AT指令 |
| |
◇MC35/MC35I GPRS模块电气特性
支持电压范围：3.3 至4.4V
电流消耗： 3.0 mA（睡眠） 10.0 mA（闲置）
300 mA (通话，最高2.0 A) 100 μA（掉电）
|
|
◇MC35/MC35I GPRS模块输出功率
– 2W-类别4，for EGSM 900
– 1W-类别1，for GSM 1800
|
◇MC35/MC35I GPRS模块机械特性
尺寸: 54.5 x 36 x 6.75 mm
重量;17g
环境温度: –20°C to +55°C （GSM 11.10标准）
数据特征: CSD 最大达到14.4 kbps、 USSD、 不透明模式
译码方式; CS 1,2,3,4
GPRS: 最大 85.6 kbps
端对端协议栈
|
|
◇MC35/MC35I GPRS模块接口
40 脚连接:
– 电源接口
– SIM 3 V接口
– 标准RS232 双向接口
– 模拟语音接口
50 欧姆天线连接器
|

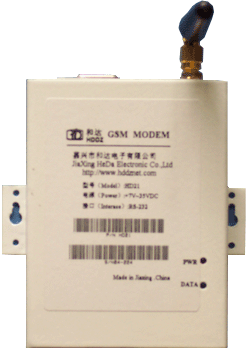

SST-59C GSM MODEM是一款专供工业环境下使用的GSM数传终端，内置高性能GSM模块。它采用发展最成功的GSM模块的无线通讯技术，能提供GSM短消息、GSM数据和GSM传真服务。通过标准的AT命令和RS232接口可以方便地集成GSM短信设备，使您的设备具有GSM无线通讯功能
。
SST-59C GSM
MODEM是专为工业集成设计的，在温度范围、震动、电磁兼容性和接口多样性等方面均采用特殊设计，保证了恶劣环境下的工作稳定性，为您的设备提供了高质量保证。考虑到主要使用于数据传输场合，SST-59C
GSM MODEM取消了语音接口。
|
◇ SST-59C GSM
MODEM 产品特色
. 双频切换，确保通信畅通无阻。
. 支持GSM模块短信、GSM模块数据、GSM模块传真三大功能 。
. 外部AT 命令控制 。
. 标准RS-232 接口 。
. 工业级设计，适合多种环境下可靠运行。
. 电源、工作状态有LED指示，方便现场查看MODEM运行情况。
. 预留电源硬件复位（TTL低电平）。 |
|
-
- SST-59C GSM MODEM 使用说明书下载
|
◇ SST-59C GSM MODEM 短消息功能
. GSM模块点对点短消息（MT/MO ）
. GSM模块小区广播短消息
. GSM模块TEXT/PDU 格式短消息 |
◇ SST-59C GSM MODEM 数据功能
. 9.6Kbps 电路型数据业务
. G3 传真
◇SST-59C GSM MODEM 电气参数
. 供电电源：直流10V-15V，1A
. 发射时平均电流300mA
. 待机电流20mA |
|
◇ SST-59C GSM MODEM 其他功能
. 呼叫前转
. 呼叫限制
. 呼叫等待/ 呼叫保持
. 固定拨号号码
. 来电显示
. SIM 卡工具箱
. 非结构化补充业务数据（USSD ） |
◇SST-59C GSM MODEM 环境参数
. 操作温度：-25 ℃ — +55 ℃
. 贮藏温度：-35 ℃ — +85 ℃
. 湿度范围：0 — 95% 非冷 凝
◇SST-59C GSM MODEM 物理参数
. 尺寸： 87×65×27.5mm
. 重量： 190 g
. 体积：156 cm3 |
|
◇SST-59C GSM MODEM 射频参数
. 工作频段：880~915 / 925~960MHz 或 1710~1785 / 1805~1880MHz
. 接收灵敏度：-104dBm
. 最大发射功率：2W （900MHz ），1W （1800MHz ）
. 动态范围：62dB
. 峰值功率下相位误差：<5° RMS
. 频率误差：≤±0.1ppm |
◇SST-59C GSM MODEM 应用接口
SST-59C GSM MODEM提供了四个硬件接口 ：
. 一个DB9孔的标准主接口
. 一个射频接口
. 一个SIM 卡接口
. 一个电源接口 |
|
◇SST-59C GSM MODEM 电源供应
SST-59C GSM MODEM的供电要求为直流10V-15V ，通常使用12V电源，输入电流要求能达到1A
。为了完成供电，模块主接口的脚1接+12V,脚5接地。 |
◇ SST-59C GSM MODEM 软件测试工具
SST-59C GSM MODEM可以通过串口通讯程序用AT 命令加以控制，WINDOWS
提供了串口通讯程序——超级终端（HyperTerminal
）。按下面的菜单选择“开启-程序-附件-通信-超级终端”看是否安装了超级终端，如果没有请先安装 。
启动超级终端，新建一个直接连到COM1 或COM2 的连接，设置该连接的属性为9600bps 、8bit 、无奇偶校验位、1
位停止位、无流量控制。设置完成后，在超级终端上输入“AT ”，如果回应“OK ”则代表串口已经连通，可以
发出进一步命令。如果没有响应，则可能是以下原因 ：
. 模块未连接到计算机串口，或连接的串口与超级终端设置的串口不一致。
. 模块未接通电源 。
. 设置的计算机串口损坏或不存在 。
. 串口设置的属性不对 。 |
|
◇SST-59C GSM MODEM 射频接口
SST-59C GSM MODEM提供了SMA 型射频接头，用户可以使用选配的或自行购买的双频天线。下表是对天线的要求。
GSM模块900MHZ GSM模块1800MHZ
GSM模块RF 频率 925~960MHZ 1805~1880MHZ
GSM模块 TX 频率 880~912MHZ 1710~1785MHZ
GSM模块RF 功率标准 2W 12.5% 的环路负载 1W 12.5% 的环路负载
阻抗 50 Ω
GSM模块 电压驻波 比 < 2
GSM模块 典型辐射增益 水平方位0dBi |
| |
◇SST-59C GSM MODEM SIM 卡接口
为防止灰尘等环境影响，SST-59C GSM MODEM提供了SIM 卡插槽。安装SIM卡时，须将SST-59C GSM MODEM 的SIM
卡插槽弹出。 |
◇SST-59C GSM MODEM RS232 串口连接
串口采用标准RS232电平，使用其中的TXD、RXD共2 根信号线。 |
|
◇SST-59C GSM MODEM 软件控制
GSM模块可以用标准AT 命令进行控制，请参见SST-59C GSM MODEM所附的AT命令手册 。 |
GPRS是一种新的移动数据通信业务，在移动用户和数据网络之间提供一种连接，给移动用户提供高速无线IP服务。GPRS采用分组交换技术，每个用户可同时占用多个无线信道，同一无线信道又可以由多个用户共享，资源被有效的利用，数据传输速率高达120Kbps。使用GPRS技术实现数据分组发送和接收，用户永远在线且按流量计费，大大的降低了服务成本。
SST-83C C远程数传GPRS终端模块主要针对电力系统自动化、电表抄表、水表抄表、电力负荷控制、配变监测、三表集抄、工业监控、交通管理、金融、证券等部门的应用，利用GPRS网络平台实现数据信息的透明传输、
内嵌高可靠性的GPRS模块和51单片机系统MCS51 ，标准串行接口和精简的软件接口协议将用户从繁杂的GPRS
通信标准协议中解脱出来。 |
◇ SST-83C 远程数传GPRS终端模块产品特色
. 双频切换覆盖范围更大，确保通信畅通无阻
. 标准RS-232 接口，数据终端永远在线.
. 工业级设计， 抗干扰设计，适合电磁环境恶劣的应用需求
. 内嵌TCP/IP协议栈
. 点对点、点对多点、对等、实时数据传输 |
|
SST-83C 远程数传GPRS终端模块使用说明书
|
◇ SST-83C 远程数传GPRS终端模块 电气参数
. 供电电源直流8~30V
. 发送/接收电流低于400mA
. 待机电流50mA
. 脉冲电流最大1A
◇ SST-83C 远程数传GPRS终端模块物理参数
. 尺寸74.5 × 118 × 28 mm
. 重量300 g
. 体积246 cm3 |
◇ SST-83C 远程数传GPRS终端模块环境参数
. 工作温度-15~+55oC
. 贮藏温度-35~ +85oC
. 湿度范围0~95% 非冷凝 |
|
◇ SST-83C SST-83C 远程数传GPRS终端模块提供了四个硬件接口
. 一个DB9孔的主接口
. 一个射频接口
. 一个SIM 卡接口
. 一个电源接口
◇ 通信接口：默认RS232、 无校验、 8位数据、 1位起始位、1位停止位、速率默认9600Kbps
其它波特率可调 |
◇ SST-83C 远程数传GPRS终端模块射频参数
. 工作频段880~915MHZ / 925~960MHz 或1710~1785MHZ / 1805~1880MHz
. 接收灵敏度-104dBm
. 最大发射功率2W 900MHz 1W 1800MHz |
SST-83C 远程数传GPRS终端模块RS-232接口定义
串口采用标准EIA电平使用其中的TXD 、RXD、GND共3 根线即可，DB9孔1脚 RS485 A ，DB9孔9脚 RS485 B |
|
◇ SST-83C 远程数传GPRS终端模块射频接口
SST-83C 远程数传GPRS终端模块提供了SMA 型射频接头。 |
SST-83C 远程数传GPRS终端模块电源供应
SST-83C远程数传GPRS终端模块的供电要求建议控制在直流8-30V，输出电流要求能达到500mA以上。 |
|
◇ SST-83C 远程数传GPRS终端模块主站的建立
主站采用标准SOCKET进行TCP/UDP编程，从网络中提取数据。
◇ 提供SST-83C 远程数传GPRS终端模块终端参数配置软件(见资料下载) |
| SST-83C 远程数传GPRS终端模块应用行业
电力系统自动化、电表抄表、水表抄表、电力负荷控制、配变监测、三表集抄、工业监控、交通管理、金融、证券等部门 |
|
|
|
 |
|
