FUJITSU/EUDYNA公司详细产品资料目录手册/应用资料下载   代理经销Eudyna优迪娜/Fujitsu富士通微波射频器件库存清单

Optical Data Links   Optical Devices   ROSA Products   Wireless Devices    Sumitomo/Eudyna/FUJITSU
  • Internally Matched High Power GaAs FETs

FLM/ELM/SLM Series are internally matched power GaAs FETs developed for radio link applications which require high power, high gain, and low distortion in a 50Ω system that are available from 2GHz to 15.3GHz frequency bands.

PS-series are cost effective products of plastic package which can be surface-mounted to save assembly cost. These products can be provided in both taping-reel and Tray.

Features: PS series

  • Input/Output Internally Matched
  • Plastic Package for SMT Applications (I2C)
  • High Gain
  • High Output Power
  • High PAE
  • Frequency Bands
    (5.9 to 6.4GHz, 6.4 to 7.2GHz, 7.1 to 7.9GHz, 7.7 to 8.5GHz)

Internally Matched High Power GaAs FETs

  • I2C Package

Features

  • Input/Output Internally Matched Zin/Zout = 50Ω
  • Hermetic Metal Wall Package
  • High Gain
  • High Output Power (Up to 60W)
  • Low Distortion
  • Covers Wide Band

Internally Matched High Power GaAs FETs

  • IA Package
  • IB Package
  • IK/I1K Package
  • M2A Package

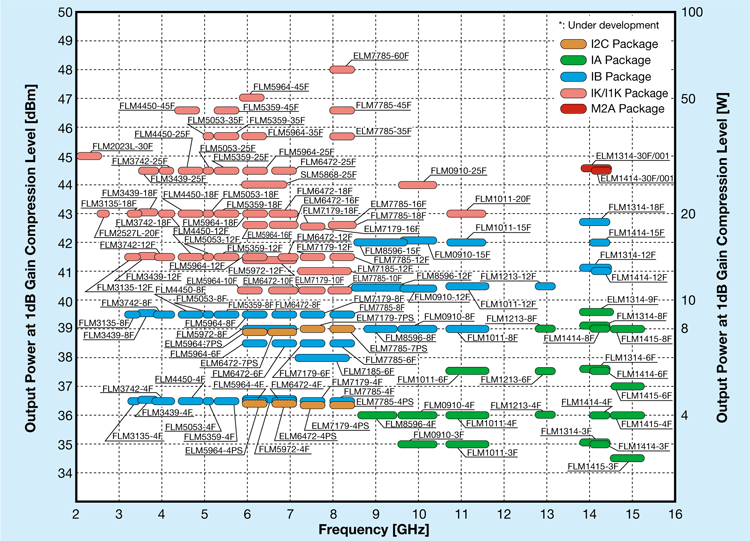

♦Internally Matched High Power GaAs FET Lineup

Specifications: PS series

Part Number Frequency
Band		 2tone test P1dB Typ.
(dBm)		 G1dB Typ.
(dB)		 ηadd Typ.
(%)		 Fequency
f (GHz)		 VDS Typ.
(V)		 lDS(RF)
Typ.
(mA)		 Rth Typ.
(°C/W)		 Outline/
Package Code		 Feature/
Application
lM3 Typ.
(dBc)		 @Pout S.C.L.
(dBm)
ELM5964-4PS C -43 25.5 36 11.5 37 5.9-6.4 10 1100 4.5 I2C
  • Internally matched
  • Optimized for each frequency band
ELM5964-7PS C -45 28 39 11 36 5.9-6.4 10 2200 2.5 I2C
ELM6472-4PS C -43 25.5 36 11 36 6.4-7.2 10 1100 4.5 I2C
ELM6472-7PS C -43 28 39 10.5 35 6.4-7.2 10 2200 2.5 I2C
ELM7179-4PS C -43 25.5 36 10.5 35 7.1-7.9 10 1100 4.5 I2C
ELM7179-7PS C -43 28 39 10 34 7.1-7.9 10 2200 2.5 I2C
ELM7785-4PS C -43 25.5 36 10 34 7.7-8.5 10 1100 4.5 I2C
ELM7785-7PS C -43 28 39 9.5 33 7.7-8.5 10 2200 2.5 I2C

Specifications

Part Number Frequency
Band		 2tone test P1dB Typ.
(dBm)		 G1dB Typ.
(dB)		 ηadd Typ.
(%)		 Fequency
f (GHz)		 VDS Typ.
(V)		 lDS(RF)
Typ.
(mA)		 Rth Typ.
(°C/W)		 Outline/
Package Code		 Feature/
Application
lM3 Typ.
(dBc)		 @Pout S.C.L.
(dBm)
FLM2023L-30F L -45 34.5 45 13 43 2,025-2,285 10 7000 1.2 IK
  • 50Ω internally matched
  • No external matching
  • Optimized for each frequency band
FLM2527L-20F L - - 43 11 38 2.5-2.7 10 4800 1.6 IK
FLM3135-4F S -45 25.5 36.5 12 38 3.1-3.5 10 1100 5 IB
FLM3135-8F S -45 28.5 39.5 11 37 3.1-3.5 10 2200 3 IB
FLM3135-12F S -45 30.5 41.5 11.5 40 3.1-3.5 10 3250 2.3 IK
FLM3135-18F S -45 32.0 43 10.5 37 3.1-3.5 10 4800 1.6 IK
FLM3439-4F S -46 25.5 36.5 12 38 3.4-3.9 10 1100 5 IB
FLM3439-8F S -46 28.5 39.5 11 37 3.4-3.9 10 2200 3 IB
FLM3439-12F S -46 30.5 41.5 11.5 40 3.4-3.9 10 3250 2.3 IK
FLM3439-18F S -46 32.0 43 10.5 37 3.4-3.9 10 4800 1.6 IK
FLM3439-25F S -46 33.5 44.5 10.5 41 3.4-3.9 10 6200 1.4 IK
FLM3742-4F C -46 25.5 36.5 12 38 3.7-4.2 10 1100 5 IB
FLM3742-8F C -46 28.5 39.5 11 37 3.7-4.2 10 2200 3 IB
FLM3742-12F C -46 30.5 41.5 11.5 40 3.7-4.2 10 3250 2.3 IK
FLM3742-18F C -46 32.0 43 10.5 37 3.7-4.2 10 4800 1.6 IK
FLM3742-25F C -46 33.5 44.5 10.5 41 3.7-4.2 10 6200 1.4 IK
FLM4450-4F C -46 25.5 36.5 11 37 4.4-5.0 10 1100 5 IB
FLM4450-8F C -46 28.5 39.5 10 36 4.4-5.0 10 2200 3 IB
FLM4450-12F C -46 30.5 41.5 10.5 39 4.4-5.0 10 3250 2.3 IK
FLM4450-18F C -46 32.0 43 9.5 36 4.4-5.0 10 4800 1.6 IK
FLM4450-25F C -46 33.5 44.5 9.5 40 4.4-5.0 10 6200 1.4 IK
FLM4450-45F C - - 46.5 10 41 4.4-5.0 12 8000 1.1 IK
FLM5053-4F C -46 25.5 36.5 10.5 37 5.0-5.3 10 1100 5 IB
FLM5053-8F C -46 28.5 39.5 9.5 36 5.0-5.3 10 2200 3 IB
FLM5053-12F C -46 30.5 41.5 9.5 38 5.0-5.3 10 3250 2.3 IK
FLM5053-18F C -46 32.0 43 8.5 35 5.0-5.3 10 4800 1.6 IK
FLM5053-25F C -46 33.5 44.5 8.5 39 5.0-5.3 10 6200 1.4 IK
FLM5053-35F C -45 34.5 45.5 8 35 5.0-5.3 10 8000 1.1 IK
FLM5359-4F C -46 25.5 36.5 10.5 37 5.3-5.9 10 1100 5 IB
FLM5359-8F C -46 28.5 39.5 9.5 36 5.3-5.9 10 2200 3 IB
FLM5359-12F C -46 30.5 41.5 9.5 38 5.3-5.9 10 3250 2.3 IK
FLM5359-18F C -46 32.0 43 8.5 35 5.3-5.9 10 4800 1.6 IK
FLM5359-25F C -46 33.5 44.5 8.5 39 5.3-5.9 10 6200 1.4 IK
FLM5359-35F C - - 45.5 9 35 5.3-5.9 10 8500 1.1 IK
FLM5359-45F C - - 46.5 8.5 36 5.3-5.9 12 8500 0.8 IK
FLM5964-4F C -46 25.5 36.5 10 37 5.9-6.4 10 1100 5 IB
FLM5964-6F C -46 27.5 38.5 10 37 5.9-6.4 10 1625 4 IB
FLM5964-8F C -46 28.5 39.5 10 37 5.9-6.4 10 2200 3 IB
ELM5964-10F C -46 29 40.5 10 39 5.9-6.4 10 2600 3 IK
FLM5964-12F C -46 30.5 41.5 10 37 5.9-6.4 10 3250 2.3 IK
ELM5964-16F C -45 31.5 42.5 10 40 5.9-6.4 10 4000 2.7 IK
FLM5964-18F C -46 32.0 43 10 37 5.9-6.4 10 4875 1.6 IK
FLM5964-25F C -46 33.5 44.5 10 37 5.9-6.4 10 6500 1.4 IK
FLM5964-35F C -40 35.0 45.5 9 36 5.9-6.4 10 8500 1.1 IK
FLM5964-45F C -40 35.5 47 8.5 39 5.9-6.4 10 11000 1.1 IK
FLM5964-4F/001 C -45 25.5 36.5 9.5 36 5.85-6.75 10 1100 5 IB
FLM5964-8F/001 C -45 28.5 39.5 9 35 5.85-6.75 10 2200 3 IB
FLM5964-12F/001 C -45 30.5 41.5 9 37 5.85-6.75 10 3250 2.3 IK
FLM5964-18F/001 C -45 31.5 42.5 9 35 5.85-6.75 10 4400 1.6 IK
SLM5868-25F C -45 33.0 44.0 9 34 5.85-6.75 10 6500 1.4 IK
FLM5972-4F C -45 25.5 36.5 9.5 36 5.9-7.2 10 1100 5 IB
FLM5972-8F C -45 28.0 39.0 8.5 31 5.9-7.2 10 2200 3 IB
FLM5972-12F C -45 30.5 41.5 9.5 37 5.9-7.2 10 3250 2.3 IK
FLM6472-4F C -46 25.5 36.5 9.5 36 6.4-7.2 10 1100 5 IB
FLM6472-6F C -46 27.5 38.5 9.5 37 6.4-7.2 10 1625 4 IB
FLM6472-8F C -46 28.5 39.5 9.5 36 6.4-7.2 10 2200 3 IB
ELM6472-10F C -46 29 40.5 9.5 36 6.4-7.2 10 2600 3 IK
FLM6472-12F C -46 30.5 41.5 9.5 37 6.4-7.2 10 3250 2.3 IK
ELM6472-16F C -45 31.5 42.5 9.5 40 6.4-7.2 10 4000 2.7 IK
FLM6472-18F C -46 32.0 43 9.5 37 6.4-7.2 10 4875 1.6 IK
FLM6472-25F C -46 33.5 44.5 9.5 38 6.4-7.2 10 6500 1.4 IK
FLM7179-4F C -46 25.5 36.5 9 35 7.1-7.9 10 1100 5 IB
FLM7179-6F C -46 27.5 38.5 9 34 7.1-7.9 10 1625 4 IB
FLM7179-8F C -46 28.5 39.5 9 35 7.1-7.9 10 2200 3 IB
ELM7179-10F C -46 29 40.5 9 38 7.1-7.9 10 2600 3 IK
FLM7179-12F C -46 30.5 41.5 9 38 7.1-7.9 10 3250 2.3 IK
ELM7179-16F C -43 31.5 42.5 8.5 38 7.1-7.9 10 4000 2.7 IK
FLM7179-18F C -46 32.0 42.5 8 30 7.1-7.9 10 4875 1.6 IK
FLM7185-6F C -45 27.0 38.0 8 30 7.1-8.5 10 1625 4 IB
FLM7185-12F C -45 30.0 41.0 8 30 7.1-8.5 10 3250 2.3 IK
FLM7785-4F C -46 25.5 36.5 8.5 35 7.7-8.5 10 1100 5 IB
FLM7785-6F C -46 27.5 38.5 8.5 31 7.7-8.5 10 1750 4 IB
FLM7785-8F C -46 28.5 39.5 8.5 34 7.7-8.5 10 2200 3 IB
ELM7785-10F C -46 29 40.5 8.5 37 7.7-8.5 10 2600 3 IK
FLM7785-12F C -46 30.5 41.5 8.5 34 7.7-8.5 10 3500 2.3 IK
ELM7785-16F C -43 31.5 42.5 8 37 7.7-8.5 10 4000 2.7 IK
FLM7785-18F C -45 31.5 42.5 7 29 7.7-8.5 10 4700 1.6 IK
ELM7785-35F C - - 45.5 8.5 35 7.7-8.5 10 8500 1.1 IK
FLM7785-45F C - - 46.5 7 32.5 7.7-8.5 10 11000 1.1 IK
ELM7785-60F C - - 48.0 7 37 7.7-8.5 10 13200 0.8 I1K
FLM8596-4F X -45 25.5 36.0 7.5 29 8.5-9.6 10 1100 5 IA
FLM8596-8F X -45 28.5 39.0 7.5 29 8.5-9.6 10 2200 3 IB
FLM8596-12F X -45 29.5 40.5 7.5 25 8.5-9.6 10 3600 2.3 IB
FLM8596-15F X - - 42 7.5 32 8.5-9.6 10 4000 2.3 IB
FLM0910-3F X -46 24.0 35 7.5 29 9.5-10.5 10 825 5 IA
FLM0910-4F X -46 25.5 36 7.5 29 9.5-10.5 10 1100 5 IA
FLM0910-8F X -46 28.5 39 7.5 29 9.5-10.5 10 2200 3 IB
FLM0910-12F X - - 40.5 7 25 9.5-10.5 10 3500 2.3 IB
FLM0910-15F X - - 42 7.5 32 9.5-10.5 10 4000 2.3 IB
FLM0910-25F X - - 44 7 30 9.5-10.5 10 6500 1.4 IK
FLM1011-3F X -46 24.0 35 7.5 29 10.7-11.7 10 825 5 IA
FLM1011-4F X -46 25.5 36 7 29 10.7-11.7 10 1100 5 IA
FLM1011-6F X -49 25.0 37.5 7.5 28 10.7-11.7 10 1650 4 IA
FLM1011-8F X -46 28.5 39 7 29 10.7-11.7 10 2200 3 IB
FLM1011-12F X -45 29.5 40.5 6 25 10.7-11.7 10 3500 2.3 IB
FLM1011-15F X -45 30.0 42 7 31 10.7-11.7 10 4000 2.3 IB
FLM1011-20F X -45 31.0 43 7 27 10.7-11.7 10 6000 1.4 IK
FLM1213-4F Ku -46 25.5 36 6.5 28 12.7-13.2 10 1100 5 IA
FLM1213-6F Ku -49 25.0 37.5 7 28 12.7-13.2 10 1650 4 IA
FLM1213-8F Ku -46 28.5 39 6.5 28 12.7-13.2 10 2200 3 IA
FLM1213-12F Ku -45 28.0 40.5 5.5 24 12.7-13.2 10 3300 2.3 IB
FLM1314-3F Ku -45 24.0 35 5.5 27 13.75-14.5 10 825 5 IA
FLM1314-6F Ku -45 26.5 37.5 5.5 22 13.75-14.5 10 1650 4 IA
FLM1314-8F Ku -45 28.0 39 6 27 13.75-14.5 10 2400 2.8 IA
ELM1314-9F Ku -30 33.0 39.5 6.0 30 13.75-14.5 10 2400 3.5 IA
FLM1314-12F Ku -45 29.0 41.0 6 23 13.75-14.5 10 4200 1.8 IB
FLM1314-18F Ku -30 36.0 42.5 6 27 13.75-14.5 10 5000 1.8 IB
ELM1314-30F/001 Ku -30 38.0 44.5 5.5 22 13.75-14.5 10 9000 1 M2A
FLM1414-3F Ku -46 24.0 35 6.5 27 14.0-14.5 10 825 5 IA
FLM1414-4F Ku -46 25.5 36 6 27 14.0-14.5 10 1100 5 IA
FLM1414-6F Ku -46 26.5 37.5 6.5 24 14.0-14.5 10 1650 4 IA
FLM1414-8F Ku -46 28.5 39 6 27 14.0-14.5 10 2200 3.0 IA
FLM1414-12F Ku - - 41 6 23 14.0-14.5 10 4200 1.8 IB
FLM1414-15F Ku -45 30.0 42 6 26 14.0-14.5 10 4200 1.8 IB
ELM1414-30F/001 Ku -30 38.0 44.5 6 22 14.0-14.5 10 9000 1 M2A
FLM1415-3F Ku -45 23.5 34.5 5.5 23 14.5-15.3 10 825 5 IA
FLM1415-4F Ku - - 36 5.5 26 14.5-15.3 10 1100 5 IA
FLM1415-6F Ku -45 26.0 37 5.5 20 14.5-15.3 10 1650 4 IA
FLM1415-8F Ku - - 39 5 25 14.5-15.3 10 2200 3 IA
  • Note: Tc (op) = +25°C
  • IM3: 3rd Order Intermodulation Distortion

　

　





　

欢迎来电洽购我司产品或免费详细资料、设计指南和光盘

传感器专家仪器仪表世界网：HTTP：//WWW.SENSOR-IC.COM/

智能工控公共安全网：HTTP：//WWW.PC-PS.NET/

消费电子专用电路网：HTTP://WWW.SUNSTARE.COM/

地址： 深圳市福田区福华路福庆街鸿图大厦1602室    E-MAIL：szss20@163.com

电话：0755-83397033 83396822

传真：0755-83376182  83376182   邮编：518033  手机：(0)13902971329

E-MAIL:xjr5@163.com  MSN: SUNS8888@hotmail.com  QQ: 195847376
  技术支持: 0755-83394033 1350156837

深圳展销部：深圳华强北路赛格电子市场2583号  TEL/FAX：0755-83665529  13823648918

北京分公司：北京海淀区知春路132号中发电子大厦3097号TEL：4006579498  18927445855  13823791822  FAX：010-62543996

上海分公司：上海市北京东路668号上海賽格电子市场地下一层D25号 TEL：4006571586  56703037  13823676822  FAX：021-56703037

西安分公司：西安高新开发区20所(中国电子科技集团导航技术研究所)       西安劳动南路88号电子商城二楼D23号

TEL：4006572198  13072977981  FAX:029-88789382　Copyright 2003 本网站由【商运达实业】制作维护
