概述：
　　天然气西气东输、川气东送等输气管道，途经地区大多属重丘、高山地貌，管道翻越多座山脉，山高谷深，沟壑纵横，峰耸坡陡，地形十分险恶；此外，很多地段交通不便，设备进场道路条件恶劣。为了确保天然气输送管道工程投产后天然气质量控制目标的实现，规范计量管理工作，根据生产的实际需要，为达到满足投产后正常生产监控的目标，SSTKJ仪器公司适应维抢修中心需要并结合现场实际，将各种检测设备和化验仪器整合到一台车上，使其具备移动检测化验的功能，以提高跨地域快速检测化验的能力，满足天然气输送管道的维护、保养和抢修检修的需要。

　　天然气管道维抢修中心检测化验车YK9900基本技术方案：
　　特种车辆根据路况要求，需安装前加力，选择两/四驱车型。检测车分为驾乘室、检验工作室和贮存室，检验工作室长度根据需要确定，检验工作室设有前后隔墙，仪器安装在两侧，中间为人员过道。

　　车辆选型：
　　检测化验车选用南京依维柯公司生产的11/17座高顶轻型客车改装，该车外形美观大方，车内空间充裕，动力性能好。

　　车体改造：
　　车体采用简易隔断分成前后两个部分，前部为乘员舱，后部为工作舱。座椅采用依维柯原装，高靠背带头枕座椅，司机座可前后调节，具有良好的舒适性和安全性。
　　工作舱铺防滑、耐腐蚀、阻燃、抗菌、易清洗消毒的专用复合地板革。车体内饰美观大方，便于维护。

　　基础装备：
　　
　　（1）配电系统：
　　车内配两套电源输入系统，第一套采用外接市电220V交流电源，经绕线盘、市电接口进入UPS，由UPS为各用电器供电。外接防水插座装在车尾的下角，通过绕线盘和该防水插座可将市电接到车内的UPS电源系统。第二套为电池组作为备用电源。在工作台适当的位置装有四组六孔插座，可选用两头或三头插座，接220V电源供检测设备等使用。另外还配置两组UPS插座。在工作区加装四具工作用灯，保证检测工作需要。
　　（2）工作台：
　　工作舱内布置左、右组合防静电工作台。工作台采用防水材料制成，与车辆地板采用螺栓固定联接，与侧围采用高效进口胶粘合，牢固可靠，行使中不易产生异响和震动。工作台台面采用特殊处理的板材制成，表面光滑、易清洗、美观。台面下根据需要制作抽屉和仪器柜。
　　（3）排风系统：
　　配顶置排风扇，促进车内空气流通，保持空气清新。
　　（4）供水排污
　　工作舱安装有供水箱和污水箱一套，方便用水排污。
　　（5）其他辅助装备：
　　配实验室用防静电座椅三把。

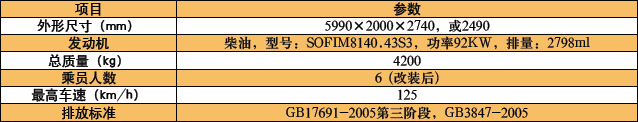

　　检测车主要技术参数：

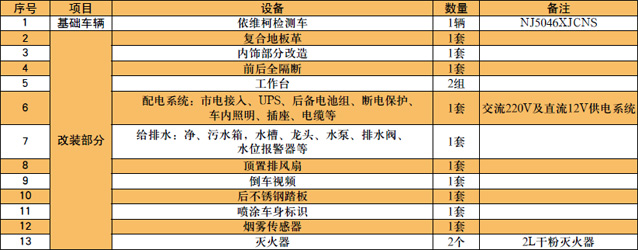

　　车辆标准配置清单：

　　车载检测化验系统设备包括：
　　● 天然气露点测试系统
　　● 硫化氢分析系统
　　● 二氧化碳分析系统
　　● 高压天然气采样系统
　　● 气相色谱仪
　　● 天然气标准组分气体、高纯氦气
　　● 压力校验系统
　　● 温度校验系统
　　● 有毒有害气体检测系统
　　● 携带式气体检测仪
　　● 空气质量检测系统
　　● 正压式呼吸器和防毒面罩等

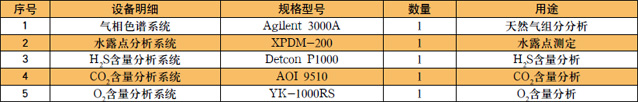

　　天然气化验分析设备：

　　压力温度校验设备：

　　计量系统分析诊断系统设备：

　　HSE安全防护设备：

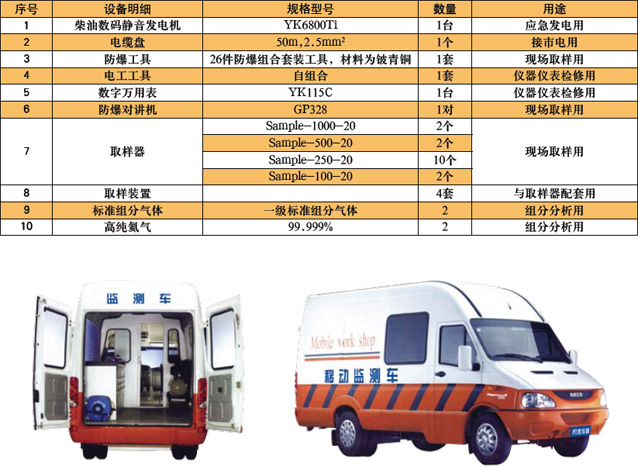

　　配套工具及材料：

　　发电机及技术要求：
　　（1）选用实验室仪器供电专用YK6800Ti柴油数码静音发电机车载发电机一台。输出电压：220V、50/60Hz、最大发电功率可达5.5KW，质量稳定可靠，并加装万向行走轮以便于搬运；
　　（2）配有50m线长，2.5mm2截面积的电缆盘用于连接外部市电；

　　压力和温度校准系统：
　　本安型设计，全中文菜单，操作简单快捷。高精度、全功能的校验仪；实现压力校验、温度校验、电信号以及频率信号校验等。
　　● 数据归档管理-与校验管理软件的完美通信；
　　● 适应现场环境，防护等级为IP65的防尘、防水的外壳；
　　● 全模块化设计让您根据需要选择配置功能；
　　● 内部及外部压力模块；
　　● HART （可寻址远程传感器高速通道协议）通讯；
　　● Foundation Fieldbus基金会现场总线H1或Profibus总线技术PA通讯；
　　● 压力量程：-100Kpa～25Mpa；
　　便携式六功能温度校验炉配合精密温度表实现温度范围从-35℃～140℃之间的温度传感器及温度变送器的校验要求。

　　气体报警仪及技术要求：
　　（1）选用四种气体检测仪（MC-4），可以同时检测H2S、CO、O2以及可燃气体的浓度(0-100%LEL或0-5.0%甲烷）。

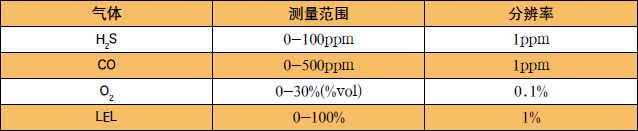

　　（2）量程及分辨率

　　防爆对讲机：
　　（1）选用摩托罗拉GP328防爆手持无线电对讲机；

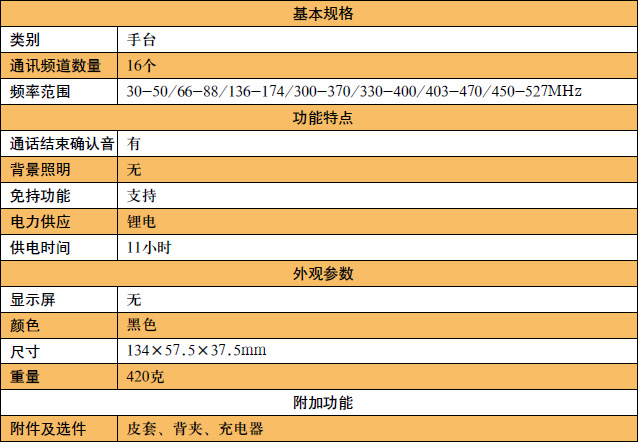

　　（2）其基本参数见下表

　　车载通讯及数据处理：
　　监测车内配备无线通讯及数据传输网络连接设备（采用TD－SCDMA或WCDMA），以进行必要的通讯和数据传输。
　　主要功能特性：
　　● 支持TD-SCDMA和GSM双模自动切换；
　　● 具有VoPC功能：电脑上插入耳机就可以进行语音对话；
　　● 高传输速率的TD-SCDMA HSDPA业务—2.8Mbps；
　　● 高传输速率的EDGE数据业务—236.8kbps；
　　● 优异的双网络短信群发功能—SCDMA/GSM；
　　● 自安装，自启动—无需光驱驱动。
　　● 主要技术指标：
　　　TD-SDMA/HSDPA 2010-2025mhz；
　　　GSM/GPRS/EDGE 900/1800MHz；

　　正压呼吸器：
　　设备通过EN 137火焰吞没测试（1000℃，10秒钟）；
　　压力：300bar；
　　容量：6.8L原装进口气瓶；
　　背板采用人体工程学设计；
　　背带及腰带采用宽大、柔软的衬垫、大大提高了舒适性；
　　气阀采用快速插接的连接方式，更换方便；
　　万能的气瓶固定带适合所有规格的气瓶，包括双气瓶；
　　重量集中在臂部、大大减轻了背部的紧张和疲劳。

　　二氧化碳含量分析仪器：
　　技术指标
　　● 量程：0～1，0～2，0～3，0～5，0～10，0～25；
　　● 准确度：±0.5%(满量程)；
　　● 线性:±1%；
　　● 响应时间:满量程的90%用时小于10秒；
　　● 传感器:专用电化学传感器；
　　● 显示:4-1/2位液晶显示；
　　● 供电电源:230VAC,50～60Hz可选备用电池；
　　● 流量:1～2SCFH(0.5～1.0 l/m)；
　　● 样气压力:0.1～1 kg/cm²;

　　微氧含量分析仪器：
　　不受碳氢化合物或其他氧化性气体影响
　　本安设计，设计可用于Class 1，Group 1，Groups C，D提供必要的选件：便携箱（内有镶嵌式的泡沫保护）、非扩散性软管、除雾器等；
　　技术指标：
　　● 显示：高精度3位半数字液晶显示；
　　● 量程：0-10ppm，0-50ppm，0-100ppm，
　　　　0-500ppm，0-1000ppm，0-5000ppm，
　　　　0-1%，0-5%，0-10%和一个空气标定档
　　　　0-25%，10档量程自动迅速切换；
　　● 可重复性：常温下满量程的±1%(在10ppm 量程时可重复性为满量程的±3%)；
　　● 90%满量程响应时间：10～50秒；
　　● 可充电镍镉电池：持续工作180小时，带低电量指示；
　　● 尺寸：115×242×115mm，重量2.2kg；
　　● 完整的样气系统，快速连接。

　　高压天然气采样器：
　　技术指标
　　● 采样压采样压力：20MPa
　　● 容积：1000ml
　　● 指针精密压力表0-25MPa
　　● 便携箱防震防压防爆

　　取样装置：
　　连接取样器与输气管道的装置，
　　技术指标：
　　● 压力：10MPa；
　　● 提供快速连接接口；
　　● 符合天然气现场防爆要求；
　　● 使用寿命要长。

　　诊断软件配置：
　　（1）Customer Ultrasonic Interface (CUI) 超声波流量计诊断软件1套。
　　CUI软件客户界面软件是基于Windows的超声波流量计诊断和监控软件包，是DANIEL超声波流量计设计的高级实时监控和诊断工具。
　　特殊设计的帮助工具“wizards”简化了现场开车,实际流体标定,模拟标定和频率输出测试的程序。
　　各种计量和诊断数据都可以通过直接连线和远程方式获得。

　　标准气体：
　　（1）天然气标准气体
　　● 气及气瓶容量及数量：4L×2个；
　　● 质量：一级标准气。
　　（2）高纯氦气
　　● 气及气瓶容量和数量：40L×2个；
　　● 质量：99.999%。

生产厂家：美国深特公司

介绍：NGDP-100型天然气在线露点仪是深特公司利用其HTF氧化铝传感器独特的优点和线性的快速响应特点专为天然气露点测量设计的在线仪表，可以在-100℃～+20℃的范围内快速准确地测量天然气的露点温度。系统可全自动自校准程序，传感器定期暴露于标准气中进行重校准，这一功能保证该系统在现场天然气水分测量中数据准确，运行可靠持久。

原理：深特独特的HTF技术的超薄膜氧化铝电容

    天然气的干燥

天然气从地下采出富含水汽，该水汽需再次去除以防管道被腐蚀、水汽凝聚在管道中结冰，来降低传输费用和确保管道传输天然气的质量稳定。一般情况下，水汽的去除是通过三乙烯基乙二醇——该介质为吸湿物质，同时也吸收其他污染物。湿乙二醇通过蒸馏和再循环再生，该方式费用昂贵，所以当气体中水分含量达不到传输和使用的要求时需对这个处理过程进行优化。优化干燥过程要求对气体的水分含量进行连续测量。在美国，天然气传输和使用时水分含量标准为每百万标准立方英尺含水7磅，对应于露点温度为-39℃(dp)。

天然气水分测量中的技术难题

当乙二醇吸收杂质到饱和时，烃类炭氢化合物，硫化氢和其他腐蚀性气体经干燥后一直残留在天然气中，另外，在此过程中添加了乙二醇，这些成分影响传感器，如果不经过专用采样系统可靠处理，碳氢化合物将损坏和覆盖传感器，延缓响应时间。如果乙二醇等物质沉积于传感器上，它将改变响应特性。在没有损坏传感器之前，腐蚀性物质将永久性地改变传感器对湿度的响应。

    专用自校准采样系统

深特公司为了天然气应用，开发了采样系统，可以充分去除污染物来保护传感器不受到永久性损坏，使仪器得以长期运行。另外，为了确保苛刻工作环境或报警应用时最高测量精度和可靠性，深特公司的ESS型采样系统还具有全自动自校准功能——传感器定期暴露于标准气中。通过定期校验传感器，即使传感器因暴露于气体杂质中而产生漂移，测量值仍可准确的接近校验气体湿度。深特公司自校准采样系统适用于本质安全版本。

   自校准步骤

执行校准程序时，通过一个电动或气动的双路阀门将标准气从气瓶中引入传感器，监测传感器输出，待平衡后得到校验气体测量结果，根据已知露点值，校验曲线的测量数据在整个量程范围内类似直线，关闭双路管道，传感器重新测量天然气。仪器内部传感器的重新校准取决于使用人员的现场需要和日程安排，通常天然气在经乙二醇干燥后每两周校准一次。

   现场运行实例

深特公司专用湿度采样系统在现场已被证实能安全可靠运行，右图是一个时长90天的采用校准装置时露点测量数据，常规系统未能得出可靠的结果值，通过安装一套两周定期校准装置后，该系统显示了一个准确的结果。

变送器指标：

精度：   ±3℃
