室内温湿度变送器（电压型）
发表时间：2011-08-30浏览量:77
点这下载PDF文档
|

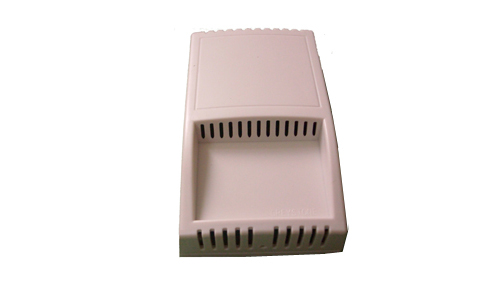

产品名称：室内温湿度变送器（电压型） |
|
产品型号：STHTW-V302C |
|
|
|
一、产品简介
室内温湿度变送器内置微电脑线性处理单元及温度补偿电路，适用高精度PT1000及湿敏电容作为温度、湿度测量单元，采用回路保护功能设计，不受PFI辐射、电源噪音及电压波动等干扰的影响，完整零点及满量程调整，可满足各种高精度及高稳定性的测量要求，经过防水保护处理的电路芯片，可完成各种恶劣环境下最严谨的温湿度测量。
二、特点
通过RoHS环保认证，精度高，安装便捷，多种方式输出，抗干扰能力强，性能稳定，使用寿命长，响应速度快。
三、适用范围
室内监测、中央空调、电信基站、粮食仓储、精密机房、电子工业、档案保管、纺织工业、
楼宇自控等环境的温湿度测量。
四、型号区别
|
序号
|
型号
|
温度检测范围
|
|
1
|
STHTW-V302C-1
|
0～50℃
|
|
2
|
STHTW-V302C-2
|
-20~80℃
|
|
3
|
STHTW-V302C-4
|
0~100℃
|
|
4
|
STHTW-V302C-5
|
Pt1000电阻输出
|
|
5
|
STHTW-V302C-6
|
NTC电阻输出
|
五、STHTW-V302C-1性能指标：
① 湿度敏感元件：进口湿敏电容
② 温度敏感元件：Pt1000
③ 供电电压： AC/DC 24V±20%
④ 输出方式： 三线电压输出
⑤ 使用温度范围：-25~85℃
⑥ 温度检测范围：0~50℃
⑦ 湿度检测范围：0~100%RH
⑧ 储存温度范围：-10~40℃
⑨ 储存湿度范围：30~70%RH
⑩ 湿度检测精度：±3%RH（温度23℃，湿度30%--90%）
⑪ 温度检测精度：±0.3℃
⑫ 负载阻抗： ≥10kΩ
⑬ 抗浪涌： IEC61000-4-5 等级3
表1 温度输出电压值
|
℃
|
0
|
5
|
10
|
15
|
20
|
25
|
30
|
35
|
40
|
45
|
50
|
|
Output(V)
|
0
|
1
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
表2 湿度输出电压值（T=23℃）
|
%RH
|
20
|
30
|
40
|
50
|
60
|
70
|
80
|
90
|
|
Output(V)
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
|
| |
