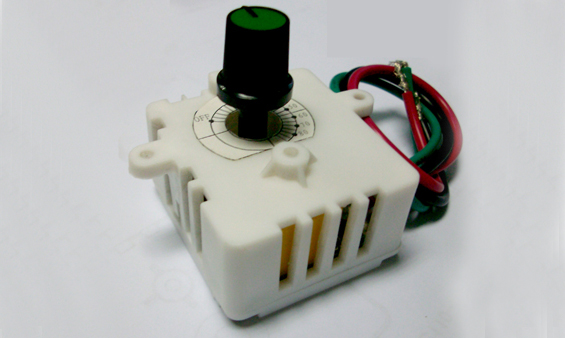

机电式湿度开关
发表时间：2011-08-30浏览量:44
点这下载PDF文档
|
产品名称：机电式湿度开关 |
|
产品型号：ST-HTC401A1 |
|
|
|
一、产品简介
1.湿度探头采用高分子湿敏电阻，是可以移动的，既可以放在外壳内部，也可以通过线缆或无线的方式移动到壳体外部。
2.通过电位器调整模块调整电位器的阻值大小，控制湿度的设定值，从而控制不同的湿度范围。电位器的调节的角度。调节手柄可以灵活的变大变小，并且电位器是可以移动的，根据需要安装在远离壳体的位置。
3.电路中增加了温度补偿电路，因此适宜宽温度范围的湿度调节。
4.产品外壳使用阻燃环保的塑胶材料，使得产品轻巧、美观，四面开槽设计。四周设计通风槽，使湿度传感器和空气充分接触；两种固定方式，底部螺钉固定、侧面螺钉固定；也可以不使用外壳，直接使用线路板固定，体积小，通风效果更好。
5.采用高分子湿敏电阻感湿，高分子基片涂覆膜感应，耐高温，耐腐蚀，抗疲劳，无机械变形，使用寿命长，高可靠性，并且结构紧凑，体积小，应用灵活。
二、应用：
电子、纺织、仓储、烟草、制药、气象等行业；
加湿器、除湿机、空调、微波炉等产品。
湿度监视器,湿度控制器,自动通风设备等.
三、特点：
集成一体化，交流输入，交流输出，方便使用。
模糊控制，到达设定湿度点自动断电，5%-10%RH回差值。
小型化，适合多种场合应用。
长时间工作稳定可靠。
符合RoHs标准。
通过UL认证
该产品已申请专利 专利号：201020103037.4
四、电气参数：
输入：AC110--AC240V 50/60Hz
输出：AC110--AC240V 50/60Hz
负载：马达，2.5A LRA，1.0FLA
功耗：约20mA max.(10mA avg.)
工作范围：温度 0～50℃ 湿度20～95%RH
贮存条件：温度 -20～40℃ 湿度：40～70%RH
湿度敏感元件：高分子湿敏电阻，测量精度为±5%RH
|
机电式加湿开关
发表时间：2011-08-30浏览量:22
点这下载PDF文档
|
产品名称：机电式加湿开关 |
|
产品型号：ST-HTC401B |
|
|
|
一、应用：
电子、纺织、仓储、烟草、制药、气象等行业；
加湿器、除湿机、空调、微波炉等产品。
湿度监视器,湿度控制器,自动通风设备等.
二、特点：
集成一体化，交流输入，交流输出，方便使用。
l模糊控制，到达设定湿度点自动断电，5%-12%RH回差值。
小型化，适合多种场合应用。
长时间工作稳定可靠。
符合RoHs标准。
三、电气参数：
输入：AC110--AC240V 50/60Hz
输出：AC110--AC240V 50/60Hz
负载：马达，2.5A LRA，1.0FLA
功耗：小于0.5mW
工作范围：温度 0～50℃ 湿度20～95%RH
贮存条件：温度 -20～40℃ 湿度：40～70%RH
湿度敏感元件：高分子湿敏电阻，测量精度为±5%RH；耐水性好，可以将湿度传感器浸在纯净水中，放置时间2小时左右，拿出后，常温下、常湿条件下放置24小时后，上电测试，偏差值在±5%RH以内，湿滞不大于5%RH
四、控制过程：
1.工作原理：通过调节量程旋钮，确定加湿机的工作量程，湿度传感器检测空气中的湿度，当实际湿度值小于设定值时，输出供电；当实际值大于设定值时，输出断电；为防止负载在设定点频繁开启，该产品增加了5%-12%的回差，即低于设定值5%-12%后，重新工作。
2.负载选择：产品根据客户的要求，可以选择不同大小、不同类型的负载。
五、刻度值
该产品分为
40%、50%、60%、70%、80%、90%六档调节，湿度误差在±5%。电位
器逆时针旋到底，此时设定值最小，湿度开关不工作；当顺时针旋到底，此时的设定值为最
大，湿度开关一直运行，其他范围见具体刻度值：
|

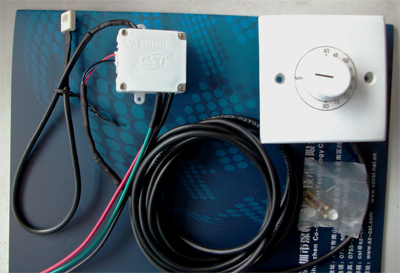

壁挂湿度开关
发表时间：2011-08-30浏览量:31
点这下载PDF文档
|
产品名称：壁挂湿度开关 |
|
产品型号：ST-HTC401A1-D |
|
|
|
一、应用：
运用于楼宇、自动通风设备、新风系统等，根据环境的湿度，调节控制风机开关进行除湿.
二、特点：
集成一体化，交流输入，交流输出，方便使用。
模糊控制，到达设定湿度点自动断电，5%-12%RH 回差值。
小型化，适合多种场合应用。
长时间工作稳定可靠。
符合 RoHs 标准。
三、电气参数：
输入：AC110--AC240V 50/60Hz
输出：AC110--AC240V 50/60Hz
负载：马达，2.5A LRA，1.0FLA
功耗：小于 0.5W
工作范围：温度 0～50℃ 湿度 20～95%RH
贮存条件：温度 -20～40℃ 湿度：40～70%RH
湿度敏感元件：高分子湿敏电阻，测量精度为±5%RH；耐水性好，可以将湿度
传感器浸在纯净水中，放置时间 2 小时左右，拿出后，常温下、常湿条件下放置
24 小
时后，上电测试，偏差值在±5%RH 以内，湿滞不大于 5%RH。
四、工作原理
1.工作原理：通过调节量程旋钮，确定除湿机的工作量程，湿度传感器检测空气
中的湿度，当实际湿度值大于设定值时，输出供电；当实际值小于设定值时，
输出断电；为防止负载在设定点频繁开启，该产品增加了 5%-12%的回差，
即低于设定值5%-12%后，重新工作。
2、负载选择：产品根据客户的要求，可以选择不同大小、不同类型的负载
五、外形功能图
|
湿度开关（加湿）
|
|
| |
|
|
|
| |
|
|
| |
湿度开关(抽湿) |
|
| |
|
|
|
| |
|
|
| |
温湿度开关系列 |
|
| |
|
|
|
| |
|
|
| |
智能湿度开关（加湿）
|
|
| |
|
|
|
| |
|
|
| |
智能湿度开关（抽湿） |
|
| 湿度开关(抽湿) |
|
|
|
资料下载 |
| |
一、技术参数：
供电电源：12~24VDC 整机功耗：<2W
探头线长：5M
外观尺寸：122×62×27mm 继电器触点容量：220VAC/3A
1、 上电时进行自检：三位数码管全亮0.5秒，全灭0.5秒，闪动两次。
2、 自检完成后,显示当前环境湿度的测量值。
3、 在正常显示湿度时，向左轻压旋钮。可显示5秒当前的环境温度，5秒后自动返回到湿度显示模式。
4、 旋转旋钮时，自动切换到阀值显示模式，显示当前阀值，5秒内无动作，将自动保存阀值并返回到湿度显示模式。
阀值显示格式为“L60”，“L”表示加湿，“60”表示当前设定的加湿阀值，阀值可以通过旋钮调整。
当检测到当前的环境湿度低于的设定的阀值时，继电器闭合。
二、阀值调整方法：
旋转旋钮时，数码管显示由环境湿度显示模式切换到阀值显示模式，旋转旋钮调整到所需阀值，等待5秒后自动保存阀
值，返回湿度显示模式。
三、控制过程：
如阀值（以下用AH表示）设置为60%RH，回差值（以下用Y表示）出厂设置为5。（备注：回差值出厂时设置，用户
不能更改。如需其他回差值可与厂家联系定制）当湿度低于阀值AL=60.0%RH时，继电器闭合，同时继电器指示灯“RUN”发亮指示。抽湿设备工作，当湿度升高到60.0-5.0=55.0%RH（AH-Y）时，继电器断开，继电器指示灯RUN熄灭。
四、测量探头说明：
A:STHTMR030温湿度模块 （传感器是湿敏电阻） B:STHTMC030温湿度模块（传感器是湿敏电容）
测量范围：20%RH～95%RH 温度：0～50℃ 测量范围：0%RH～100%RH
温度：-20～80℃
精
度：±5%RH
精 度：±3%RH：
|
| 智能湿度开关（抽湿） |
|
|
|
资料下载 |
| |
一、技术参数：
供电电源：12~24VDC 整机功耗：<2W
探头线长：5M
外观尺寸：122×62×27mm 继电器触点容量：220VAC/3A
1、 上电时进行自检：三位数码管全亮0.5秒，全灭0.5秒，闪动两次。
2、 自检完成后,显示当前环境湿度的测量值。
3、 在正常显示湿度时，向左轻压旋钮。可显示5秒当前的环境温度，5秒后自动返回到湿度显示模式。
4、 旋转旋钮时，自动切换到阀值显示模式，显示当前阀值，5秒内无动作，将自动保存阀值并返回到湿度显示模式。
阀值显示格式为“L60”，“L”表示加湿，“60”表示当前设定的加湿阀值，阀值可以通过旋钮调整。
当检测到当前的环境湿度低于的设定的阀值时，继电器闭合。
二、阀值调整方法：
旋转旋钮时，数码管显示由环境湿度显示模式切换到阀值显示模式，旋转旋钮调整到所需阀值，等待5秒后自动保存阀
值，返回湿度显示模式。
三、控制过程：
如阀值（以下用AH表示）设置为60%RH，回差值（以下用Y表示）出厂设置为5。（备注：回差值出厂时设置，用户
不能更改。如需其他回差值可与厂家联系定制）当湿度低于阀值AL=60.0%RH时，继电器闭合，同时继电器指示灯“RUN”发亮指示。抽湿设备工作，当湿度升高到60.0-5.0=55.0%RH（AH-Y）时，继电器断开，继电器指示灯RUN熄灭。
四、测量探头说明：
A:STHTMR030温湿度模块 （传感器是湿敏电阻） B:STHTMC030温湿度模块（传感器是湿敏电容）
测量范围：20%RH～95%RH 温度：0～50℃ 测量范围：0%RH～100%RH
温度：-20～80℃
精
度：±5%RH
精 度：±3%RH：
|
| |
