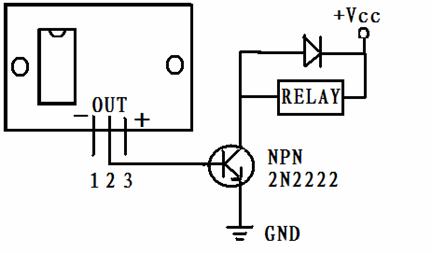

SS-101红外线人体感应模块使用说明        SUNSTAR系列红外感应模块感应开关感应灯选型手册 超小型人体红外感应开关模块（带光控功能，延时可调   一. SS-101红外线人体感应模块示意图   　   二. SS-101红外线人体感应模块外接继电器应用图   三.技术参数 1.工作电压4.5V-20V. 2.静态电流60uA. 3.输出信号, 高电平2.5V, 低电平为0V. 4.电平保持时间0-999秒. 5.感应距离5米-----7米.   6.感应角度110度. 　      ■应用范围 ■ 安防产品 ■ 人体感应玩具 ■ 人体感应灯具 ■ 工业自动化控制等 　 基于红外线技术的自动控制产品，当有人进入开关感应范围时，专用传感器探测到人体红外光谱的变化，自动输出高电平，人不离开感应范围（人有活动），将持续输出高电平；人离开后，开关延时自动关闭负载。灵敏度高，可靠性强，广泛应用于各类自动感应电器设备. 延时时间(0.3秒～18秒可调）:也可根据客户要求订做,订做范围零点几秒至30分钟. 超低功耗:开关自身功耗<0.00005W.. 宽电压设计:4.5V-20VDC(可定做工作电压:2.7-5VDC) 具有感应封锁时间：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒—几十秒钟) . 触发方式:可连续触发,不可连续触发.（可跳线选择） 电性参数: 感应方式 被动式 工作电压 4.5V-20VDC 感应原理 人体红外 最大功耗 <0.00005W 感应距离 7米 输出方式 高电平/低电平 感应角度 120度圆锥角 负载范围 　 光控感应 5LUX-500LUX(可调)(标准无光控功能) 环境温度 -20℃—+50℃ 适用范围:    各类电器的自动控制等功能，同时可用于防盗等用途。 接线图示: 外接示意: 　 典型应用: 1.电源正极； 2.高低电平输出; 3.电源负极; H:可重复触发; L:不可重复触发;   感应范围图示: （墙壁安装图示） 　 （吸顶安装图示） *************************************************** 说明：      PCB外形尺寸:32*24mm,螺丝孔距28mm，螺丝孔径2mm；     感应透镜尺寸:(直径):23mm(默认);另有;11mm;8mm等可选（不同透镜有着不同的距离以及角度;分别为7米，3米，1米的距离）.    可接受各种功能产品的订做,功能实现:可按要求制作不同尺寸、多种输出形式、多种工作电压（交流110V/220V、各种直流)、各种功率（<1000W)的感应控制组件 : 1.平时不输出，人来感应输出，人离关闭输出； 2.平时输出，人来关闭输出，人离再输出； 3.平时不输出，检测人来但不输出，人离开后再输出，延时后关闭输出； 　                         SUNSTAR系列红外人体感应模块/感应开关使用说明 SS-968微波感应模块/雷达探测模块使用说明 SS-9261微波感应模块/雷达探测模块使用说明 SSD系列温度传感器/变送器产品选型手册 SSD系列压力变送器选型手册 SSD系列温湿度变送器选型手册 SUNSTAR系列湿敏电阻/湿敏电容/变送器/加湿器/水浸传感器/热敏电阻详细资料说明书下载 SUNSTAR紫外光敏管/紫外光管/紫外光电管/火焰监测仪/火焰传感器配套   品名: 红外感应模块 型号: SS-718A 规格: 38×28mm 包装: 　 详细说明>>> 输入4.5-24VDC/输出3.3VDC/红外探头安装在主板或另一块小板可选择. 品名: 红外感应模块 型号: SS-718B 规格: 38×28mm 包装: 　 详细说明>>> 输入4.5-24VDC/输出3.3VDC/红外探头安装在主板或另一块小板可选择. 品名: 红外感应模块 型号: SS-728 规格: 76×15mm 包装: 　 详细说明>>> 输入12VDC/输出12VDC/菲透镜黑/白可选择/红外探头安装在主板或另一块小板可选择. 品名: 红外感应模块 型号: SS-708 规格: 28×28mm 包装: 　 详细说明>>> 输入0.8V---8VDC/输出3.3VDC/,宽电压工作感应模块,感应距离达到7米.可选择有光控/无光控功能. 　 　 　 品名: 红外感应模块 型号: SS-758 规格: 45×30mm 包装: 　 详细说明>>> 输入12VDC/输出12VDC/菲透镜黑/白可选择/红外探头安装在主板或另一块小板可选择.输出延时可调 　 　 品名: 红外感应模块 型号: SS-738 规格: 115×15mm 包装: 　 详细说明>>> 输入120V-240VAC/输出120V-240VAC/菲透镜黑,白可选择/红外探头安装在主板或另一块小板可选择. 品名: 红外感应模块 型号: SS-788 规格: 42×32mm 包装: 　 详细说明>>> 工作电压:12VDC:输出控制12VDC/菲透镜24mm/14mm可选择/红外探头安装在主板或另一块小板可选择.输出延时可调 品名: 红外感应模块 型号: SS-748 规格: 115×16.5mm 包装: 　 详细说明>>> 输入120V-240VAC/输出120V-240VAC/菲透镜黑,白可选择/红外探头安装在主板或另一块小板可选择.子弹头式感应透镜... 人体感应模块系列:(产品未能尽录,可按客户要求进行各种功能及规格的设计订做)             　 SS208系列人体感应模块 SS208 高电平输出型,尺寸28*38mm(详情进入) SS208-N-H 高电平输出型,尺寸26*38mm(详情进入) SS208-N-L 低电平输出型,尺寸26*38mm(详情进入) SS208-N-C 集电极开路输出型,尺寸26*38mm(详情进入) 　 SS308-1系列人体感应模块 (尺寸:75.5*15mm) SS308-1 继电器输出型(输出电源电压)(详情进入) SS308-1A 继电器输出型(空触点输出)(详情进入) 　 　 　 SS308-2H人体感应模块 (高电平输出型)(尺寸：56*15mm) (详情点击进入) 　 　 SS308-3系列人体感应模块 (尺寸:75.5*15mm) SS308-3C 集电极开路输出型(详情进入) SS308-3L 低电平输出型(详情进入) 　 SS318系列人体感应模块(低电压工作模式) SS318-1H 工作电压DC0.8V-8V/高电平输出型(详情进入) SS318-1L 工作电压DC0.8V-8V/低电平输出型(详情进入) SS318-1C 工作电压DC0.8V-8V/集电极开路输出型(详情进入) 　 　 SS408系列人体感应模块(探头外延型) SS408-R 继电器输出型(详情进入) SS408-H 高电平输出型(详情进入) SS408-L 低电平输出型(详情进入) SS408-C 集电极开路输出型(详情进入) 　 　   SS708系列人体感应模块(低电压工作模式) SS708-1C 工作电压DC0.8V-8V/集电极开路输出型(详情进入) SS708-1H 工作电压DC0.8V-8V/高电平输出型(详情进入) SS708-2C 工作电压DC4.5V-20V/集电极开路输出型(详情进入) SS708-2H 工作电压DC4.5V-20V/高电平输出型(详情进入) 　 　 　 　 　   各类感应控制板:(可根据客户的各种功能要求进行开发生产)　 　 　 感应灯控制组件 (接受各种功能形式的产品订做) 　 人体感应模块、控制组件 1.全自动感应,人来则开,人离则关(反向则为人来则关,人离则开) 2.感光度可随意调节(可调节在任意光线下感应)3.一旦感应,人不离开感应范围且在活动,延时时间具有自动叠加功能,开关持续接通,直到人离开后再延时关闭,延时时间可随意调节(10秒-几十分钟) 4.多种工作电压模式:交流型220V;直流型:5V-24V 5.带执行控制部分:可直接应用于各类智能感应电器设备 6.多种输出模式:a纯机械开关触点;b输入工作电压的再输出 7.多种输出状态:a正向输出(平时关,感应开)b反向输出(平时开,感应关) 　 人体感应模块SSD-ME003K1 人体感应模块SSD-ME003K 人体感应模块SSD-ME003K3 人体感应模块SSD-ME003K4 人体感应模块SSD-ME003 人体感应模块SSD-ME003 人体感应模块SSD-ME003 人体感应模块SSD-ME003 人体感应模块SSD-ME003 人体感应模块SSD-ME003DD 人体感应模块SSD-ME003SM 远距离人体感应开关SSD-ME003 带继电器人体感应模块220V 人体感应模块SSD-ME003-AC
