 被动式人体红外线感应模块              SUNSTAR系列红外感应模块感应开关感应灯选型手册

SS-101红外线人体感应模块使用说明  SS-968微波感应模块/雷达探测模块使用说明  SS-9261微波感应模块/雷达探测模块使用说明

SS408-H人体感应模块说明(高电平输出型)

基于红外线技术的自动控制产品, 灵敏度高,可靠性强,广泛应用于各类自动感应电器设备。

功能特点:
1.全自动感应: 人一旦进入感应范围,感应器即感应输出高电平, 人离开感应范围后则延时关闭输出, 返回至待机状态的低电平。
2.两种触发方式:(可选择,默认为可连续触发方式)
  a.不可重复触发方式:即感应输出高电平后,延时时间段一结束,感应器将自动关闭输出;
  b.可重复触发方式即感应输出高电平后,在延时时间段内,如果有人体在其感应范围活动,输出将持续接通,直到人离开后才延时关闭(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段,并且以最后一次活动的时间为延时时间的起始点)。
3.具有感应封锁时间(默认设置:无封锁时间):感应模块每一次感应输出后,待延时时间一结束,可以紧跟着设置一个封锁时间段,在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作,可应用于间隔探测产品;同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒几十秒钟)
4.延时时间可调:可制作范围零点几秒至30分钟.
5.工作电压DC5V-20V(也可订做其它电压值)
6.微功耗:静态电流<50微安。
7.尺寸小,探头用引线外延,方便安装于各类有空间尺寸限制的产品当中
外接示意:

技术参数:
1.工作电压:DC5V-20V(也可订做其它电压值);   2.静态功耗:<50微安;  3.高电平输出:3.3V高电平(其它电压需订做).
4.延时时间(可调):  可制作范围零点几秒-三十分钟; 5.封锁时间:  可制作范围零点几秒-几十秒
6.触发方式:L不可重复;H可重复;  7.感应范围:<120度锥角,3-5米以内(透镜默认采用12.7mm;如采用23mm,距离为5-7米以内);感应距离具体由所采用的透镜决定,可订做几十厘米至7米以内.
8.工作温度:-20-+70度;   9.PCB外形尺寸:大板:35*35mm;小板:8*29.5mm或8*40mm两种可选;大板螺丝孔距25mm.  10.感应透镜尺寸(直径):12.7mm(默认);另有:23mm;8mm可选.
(可接受各种功能的产品订做).

被动式人体红外线感应模块SS-101红外线人体感应模块使用说明  SS-968微波感应模块/雷达探测模块使用说明  SS-9261微波感应模块/雷达探测模块使用说明被动式红外感应(也称人体红外线热释电感应) 原理:只是被动地接收人体辐射的红外线信号(实际上是检测人体温度与环境温度的差值及变化),其感应有两个条件,一是必须是人体(或发热的物体),二是人体(或发热的物体)必须活动,当人体进入被动式感应器探测范围时均符合这两个条件,所以就会感应输出。检测距离: 7米 以内(一般感应开关均设在 5米 左右,红外报警探测器一般在 10米 左右,感应距离除由线路参数决定外,还与采用的光学透镜有关系,线路参数固定的前提下,采用不同的透镜,感应距离也会不一样。) 检测范围:由采用的透镜规格决定,有90度、120度、140度等。应用领域:自动感应照明、报警器以及各类感应电器,比较适合较大范围的对人体的感应领域

人体感应模块系列:(产品未能尽录,可按客户要求进行各种功能及规格的设计订做)



SS208系列人体感应模块

SS208 高电平输出型,尺寸28*38mm(详情进入)
SS208-N-H 高电平输出型,尺寸26*38mm(详情进入)
SS208-N-L 低电平输出型,尺寸26*38mm(详情进入)
SS208-N-C 集电极开路输出型,尺寸26*38mm(详情进入)


SS308-1系列人体感应模块

(尺寸:75.5*15mm)

SS308-1 继电器输出型(输出电源电压)(详情进入)
SS308-1A 继电器输出型(空触点输出)(详情进入)




SS308-2H人体感应模块
(高电平输出型)(尺寸:56*15mm)
(详情点击进入)



SS308-3系列人体感应模块

(尺寸:75.5*15mm)

SS308-3C 集电极开路输出型(详情进入)
SS308-3L 低电平输出型(详情进入)


SS318系列人体感应模块(低电压工作模式)

SS318-1H 工作电压DC0.8V-8V/高电平输出型(详情进入)
SS318-1L 工作电压DC0.8V-8V/低电平输出型(详情进入)
SS318-1C 工作电压DC0.8V-8V/集电极开路输出型(详情进入)





SS408系列人体感应模块(探头外延型)

SS408-R 继电器输出型(详情进入)
SS408-H 高电平输出型(详情进入)
SS408-L 低电平输出型(详情进入)
SS408-C 集电极开路输出型(详情进入)





SS708系列人体感应模块(低电压工作模式)

SS708-1C 工作电压DC0.8V-8V/集电极开路输出型(详情进入)
SS708-1H 工作电压DC0.8V-8V/高电平输出型(详情进入)
SS708-2C 工作电压DC4.5V-20V/集电极开路输出型(详情进入)
SS708-2H 工作电压DC4.5V-20V/高电平输出型(详情进入)








各类感应控制板:(可根据客户的各种功能要求进行开发生产)





感应灯控制组件

(接受各种功能形式的产品订做)



人体感应模块、控制组件

1.全自动感应,人来则开,人离则关(反向则为人来则关,人离则开) 2.感光度可随意调节(可调节在任意光线下感应)3.一旦感应,人不离开感应范围且在活动,延时时间具有自动叠加功能,开关持续接通,直到人离开后再延时关闭,延时时间可随意调节(10秒-几十分钟) 4.多种工作电压模式:交流型220V;直流型:5V-24V 5.带执行控制部分:可直接应用于各类智能感应电器设备 6.多种输出模式:a纯机械开关触点;b输入工作电压的再输出 7.多种输出状态:a正向输出(平时关,感应开)b反向输出(平时开,感应关)



人体感应模块SSD-ME003K1

人体感应模块SSD-ME003K

人体感应模块SSD-ME003K3

人体感应模块SSD-ME003K4

人体感应模块SSD-ME003

人体感应模块SSD-ME003

人体感应模块SSD-ME003

人体感应模块SSD-ME003

人体感应模块SSD-ME003

人体感应模块SSD-ME003DD

人体感应模块SSD-ME003SM

远距离人体感应开关SSD-ME003

带继电器人体感应模块220V

人体感应模块SSD-ME003-AC


SUNSTAR系列红外人体感应模块/感应开关使用说明 SS-968微波感应模块/雷达探测模块使用说明
SS-9261微波感应模块/雷达探测模块使用说明 SSD系列温度传感器/变送器产品选型手册
SSD系列压力变送器选型手册 SSD系列温湿度变送器选型手册
SUNSTAR系列湿敏电阻/湿敏电容/变送器/加湿器/水浸传感器/热敏电阻详细资料说明书下载 SUNSTAR紫外光敏管/紫外光管/紫外光电管/火焰监测仪/火焰传感器配套



人体感应模块系列:(产品未能尽录,可按客户要求进行各种功能及规格的设计订做)



SS208系列人体感应模块

SS208 高电平输出型,尺寸28*38mm(详情进入)
SS208-N-H 高电平输出型,尺寸26*38mm(详情进入)
SS208-N-L 低电平输出型,尺寸26*38mm(详情进入)
SS208-N-C 集电极开路输出型,尺寸26*38mm(详情进入)










SS308-1系列人体感应模块

(尺寸:75.5*15mm)

SS308-1 继电器输出型(输出电源电压)(详情进入)
SS308-1A 继电器输出型(空触点输出)(详情进入)




SS308-2H人体感应模块
(高电平输出型)(尺寸:56*15mm)
(详情点击进入)



SS308-3系列人体感应模块

(尺寸:75.5*15mm)

SS308-3C 集电极开路输出型(详情进入)
SS308-3L 低电平输出型(详情进入)


SS318系列人体感应模块(低电压工作模式)

SS318-1H 工作电压DC0.8V-8V/高电平输出型(详情进入)
SS318-1L 工作电压DC0.8V-8V/低电平输出型(详情进入)
SS318-1C 工作电压DC0.8V-8V/集电极开路输出型(详情进入)







SS408系列人体感应模块(探头外延型)

SS408-R 继电器输出型(详情进入)
SS408-H 高电平输出型(详情进入)
SS408-L 低电平输出型(详情进入)
SS408-C 集电极开路输出型(详情进入)





SS708系列人体感应模块(低电压工作模式)

SS708-1C 工作电压DC0.8V-8V/集电极开路输出型(详情进入)
SS708-1H 工作电压DC0.8V-8V/高电平输出型(详情进入)
SS708-2C 工作电压DC4.5V-20V/集电极开路输出型(详情进入)
SS708-2H 工作电压DC4.5V-20V/高电平输出型(详情进入)








各类感应控制板:(可根据客户的各种功能要求进行开发生产)





感应灯控制组件

(接受各种功能形式的产品订做)



人体感应模块、控制组件

1.全自动感应,人来则开,人离则关(反向则为人来则关,人离则开)

2.感光度可随意调节(可调节在任意光线下感应)

3.一旦感应,人不离开感应范围且在活动,延时时间具有自动叠加功能,开关持续接通,直到人离开后再延时关闭,延时时间可随意调节(10秒-几十分钟)

4.多种工作电压模式:交流型220V;直流型:5V-24V

5.带执行控制部分:可直接应用于各类智能感应电器设备

6.多种输出模式:a纯机械开关触点;b输入工作电压的再输出

7.多种输出状态:a正向输出(平时关,感应开)b反向输出(平时开,感应关)





SS-101红外线人体感应模块使用说明

超小型人体红外感应开关模块(带光控功能,延时可调



. SS-101红外线人体感应模块示意图

文本框: 输出插座引脚说明:1—电源负极GND2—OUT信号输出 3—电源VCC

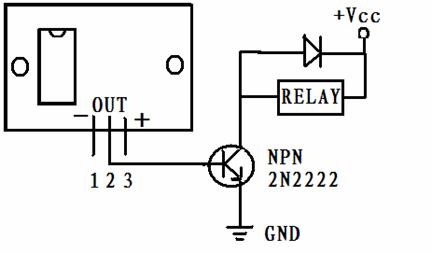

. SS-101红外线人体感应模块外接继电器应用图



.技术参数

1.工作电压4.5V-20V.

2.静态电流60uA.

3.输出信号, 高电平2.5V, 低电平为0V.

4.电平保持时间0-999.

5.感应距离5-----7.

文本框: 注意: 1.  模块初次上电自检,输出两次高电平 2.  1分40秒后,进入正常工作状态  3.  当检测到人体移动时,输出高电平



6.感应角度110.







 ■应用范围
■ 安防产品 ■ 人体感应玩具
■ 人体感应灯具 ■ 工业自动化控制等


基于红外线技术的自动控制产品,当有人进入开关感应范围时,专用传感器探测到人体红外光谱的变化,自动输出高电平,人不离开感应范围(人有活动),将持续输出高电平;人离开后,开关延时自动关闭负载。灵敏度高,可靠性强,广泛应用于各类自动感应电器设备.
延时时间(0.3秒~18秒可调):也可根据客户要求订做,订做范围零点几秒至30分钟.
超低功耗:开关自身功耗<0.00005W..
宽电压设计:4.5V-20VDC(可定做工作电压:2.7-5VDC)
具有感应封锁时间:感应模块在每一次感应输出后(高电平变成低电平),可以紧跟着设置一个封锁时间段,在此时间段内感应器不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作,可应用于间隔探测产品;同时此功能可有效抑制负载切换过程中产生的各种干扰。(此时间可设置在零点几秒几十秒钟) .
触发方式:可连续触发,不可连续触发.(可跳线选择)
电性参数:
感应方式
被动式
工作电压
4.5V-20VDC
感应原理
人体红外
最大功耗
<0.00005W
感应距离
7米
输出方式
高电平/低电平
感应角度
120度圆锥角
负载范围

光控感应
5LUX-500LUX(可调)(标准无光控功能)
环境温度
-20℃—+50℃
适用范围:
   各类电器的自动控制等功能,同时可用于防盗等用途。
接线图示:
外接示意:

典型应用:
1.电源正极;
2.高低电平输出;
3.电源负极;
H:可重复触发;
L:不可重复触发;

感应范围图示:

(墙壁安装图示)



(吸顶安装图示)

说明

    PCB外形尺寸:32*24mm,螺丝孔距28mm,螺丝孔径2mm;

感应透镜尺寸:(直径):23mm(默认);另有;11mm;8mm等可选(不同透镜有着不同的距离以及角度;分别为7米,3米,1米的距离).

   可接受各种功能产品的订做,功能实现:可按要求制作不同尺寸、多种输出形式、多种工作电压(交流110V/220V、各种直流)、各种功率(<1000W)的感应控制组件 :
1.平时不输出,人来感应输出,人离关闭输出;
2.平时输出,人来关闭输出,人离再输出;
3.平时不输出,检测人来但不输出,人离开后再输出,延时后关闭输出;


                                                         09
