微波感应模块

微波传感器微波感应开关微波感应灯选择指南 　 产品名称： SS-719微波感应模块 产品型号： SS-719 产品分类： 微波模块 -> SS-719微波感应模块 上传日期： 2008-1-2 详细介绍：详细资料下载   SS-719微波感应位移模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器，微波频率10.525GH，直接加直流6-20V电源即可工作。   SS-719微波感应位移模块信号处理采用单片机程序分析，可靠性高。电路板上有16级灵敏度调整，感应距离在0.3-10米内可调。4种触发模式选择，信号输出时间：2秒，3秒，10秒，30秒，加光敏电阻可抑制白天触发，主要应用于自动门控制开关、工业自动化控制，室内外安全防范系统、ATM自动提款机的自动录像控制系统、野外安全警示等场所。   SS-719微波感应位移模块属于非接触探测型模块，抗射频干扰能力强，不受温度，湿度，光线，气流，尘埃影响，可以安装在一定厚度的塑料，玻璃，木制等非金属的外壳里面，方便应用到各种产品或设备控制上面。 距离灵敏度调节采用短路跳线16级和电位器连续调节两种方式,方便不同用户,并有LED灯指示.另外有更远距离如60米、 80米 、200米,不同频率如10.525GHZ、 5.8GHZ、 24GHZ、 35GHZ等产品提供,其它特殊功能产品可以订制。 ■应用范围          ■ 安防产品             ■ 人体感应玩具         ■ 人体感应灯具         ■ 工业自动化控制等 主要技术参数：      1 中心频率：10.525 GHz              2 工作电压：DC6V--20V      3 静态电流：6mA                   4 高/低输出电平：5V/0V      5  3 dB 天线方向图 – 方位 80 °      6  3 dB 天线方向图 –俯仰 40 °      7 感应距离：0.3-10米 16级可调       8 触发方式：4种选择      9 环境温度：-30-70度               10 外形规格：45*37*18mm

[产品名称]： 微波传感器 SS-719
 产品简介：
SS-719微波感应位移模块是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器，微波频率10.525GH，直接加直流6-20V电源即可工作。
SS-719微波感应位移模块信号处理采用单片机程序分析，可靠性高。电路板上有16级灵敏度调整，感应距离在0.3-10米内可调。4种触发模式选择，信号输出时间：2秒，3秒，10秒，20秒，加光敏电阻可抑制白天触发，主要应用于自动门控制开关、工业自动化控制，室内外安全防范系统、ATM自动提款机的自动录像控制系统、野外安全警示等场所。
SS-719微波感应位移模块属于非接触探测型模块，抗射频干扰能力强，不受温度，湿度，光线，气流，尘埃影响，可以安装在一定厚度的塑料，玻璃，木制等非金属的外壳里面，方便应用到各种产品或设备控制上面。
三 电路板调整说明：

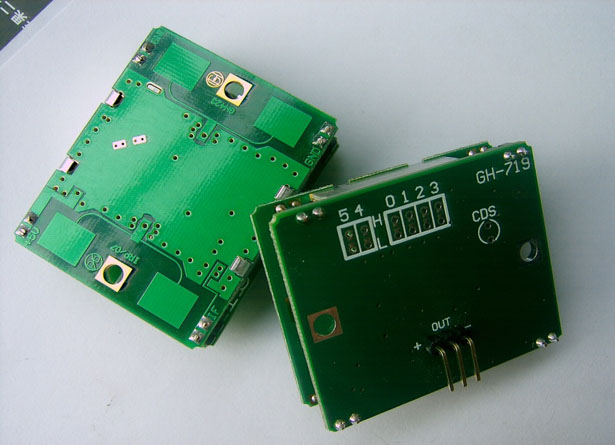

 A 16级灵敏度调整：线路板上有4个标有0 1 2 3的连接点。
1：按照下面短路4个连接点，可调节16级灵敏度，使感应距离在0.3-10米内可调。
2：4个连接点断开，感应距离最近，在0.5米以内。
3：连接点短路为1，不短路为0，全部短路，灵敏度最高，调整如下：
1：0000。2：0001。3：0010。4：0011。5：0100。6：0101。7：0110。8：0111。
8：1000。9：1001。a：1010。b：1011。 c：1100。 d：1101。 e：1110。 f：1111。
  B 4种触发模式调整：线路板上有2个标有4 5的连接点。
1：00不可重复触发摸式：
  探测到移动物体，输出3秒种高电平信号后停止，延时2秒钟再检测，探测到移动物体又输出2秒种，依次循环。直到探测不到移动物体，高电平信号输出停止。
2：01可重复触发摸式，延时时间2秒钟：
  探测到移动物体，输出2秒种高电平信号，在2秒种时间内，模块以每秒30次的频率，不住的检测，如果再次探测到物体移动，时间继续延时2秒种，直到探测不到移动物体，
高电平信号延时2秒种后停止。
3：10可重复触发摸式，延时时间10秒钟：
  探测到移动物体，输出10秒种高电平信号，在10秒种时间内，模块以每秒30次的频率
不住的检测，如果再次探测到物体移动，时间继续延时10秒种，直到探测不到移动物体，
高电平信号延时10秒种后停止。
4：10可重复触发摸式，延时时间20秒钟：
  探测到移动物体，输出20秒种高电平信号，在20秒种时间内，模块以每秒30次的频率
不住的检测，如果再次探测到物体移动，时间继续延时20秒种，直到探测不到移动物体，
高电平信号延时20秒种后停止。
  CDS光敏电阻：
1：接光敏电阻，可以抑制白天或光线比较明亮的环境下触发。
2：触发一次有效：
    接光敏电阻，可以在黑夜或光线比较暗的环境下，当探测到有移动物体即可触发。在选定的触发模式时间内，既使光线由黑暗变得明亮，都不能改变触发状态和延时时间，直到输出信号变为低电平，光敏电阻才起控制作用。
  注意事项：
  灵敏度和触发模式选择后，单片机需要断电复位后才能执行新的选择功能。
三 主要技术参数：
     1 中心频率：10.525 GHz              2 工作电压：DC 6V-20V
     3 静态电流：6mA                   4 高/低输出电平：5V/0V

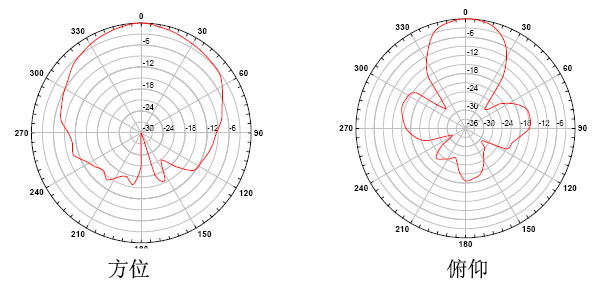

     5  3 dB 天线方向图 – 方位 80 °      6  3 dB 天线方向图 –俯仰 40 °
     7 感应距离：0.3-10米16级可调       8 触发方式：4种选择
     9 环境温度：-30-70度               10 外形规格：45*37*18mm
我们可以单独开发生产微波传感器模块，也可以开发数据处理板与微波探头做成在一起的一体的各种模组半成品成品，使用户无需介入IF信号的处理，即可方便地使用，极大加快产品开发速度。备有光控接口，各种工作摸式，各种天线，各种用途，内置式外置式，还可以按客户的要求提供PWM或DC调光信号，特别适合照明控制 、安防或自动控制等。也可以按照客户的要求修改模块的设计。 距离灵敏度调节采用短路跳线16级和电位器连续调节两种方式,方便不同用户,并有LED灯指示 。另外有更远距离如60米、80米 、200米等,不同频率如10.525GHZ、5.8GHZ、24GHZ、35GHZ等产品提供,其它特殊功能产品可以订制。
