微波传感器应用
一、自动门启动
二、车、房入侵报警
三、碰撞预告
四、交通、道路监控
微波探测传感器简介
微波探测传感器应用Doppler

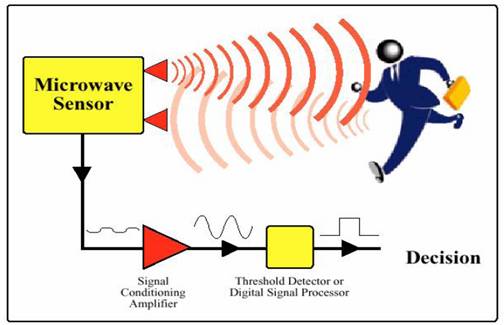

Radar原理,发射一个低功率微波并接受物体反射过来的能量。一旦物体的运动被其探测到。发射频率就被反射回的微波频率所替代,替代的微波与发射的微波混合在一起,结果一个低频率的电压从传感器输出。原理图如下:
微波探测传感器的特性:
1、非接触式。
2、周围环境:不受热、嗓音、湿度、气流、尘埃等影响,适合恶劣环境。
3、抗干扰。
4、安全。
5、宽范围。探测范围15-20米。更宽的范围亦可能。
微波运动传感器

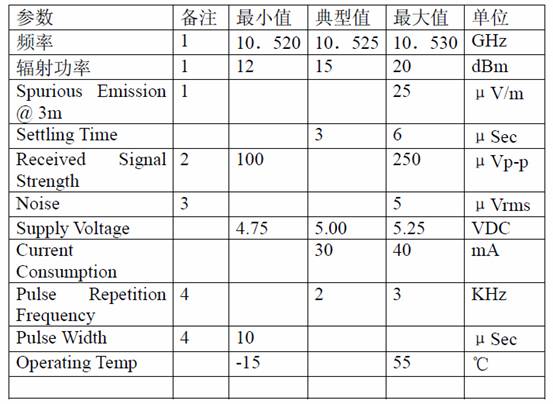

特性:
如下参数是在5VDC,
CW
工作状态,
12KΩ负载,
+25℃
下测定。
Note1: The radiated
emissions is designed to meet FCC rules.
Note2:The Received
Signal Strength(RSS) is measured at the total 2
Ways path loss of 93dB.
Note3: The noise voltages are measured from 10Hz
to 100Hz at the
Output port, inside an
Anechoic chamber.
Note4: Pulse operation
特点及应用:低功耗//;
CW
或Pulse
工作;长探测范围;
用于:微波红外运动探测;自动门;灯的控制;速度测试。
我们可以单独开发生产微波传感器模块,也可以开发数据处理板与微波探头做成在一起的一体的各种模组半成品成品,使用户无需介入IF信号的处理,即可方便地使用,极大加快产品开发速度。备有光控接口,各种工作摸式,各种天线,各种用途,内置式外置式,还可以按客户的要求提供PWM或DC调光信号,特别适合照明控制
、安防或自动控制等。也可以按照客户的要求修改模块的设计。
距离灵敏度调节采用短路跳线16级和电位器连续调节两种方式,方便不同用户,并有LED灯指示
。另外有更远距离如60米、80米 、200米等,不同频率如10.525GHZ、5.8GHZ、24GHZ、35GHZ等产品提供,其它特殊功能产品可以订制。
微波感应开关
|
产品名称: |
微波感应开关 |
产品型号: |
SS-826 |
产品分类: |
微波感应开关 -> SS-826微波感应开关 |
上传日期: |
2011-12-17 |
详细介绍: |
SS-826微波感应开关,是利用多普勒雷达(Doppler Radar)原理设计的微波移动物体探测器,微波频10.525GH,直接加直流5-15V或交流110-220V电源即可工作。
SS-826微波感应开关,可靠性高。电路板上有16级灵敏度调整,感应距离在0.8-10米内可调。4种触发模式选择,信号输出时间:3秒,1分钟,3分钟,5分钟,加光敏电阻可抑制白天触发,主要应用于自动门控制开关、工业自动化控制,室内外安全防范系统、ATM自动提款机的自动录像控制系统、野外安全警示等场所。
SS-826微波感应开关,属于非接触探测型,抗射频干扰能力强,不受温度,湿度,光线,气流,尘埃影响,采用标准86型安装底盒,可替代触摸、声控、人体红外线感应等开关。开关为继电器或可控硅输出,负载范围广泛。
■应用范围
■ 安防产品
■ 人体感应玩具
■ 人体感应灯具
■ 工业自动化控制等
主要技术参数:
1
中心频率:10.525 GHz 2 工作电压:DC
5-15V/AC110-220V
3
待机功耗:小于 0.03W 4 输出方式:继电器/可控硅
5 3
dB 天线方向图 – 方位 80 ° 6 3 dB 天线方向图 –俯仰 40 °
7
感应距离:0.8-10米/16级可调 8 触发方式:4种选择
9 环境温度:-30℃/+70℃ 10
外形规格:86*86*30mm
详细资料下载 |
微波感应开关
|
SSW1001-10,
SSW1002-24
微波感应开关技术参数
|
|
|
|
|
HB100
微波移动传感器使用说明书
安装说明书
1、连接。
接模块上所标示的端口:+5V
GND(地),IF(信号)分别焊好,看图A,模块上

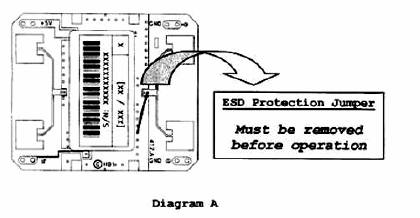

有一条光身线,是防止运输过程中被静电击坏,在开始工作前请把它拆去。
2、发射频率
微波模块的频率和功能在出厂时,已被调好:请不要随便调动。否则会影响功能。
3、幅射角
安装模块必须使其天线面向被检的区域,用户可以改变其方向,以达到最好的覆
盖面积,下图显示。模块天线的辐射角以及它们的半功率来宽度。(HPBW)
4、输出信号。
在信号输出端(IF)有三种型号的信号输出
多谱勒移位(Doppler
Shift)——当有物体在覆盖面积移动时,在信号输出(IF)
端有多谱勒信号输出,其输出强度与发射能量的反射强度有关,一般在缴伏级,
所以需要一个高增益的低频放大器来处理该信号,使它能达到用处理器来处理。
复谱罗信号的频率与物体运动和速度成正比;一般人类走动的谱罗信号频率在
100HZ以下。
噪音信号——组件内部及环保所产生的噪音,尤其照明灯(其主本在100/120HE)
非常接近,人类移动所产生的多谱勒信号频率。
直流信号(DC
Levd)——大概电压在0.1伏之间的真流信号存在于IF输出端,
它的极性可以正的也可以是负的.故建议用交流吻合方法连接信号输出(IF)和低
频放大器之间.

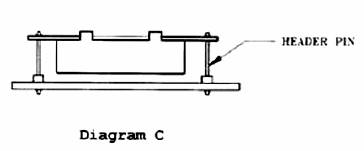

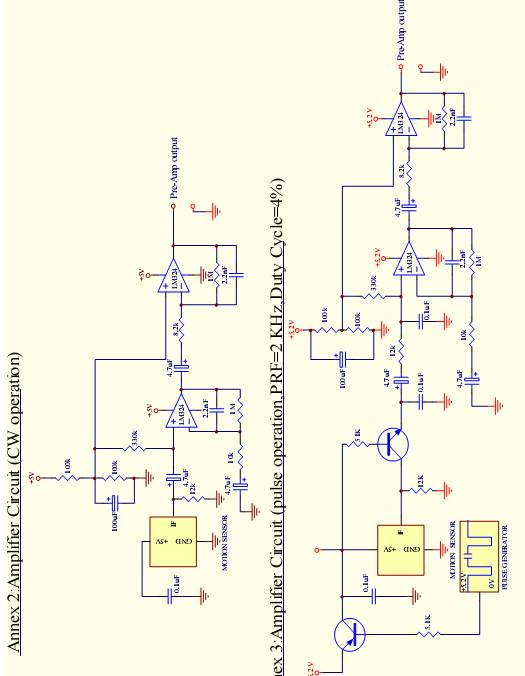

5、建议用单根端子(Headet
Rins)将模块焊接在主板(放大电路)上,即分别在
模块上的+5V,IF,GND等三端,这样做比较平衡和牢固安装模块。当然也可以用
其它方法。应免使模块受到压力式使变型。这将影响其它性能。请参考下图C。
HB100
微波模块
HB100微波移动传感器是X波段移动传感多谱勒模块,其低功能耗,高灵敏度体积小,
是理想的低成本移动检测器。其基波振动是由GAS
FET介质,谐振振动器(DRO)不会
产生辐射谐波。
模块采用表面安装组件,体积小,可靠性高,本模块与红外传感器组成比检测,通
常用于防盗系统中,本模块与红外传感器组成比检测,可以有效地减少误报.
性能应用
低电流消耗微波红外移动检测器
其波式脉冲工作自动门控制器
长检测距离灯光控制开关
速度测量
多谱勒等式
Fd=2v(Ft/c)Cosq
这里
Fd=
多谱勒频率
V=目标速度
Ft=发射频率
C=光速(3*10 米/秒)
Q=物体移动方向与使感器生标之间的角度。
例如:如果物体直朝向ACD2400-050,移动。
(Ft=10.525GHE)
Fd=19.49V(千米/小时)
