 产品概述：

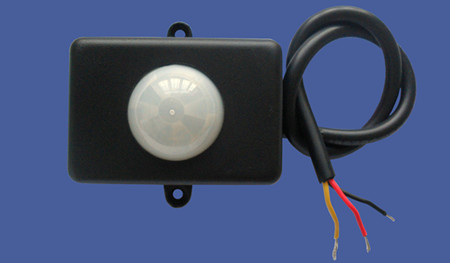

    SSD-ME003K4是基于红外线技术的自动控制产品, 灵敏度高，可靠性强，超低电压工作模式, 广泛应用于各类自动感应电器设备, 尤其是干电池供电的自动控制产品 。

产品特点：

■ 全自动感应:人进入其感应范围则输出高电平， 人离开感应范围则自动延时关闭高电平，输出低电平。
■ 光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。
■ 温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
■ 两种触发方式：（可跳线选择）
   a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自  动从高电平变为低电平；。
   b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
■ 具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器 不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中  产生的各种干扰。(此时间可设置在零点几秒—几十秒钟)。
■ 工作电压范围宽：默认工作电压DC4.5V-20V。
■ 微功耗:静态电流<60微安，特别适合干电池供电的自动控制产品。
■ 输出高电平信号：可方便与各类电路实现对接。

应用范围：

■ 人体感应灯具                   ■  人体感应玩具
■ 安防产品                       ■  工业自动化控制
■自动感应电器设备                ■  电池供电自动控制等

技术参数：

工作电压范围 DC 4.5-20V
静态电流  <60uA
电平输出 高3.3 V /低0V
触发方式 L不可重复触发/H重复触发（默认）
延时时间 默认5S (5-200S可调)可制作零点几秒-几十分钟
封锁时间 默认2.5S，可制作范围零点几秒-几十秒
电路板外形尺寸  32mm*24mm
外壳尺寸 52L*36W*23H mm (黑色) 安装孔￠2.5
引出线长度 20 cm
感应角度  <110度锥角
感应距离 7米以内
工作温度 -20-+80度
感应透镜尺寸 直径:23mm(默认)

注：
外壳尺寸：46L*36W*18H mm    孔直径: ￠22.5 mm
调节距离电位器顺时针旋转，感应距离增大（约7米），反之，感应距离减小（约3米）。
调节延时电位器顺时针旋转，感应延时加长（约300S），反之，感应延时减短（约5S）。

使用注意说明：

■ 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3 次，一分钟后进入正常待机状态。
■ 安装时应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也   会对感应器造成干扰。
■ 安装时也要注意方向角度，否则影响感应距离。安装时模块探头上的方形窗口与人体活动最多的方向尽量相平行，这样的感应效   果才达到较好效果。
■ 在使用过程中，当环境温度升高与人体表面温度接近时（30～32℃），探测距离将会稍变短，此属于一种温度因素影响的结果。

注：本产品详细技术资料于【资料下载】栏下【20......SSD-ME003K4人体带外壳（13mm 孔） 】下载
