SUNSTAR系列红外感应模块感应开关感应灯选型手册
|

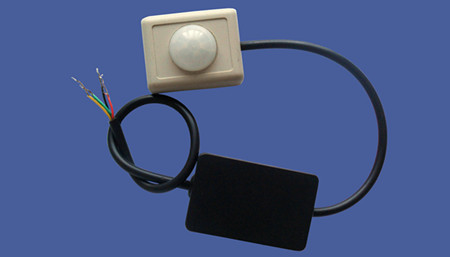

人体感应模块SSD-ME003-AC220V |
|
产品型号：SSD-ME003-AC220
发表时间：2011-10-29 点击：131 |
 |
产品概述：
SSD-ME003-AC是一款可以直接接通220V电压的人体感应模块，带有220V输出或继电器输出。当人进入感应器感应范围，感应器则输出信号控制继电器；当人离开感应范围后则自动延时关闭输出信号，解除控制继电器；从而达到智能控制的目的。
产品特点：
■ 全自动感应:人进入其感应范围则输出控制继电器，
人离开感应范围则自动延时关闭控制继电器。
■ 光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。
■
温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
■ 两种触发方式：（可跳线选择）
a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自
动从高电平变为低电平；。
b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
■
具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器
不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中
产生的各种干扰。(此时间可设置在零点几秒—几十秒钟)。
■ 多种输出方式，使用简单方便。
应用范围：
■ 人体感应灯具
■ 人体感应玩具
■ 安防产品 ■ 工业自动化控制
■自动感应电器设备 ■ 自动控制等
技术参数：
工作电压 AC ： 220V
输出方式 继电器输出
触发方式 L不可重复触发/H重复触发（默认）
延时时间 默认5S (5-200S可调)可制作零点几秒-几十分钟
封锁时间 默认2.5S，可制作范围零点几秒-几十秒
感应角度 <110度锥角
感应距离 7米以内
工作温度 -20-+80度
线长 25CM
感应透镜尺寸 直径:23mm(默认)
电路板外形尺寸 32mm*24mm
使用注意说明：
■
感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3
次，一分钟后进入正常待机状态。
■
安装时应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。
■
安装时也要注意方向角度，否则影响感应距离。安装时模块探头上的方形窗口与人体活动最多的方向尽量相平行，这样的感应效果才达到较好效果。
■
在使用过程中，当环境温度升高与人体表面温度接近时（30～32℃），探测距离将会稍变短，此属于一种温度因素影响的结果。 |
|
被动式人体红外线感应模块 SS-101红外线人体感应模块使用说明
SS-968微波感应模块/雷达探测模块使用说明
SS-9261微波感应模块/雷达探测模块使用说明被动式红外感应(也称人体红外线热释电感应)
原理：只是被动地接收人体辐射的红外线信号(实际上是检测人体温度与环境温度的差值及变化)，其感应有两个条件，一是必须是人体（或发热的物体），二是人体（或发热的物体）必须活动，当人体进入被动式感应器探测范围时均符合这两个条件，所以就会感应输出。检测距离：
7米 以内（一般感应开关均设在 5米 左右，红外报警探测器一般在 10米
左右，感应距离除由线路参数决定外，还与采用的光学透镜有关系，线路参数固定的前提下，采用不同的透镜，感应距离也会不一样。）
检测范围：由采用的透镜规格决定，有90度、120度、140度等。应用领域：自动感应照明、报警器以及各类感应电器，比较适合较大范围的对人体的感应领域
|
