带继电器人体感应模块220V |
|
产品型号：SSD-ME003JDQ
发表时间：2010-12-8 点击：260 |
 |
产品概述：

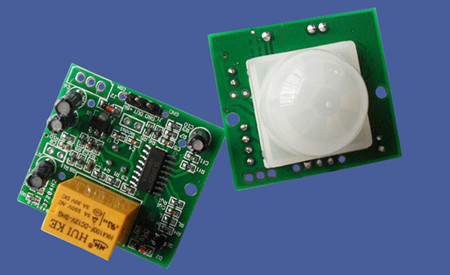

SSD-ME003JDQ为继电器输出的人体感应模块，其基于红外线技术的自动控制产品,
灵敏度高，可靠性强，功耗小，实现小信号隔离控制大负载，
广泛应用于各类自动照明，感应电器设备和防盗报警智能控制等领域。
产品特点：
■
全自动感应:人进入其感应范围则输出高电平，
人离开感应范围则自动延时关闭高电平，输出低电平。
■ 可以实现小信号控制大负载。
■ 光敏控制（可选择，出厂时未设）：可设置光敏控制，白天或光线强时不感应。
■
温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
■ 两种触发方式：（可跳线选择）
a.不可重复触发方式:即感应输出高电平后，延时时间段一结束，输出将自
动从高电平变为低电平；。
b.可重复触发方式：即感应输出高电平后，在延时时间段内，如果有人体在其感应范围活动，其输出将一直保持高电平，直到人离开后才延时将高电平变为低电平（感应模块检测到人体的每一次活动后会自动顺延一个延时时间段，并且以最后一次活动的时间为延时时间的起始点)。
■
具有感应封锁时间(默认设置:2.5S封锁时间)：感应模块在每一次感应输出后（高电平变成低电平），可以紧跟着设置一个封锁时间段，在此时间段内感应器
不接受任何感应信号。此功能可以实现“感应输出时间”和“封锁时间”两者的间隔工作，可应用于间隔探测产品；同时此功能可有效抑制负载切换过程中
产生的各种干扰。(此时间可设置在零点几秒—几十秒钟)。
应用范围：
■
人体感应灯具 ■ 人体感应玩具
■ 安防产品 ■ 工业自动化控制
■自动感应电器设备 ■ 电池供电自动控制等
技术参数：
工作电压 DC 12V（默认）、其他5V 、24V 可定做
静态电流 <60uA
继电器输出 VCC输出（默认）其他常开,常闭开关可定做
继电器输出最大电流 3A(默认)其他可定做
触发方式 L不可重复触发/H重复触发 （默认）
延时时间 5S(默认)其它可根据客户定做
封锁时间 2.5S(默认) 其它可根据客户定做
电路板外形尺寸 39mm*34mm
感应角度 <110度锥角
感应距离 7米以内
工作温度 -20-+80度
感应透镜尺寸 直径:23mm(默认)
使用注意说明：
■ 感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3
次，一分钟后进入正常待机状态。
■
安装时应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也会对感应器造成干扰。
■
安装时也要注意方向角度，否则影响感应距离。安装时模块探头上的方形窗口与人体活动最多的方向尽量相平行，这样的感应效果才达到较好效果。
■
在使用过程中，当环境温度升高与人体表面温度接近时（30～32℃），探测距离将会稍变短，此属于一种温度因素影响的结果。 |
|
SUNSTAR系列红外感应模块感应开关感应灯选型手册
|
人体感应模块(NPN集电极开漏极输出) |
|
产品型号：SSD-ME003NPN V1 发表时间：2012-9-11 点击：28
|

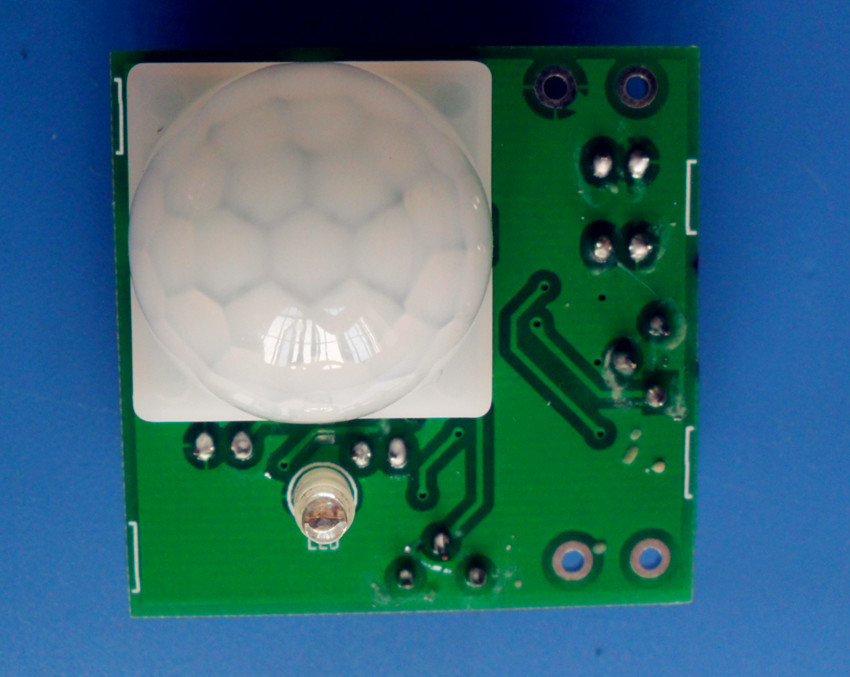

人体感应模块(NPN集电极开漏极输出产品概述：
SSD-ME003NPN
V1是基于红外线技术的自动控制产品,灵敏度高,可靠性强,超小体积,广泛应用于各类自动感应电器设备和自动控制产品.
产品特点：
■ 全自动感应: 人进入其感应范围则输出,人离开感应范围则自动延时关闭输出;
■ 可重复触发方式:
即感应输出高电平后,在延时时间段内,如果有人体在其感应范围活动,其输出将一直保持高电平,直到人离开后才延时将高电平变为低电平(感应模块检测到人体的每一次活动后会自动顺延一个延时时间段,并且以最后一次活动的时间为延时时间的起始点);
■ 工作电压范围宽: 默认工作电压DC4.5V-20V;
■ 微功耗: 静态电流<70微安;
■ NPN集电极开漏极输出: 方便实现300m A 以下的负载驱动;
应用范围:
■ 人体感应灯具 ■ 人体感应玩具
■ 安防产品 ■ 工业自动化控制
■ 自动感应电器设备 ■ 电池供电自动控制等
技术参数：
工作电压范围 DC4.5-20V
静态电流 <70uA （9V）
输出方式 NPN集电极开漏极输出
驱动电流 小于300m A
触发方式 可重复触发(默认)
延时时间 默认23S+-30%(可调范围：1-43S)其他延时时
间可以定做
光敏控制 (默认无)可根据客户要求添加
电路板外形尺寸 40.7*40mm
感应角度 <140度锥角
感应距离 10米以内 |
|
被动式人体红外线感应模块 SS-101红外线人体感应模块使用说明
SS-968微波感应模块/雷达探测模块使用说明
SS-9261微波感应模块/雷达探测模块使用说明被动式红外感应(也称人体红外线热释电感应)
原理：只是被动地接收人体辐射的红外线信号(实际上是检测人体温度与环境温度的差值及变化)，其感应有两个条件，一是必须是人体（或发热的物体），二是人体（或发热的物体）必须活动，当人体进入被动式感应器探测范围时均符合这两个条件，所以就会感应输出。检测距离：
7米 以内（一般感应开关均设在 5米 左右，红外报警探测器一般在 10米
左右，感应距离除由线路参数决定外，还与采用的光学透镜有关系，线路参数固定的前提下，采用不同的透镜，感应距离也会不一样。）
检测范围：由采用的透镜规格决定，有90度、120度、140度等。应用领域：自动感应照明、报警器以及各类感应电器，比较适合较大范围的对人体的感应领域
|
