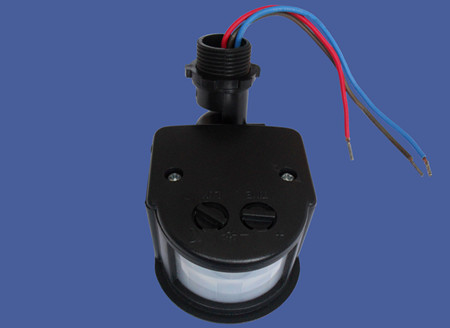

远距离人体感应开关SSD-ME003-L30 |
|
产品型号：DYPME003-L30
发表时间：2011-1-24 点击：589 |
 |
产品概述：
本感应器基于热释电红外感应技术，可以应用于人体感应全部产品。当人进入其感应范围则立即输出高电平，人离开感应范围则延时关闭输出（变为低电平），从而实现智能控制。模块灵敏度高，性能稳定，超低电压工作模式,超远感应距离，且带光线控制，可设置在白天或光线强时不感应。已经广泛应用于各类自动感应电器设备。
产品特点：
■ 全自动感应。
■ 检测距离远。
■ 输出延时可调。
■ 光线强度输出可调。
■ 输出延时可调。
应用范围：
■ 安防产品
■ 人体感应玩具
■ 人体感应灯具
■ 工业自动化控制等
技术参数：
工作电压范围 DC 12V （可以定做其他供电电压）
静态电流 <1.2mA
继电器电压输出 感应输出12V,不感应输出0V 驱动电流<3A
延时时间 默10S (10-220S可调) +-3%
感应角度 <180度锥角
感应距离 <30M （<22℃）
工作温度 -20-+80度
使用注意说明：
■
感应模块通电后有一分钟左右的初始化时间，在此期间模块会间隔地输出0-3
次，一分钟后进入正常待机状态。
■
安装时应尽量避免灯光等干扰源近距离直射模块表面的透镜，以免引进干扰信号产生误动作；使用环境尽量避免流动的风，风也
会对感应器造成干扰。
■
安装时也要注意方向角度，否则影响感应距离。安装时模块探头上的方形窗口与人体活动最多的方向尽量相平行，这样的感应效
果才达到较好效果。
■
在使用过程中，当环境温度升高与人体表面温度接近时（30～32℃），探测距离将会稍变短，此属于一种温度因素影响的结果。 |
|
SUNSTAR系列红外感应模块感应开关感应灯选型手册
被动式人体红外线感应模块 SS-101红外线人体感应模块使用说明
SS-968微波感应模块/雷达探测模块使用说明
SS-9261微波感应模块/雷达探测模块使用说明被动式红外感应(也称人体红外线热释电感应)
原理：只是被动地接收人体辐射的红外线信号(实际上是检测人体温度与环境温度的差值及变化)，其感应有两个条件，一是必须是人体（或发热的物体），二是人体（或发热的物体）必须活动，当人体进入被动式感应器探测范围时均符合这两个条件，所以就会感应输出。检测距离：
7米 以内（一般感应开关均设在 5米 左右，红外报警探测器一般在 10米
左右，感应距离除由线路参数决定外，还与采用的光学透镜有关系，线路参数固定的前提下，采用不同的透镜，感应距离也会不一样。）
检测范围：由采用的透镜规格决定，有90度、120度、140度等。应用领域：自动感应照明、报警器以及各类感应电器，比较适合较大范围的对人体的感应领域
|
