24G自动门感应器

发射频率：24.125GHz

发射密度：＜55mw/cm²

安装高度：＜3M

检测区域：4M×2M    2M×2.5M

电源电压：直流、交流12V－24V

温度范围：－20至55℃

最小检测速度：5㎝/s

功          耗：＜2W

防护等级：Ip54

 说明：

 我公司根据先进的多普勒原理，并结合智能微处理器优

化雷达探测控制电路，开发出了稳定可靠的物体接近报

警器。此产品具有较高的探测灵敏度，并可以根据需要

对外界干扰源进行排除，外接任何设备都不会互相干扰。

它可以全天候探测，间歇式供电，也可以只在夜间探测，

这款采用高性能的微波传感器模块，其传感器的频率为

24.125GHz,不受温度、湿度等环境因素的影响，性能非

常稳定。

安装方法：

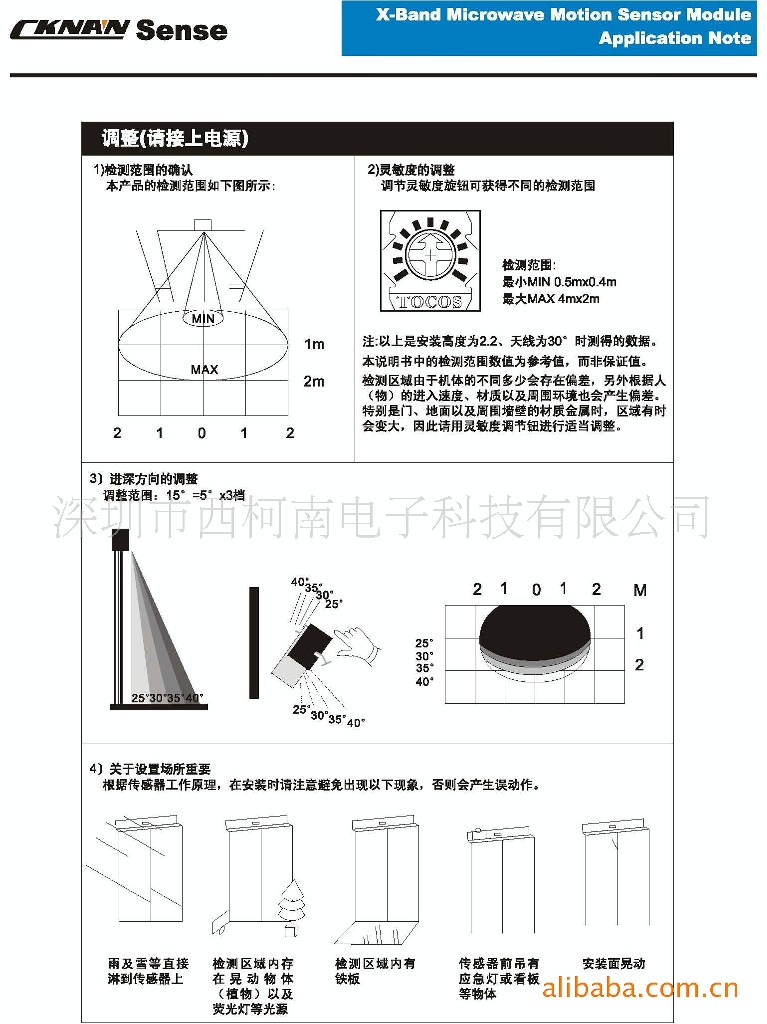

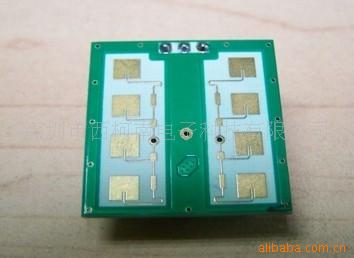

24G微波感应模块、专业自动控制模块

发射频率：24.125GHz

输出功率：16dBm

工作温度：―20至60℃

工作电流：30至40mA

工作电压：5V

脉       宽：10us

天线水平方向：80°

天线垂直方向：32°

外观尺寸：25×25×7mm

说明：

1、运动目标探测

2、该模块发射频率为24GHz，是全球范围内通用的ISM频段，可广泛应用于商业、

发射频率：24.125GHz

输出功率：16dBm

工作温度：―20至60℃

工作电流：30至40mA

工作电压：5V

脉       宽：10us

天线水平方向：80°

天线垂直方向：32°

外观尺寸：25×25×7mm

说明：

1、运动目标探测

2、该模块发射频率为24GHz，是全球范围内通用的ISM频段，可广泛应用于商业、

   工业、自动控制等领域

3、可提供不同的频率范围;标准、-UK、-F

4、高级低功耗PHEMT震荡器

5、独立的发射和接收路径，可获得最大增益

6、高灵敏度、高灵活性、低成本，作用距离15M

7、单通道工作

8、 外观小巧

本产品可广泛应用于人体感应开关、自动门、自动洗手机或楼房监控报警设备等，

也可配合其他设备进行二次开发。产品优化性设计，较市场同类产品性能更高，

价格更低。

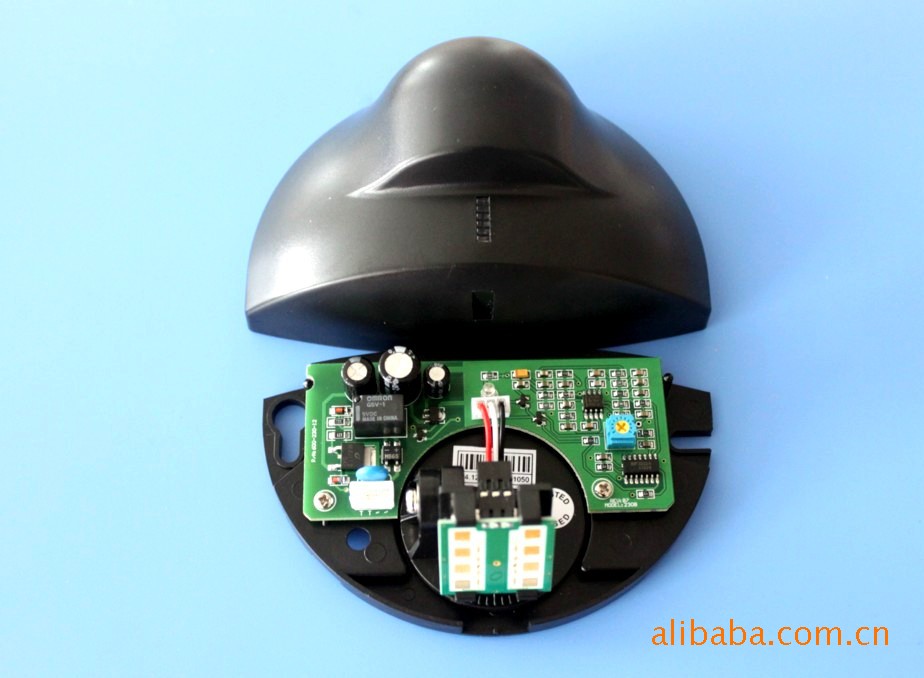

微波传感器、自动门感应器

■   基本特性

传 统的物体接近报警器大都采用热释红外原理制作，易受温度、湿度等环境因素的影响，性能非常不稳定。我公司根据先进的多普勒原理，并结合智能微处理器优化雷 达探测控制电路，开发出了稳定可靠的物体接近报警器。此产品具有较高的探测灵敏度，并可以根据需要对外界干扰源进行排除，外接任何设备都不会互相干扰。它 可以全天候探测，间歇式供电，也可以只在夜间探测，XKN-720采用高性能的微波传感器模块，其传感器的频率为10.525GHz,工作极为可靠，感应范围容易控制，避免了低频微波如2.4GHz、5.8GHz等频段的微波场强波束覆盖不均造成的感应距离不稳定等弊端。本产品可广泛应用于人体感应开关、自动门、自动洗手机或楼房监控报警设备等，也可配合其他设备进行二次开发。产品优化性设计，较市场同类产品性能更高，价格更低。

自行监控  作为自动门机的中心部分，微处理器内置一套集成自行监控装置,能自行检测自动门运行时所收到的任何干扰或故障信号。如果输入信号没有回应预编程序，微处理器自动采取必要措施确保安全的运作。

■电源

1：电源端口：J1

2：电源电压：12v～24v(AC,DC)

3:消耗电流：待机15mA，报警30mA

■输出

输出端为K1，继电器开关信号输出

待机状态下(未感应到人体移动时)为继电器短开，此时绿色LED点亮；

报警状态下（当检测到人体移动时）为继电器短闭合，此时红色LED点亮；

■感应距离调节

感应器右下角的蓝黄色电位器为感应距离调节旋钮，感应距离为2m~10可调，通过旋转距离调节旋钮，顺时针旋转感应距离变远，反之变近，其有效距离会根据环境、被测人体大小、动作特征，行走方向等有所不同。

自动门感应器、快速卷闸门传感器、微波感应器

实现技术 : 微波及微波处理器

发射频率 : 24.125GHz

发射功率 : ＜20dBm EIRP

发射频率密度 : ＜5mW/cm2

最大安装高度 : 4.5米

安装倾角 : 0°至90°(纵向) ; -30°至+30°(横向)

检测范围(安装高度=2.2米) : 8米(宽)×4m(深)

检测模式 : 运动

最小检测速度 : 5cm/s(沿传感器纵轴)

电源电压 : 12V至30V AC +/- 10%（50Hz至60Hz）; 12V至36V DC

功耗 : ＜2W(VA)

继电器输出(无初始电位)

最大接点电压 : 42V AC-60V DC

最大接点电流 : 1A(电流)

最大切换功率 : 30W(DC)/60VA(AC)

保持时间 : 1.0 秒

温度范围 : -20℃至+55℃

防护等级 : IP54

抗干扰性能 : R&TTE 1995/5/EC,EMC 89/366/EEC

外壳材料 : ABS塑料

外壳颜色 : 黑色、银灰色、蓝灰色

外形尺寸 : 120mm(宽) ×80mm(高)×50mm(深)

微波感应器

实现技术 : 微波及微波处理器

发射频率 : 24.125GHz

发射功率 : ＜20dBm EIRP

发射频率密度 : ＜5mW/cm2

最大安装高度 : 4.5米

安装倾角 : 0°至90°(纵向) ; -30°至+30°(横向)

检测范围(安装高度=2.2米) : 8米(宽)×4m(深)

检测模式 : 运动

最小检测速度 : 5cm/s(沿传感器纵轴)

电源电压 : 12V至30V AC +/- 10%（50Hz至60Hz）; 12V至36V DC

功耗 : ＜2W(VA)

继电器输出(无初始电位)

最大接点电压 : 42V AC-60V DC

最大接点电流 : 1A(电流)

最大切换功率 : 30W(DC)/60VA(AC)

保持时间 : 1.0 秒

温度范围 : -20℃至+55℃

防护等级 : IP54

抗干扰性能 : R&TTE 1995/5/EC,EMC 89/366/EEC

外壳材料 : ABS塑料

外壳颜色 : 黑色、银灰色、蓝灰色

外形尺寸 : 120mm(宽) ×80mm(高)×50mm(深)
