CYB31系列隔离式液位变送器
|
| 一、产品介绍： |

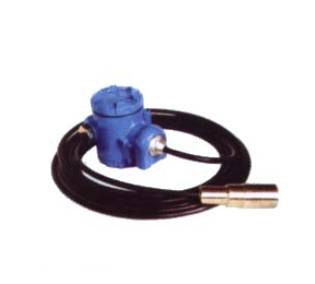

二、 实物图例： |
CYB31系列隔离式液位变送器采用进口不锈钢隔离膜片的高精度、高稳定性的力敏芯片，经合理精密的结构设计和厚膜技术温度补偿、信号放大、V/I转换，对不锈钢壳体进行全密封焊接，有通风导管的防水电缆，使传感器背压腔与大气连通，从而制成工业标准的4～20mA或0～10mA信号输出且性能稳定可靠的全固态产品。
该变送器广泛用于水厂、炼油厂、化工厂、玻璃厂、污水处理厂、高楼供水系统、水库、河道、海洋等对对供水池、配水池、水处理池、水井、水罐、水箱、油井、油罐、油池及对各种液体静态、动态液位的测量和控制。一体化投入式变送器，零点和量程无须调整可保证长期稳定性。分体式变送器，零点和量程的校验调整以及信号处理电路在液面以外的中继盒中。 |
 |
三、 技术参数：
|
量 程 范 围
|
|
0～1、50…500(Kpa)
|
|
输 出 信 号
|
4～20mA (1～5V) 二线制 |
|
0～10mA (0～5V) 三线制 |
|
精 度
|
0.1
0.3 0.5
|
|
非线性迟滞重复性
|
≤0.1 ≤0.3 ≤0.5（%FS）
|
|
零 点 漂 移
|
≤0.1 ≤0.3 ≤0.5（%FS/4h）
|
|
零点及灵敏度温度漂移
|
≤0.01 ≤0.03 ≤0.05（%FS/℃）
|
|
长 期 稳 定 性
|
0.1 0.2 0.3 （%FS/年）
|
|
工 作 电 压
|
＋12～＋36 （标定值为＋24） |
|
补 偿 温 度
|
0～＋60（℃）
|
|
环 境 温 度
|
－20～＋85（℃）
|
|
过 载 能 力 |
300（% ） |
|
寿 命 |
＞1×108压力循环 （25℃） |
|
负 载 电 阻 |
R=（U－12.5）/0.02－RD其中：U为电源电压，RD为电缆内阻 |
|
响 应 时 间 |
≤1（ms） |
|
测 量 介 质 |
各种液体 |
|
膜 片 材
料 |
316L不锈钢 |
|
壳 体 材 料 |
1Cr18Ni9Ti |
|
接 口 |
投入式、分体式、法兰安装式 |
|
防 爆 等 级 |
ExibIICT6 |
|
防 护 等 级
|
IP65 |
|
| 四、特
点：
|
1、量范围大：0～1～500mH2O
2、精度高：优于0.1%FS
3、稳定性好：≤0.1%FS/年，≤0.01%FS/℃
4、工作温度宽：－20～＋85℃
5、防腐性好：316L膜片；1Cr18Ni9Ti壳体
6、导气电缆传输
7、防雷击设计
8、防结露工艺
9、抗干扰设计
10、本安防爆
|

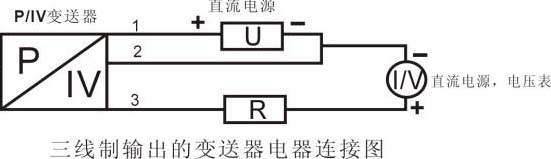

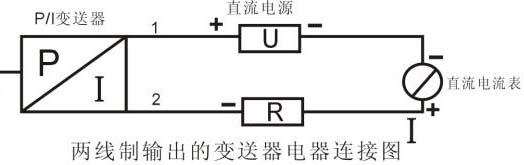

| 五、电器连接：
|
|
|
| 六、

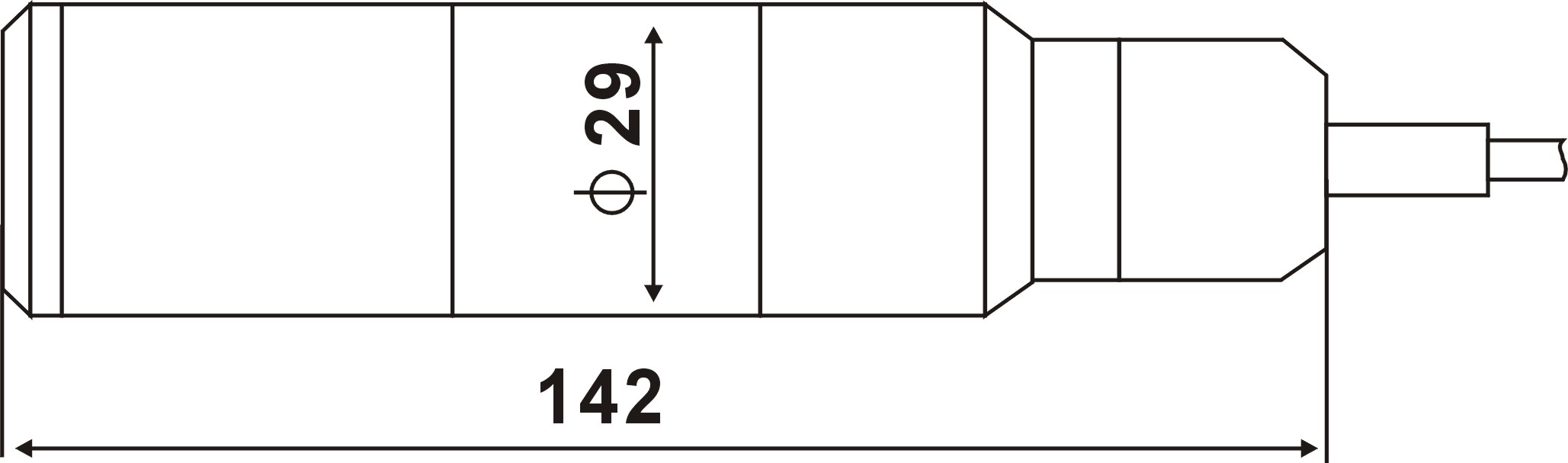

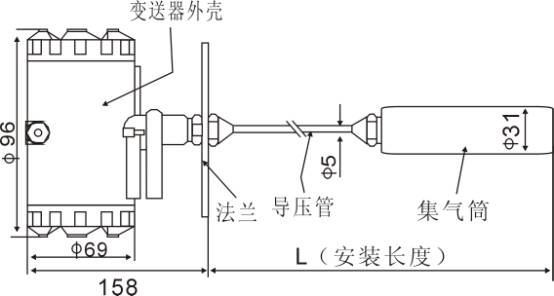

外型结构：
|
|
|
|
七、 选 型：
|
代 码
|
说 明 |
|
CYB31- |
隔离型液位变送器 |
| FS |
压力满量程 |
| I |
电流输出 |
| V |
电压输出 |
| X |
外形结构 |
| J |
精 度 |
| O |
其它要求 |
|
