IRt/c的安装
-
将传感器安装在被测区域
-
连接传感器到显示控制表、PLC、变送器等标准接口产品上，与传统热电偶一致，红色通常表示为传感器输出"-"
-
将DX系列校准仪器放置在同一工作环境下
-
调节显示控制仪表、PLC、变送器的输入offset偏差值,零点和参数，使其与DX系列校准仪器的显示数据一致，即完成安装过程
|
 |
IRt/c应用实例
|
|

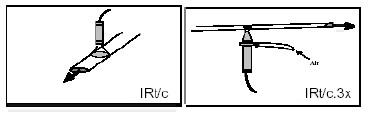

1.IRt/c红外温度传感器在涂料喷涂中的应用 |
 |
|
如果现场能够提供如下图所式的安装空间，红外温度传感器将能够及时测量喷涂表面的温度，以确定喷涂工艺的合理性。对于一般的传感器，请确定环境温度不能超过93℃。IRt/c.3x,IRt/c.5,和IRt/c.10都能应用在这种环境下，通常这些产品都需要内置吹气系统，以确保传感器镜头的清洁。而且环境温度可进一步提高到121℃或200度更高。
|
|
2.IRt/c.2G-J-37红外温度传感器应用于医疗诊断 |
 |
|
在血样处理的过程中，通常希望温度保持在37℃以获得更好的实验结果。采用热电阻或热电偶等接触测量方法，不能确保温度的测量准确性和血样的安全，而且测量装置复杂，清洗过程复杂等缺点。而采用具有非接触、小尺寸，低成本以及接口方便等优良特性的红外温度传感器能快速、准确地进行温度测量，IRt/c.2G-J-37型红外温度传 |
感器与传统的J型热电偶使用方法完全一致，传感器内部采用可多次重复清洗的高纯度锗晶体镜头和无泄漏的氦气填充系统，而且外壳为具有良好气密特性的不锈钢，用户只需要采购廉价而通用的显示控制仪表就可以完成测量工作。
|
|
3.IRt/c红外温度传感器在真空加热路中的应用 |
 |
真空加热炉的加热器的供电电压可能会达到
1000V电压，传统的普通热电偶将因高电压的存在而产生设备损害或温度测量不准确等缺点，如果采用专用热电偶，成本费用将会非常昂贵。
非接触红外温度传感器能够很好地解决这个问题，IRt/c产品能够直接安装在真空的环境中，而且不与电加热装置接 |
触，加热器的温度可能会达到 538℃，采用铝材质的支架也能够使传感器的自身温度控制在
93℃以下；即使是表面光滑的金属，当其辐射率非常低时，可以在被测表面涂敷一层温度能够达到
704℃的黑色涂料,以提高辐射率.
|
|
4.IRt/c红外温度传感器在蒸汽环境中的应用 |
|
在纸张或金属加工处理过程中，被测体通常会有蒸汽不断蒸发。一般的红外温度传感器因其蒸汽而使镜头凝结水雾影响测量精度，同时，水蒸气被波长范围与实际的被测体的波长有区别，针对这种情况，IRt/c产品提供了一个气体吹扫装置，它能将传感器测量区域内的蒸汽吹去，如下图所示，从而能够精确测量被测体的表面温度。 |
|
5.IRt/c测量真空环境下的旋转片的表面温度 |
 |
大型蒸汽或气体透平机的旋转片在很高的转速下运行时，需要不断测量旋转片的温度。传统的做法是采用真空罐的方法，而真空罐内的真空度不可能完全达到理想状态而使旋转片发热，因此，要及时知道发热片的温度，传统的做法是在旋转片上粘贴传感器，在采用连线或无线的方法传输信号。IRt/c系列产品可直接安装在真空罐内，无需任何特殊保护措施，而且非接触测量温度，为确保IRt/c产品即使是在非常高温度的环境下自身温度保持93℃以下，可以 |
|
采用金属安装支架的方法；至于被测表面的辐射率问题，则需要在旋转片上的被测区域(圆周)上涂敷一层可以提高辐射率的涂层.如需要更高测量精度,则可选择
D系列校准器来标定 IRt/c传感器来实现,以获得最佳的测量精度。 |
|
6.IRt/c红外温度传感器在注塑机上的应用 |
 |
在大批量的模具成型过程中，注塑机的不及时清理将回带来一系列的麻烦，包括修理和长时间的下线清洁工作，设计合理的模具的辐射率通常是很低的。当模具打开时，模具的温度与周围环境的温度是相一致的，红外温度传感器的测量温度数据也相应的低，模具在成型过程中，它的温度肯定会比周围温度高。然而，塑料材料的辐射率会比模 |
|
具本体的辐射率要高，那么红外温度传感器测量的数据值也将偏高，并被认为是处于高温部分。所以通过安装一个红外温度传感器将能识别模具的开合与否，可通过安装两个IRt/c传感器来实现温度的比较而输出报警信号。对于工作环境更恶劣的时候，IRt/c产品可提高
FOV或内置气体吹扫装置。 |
7.IRt/c红外温度传感器的本质安全特性
通常，无能量储存功能的现场仪表包括：
热电偶、热电阻、LED
干式开关
NAMUR电感式接近开关
无电感应式应变片和电阻等
IRt/c系列产品是将红外辐射能量转换为电信号，与热电偶一样，无需电源，毫伏级电压输出，微安级电流以及纳瓦级功率。因此
IRt/c系列产品可直接用于危险场合,属本质安全型产品. |
|
8.带气体吹扫装置的IRt/c红外温度传感器在空气压缩机上的应用 |
 |
通常,气体吹扫装置能够确保在有灰尘、水汽、油雾等恶劣环境下红外传感器的镜头清洁，如果镜头被灰尘、水汽、油雾覆盖的面积达到
5%，测量精度将降低
5%。对于一般的镜头尺寸为2.5厘米或更大的红外温度传感器，镜头的清洁程度最小要达到0.01
CFM
，而且需要保持送气管道的清洁。对于一般工厂用压缩空气，每一个传统的红外温度传感器将会每年花费
100.00USD的气体消耗费用。
IRt/c.3X和 IRt/c.3SV只需要消耗 0.01
CFM 的气量，另外还能够提供廉价和小巧的 APK-1型气泵。
|
|
9.IRt/c红外温度传感器在轴承失效分析中的应用 |
 |
在大型机械设备如发电机中，如电机主轴的传送功率为
750KW，当功率损失达到
0.1%时，轴承的温度将会快速上升。当采用红外温度传感器监测轴承温度时，就能确定主轴的状态是否摩擦增大或故障发生等。通过采用两个
IRt/c传感器，一个测量主轴温度，另一个测量轴承温度，如两者温度相差过大，则要进行设备检修程序。IRt/c系列产品可内置气体吹扫装置，以方便用于有灰尘或油水的场合。
|
|
10.IRt/c红外温度传感器用于轮胎温度测量 |
 |
车辆的轮胎温度测量有两个必要性：一是判定温度直接反映轮胎黏结状态和磨损情况；另一个原因是通过温度的测量来反映车辆悬挂系统的性能。红外温度传感器因其尺寸小巧、环境适应能力强和成本低廉以及可直接与通用数据采集系统连接等特点而广泛采用。IRt/c系列红外温度传感器可直接与通用型热电偶 |
|
的输入模块或仪表连接。同时它也能很好地解决接地问题，通常推荐客户选用
IRt/c.3x 或 IRt/c .5型红外温度传感器。 |
|
11.IRt/c红外温度传感器与数据采集系统的连接 |
 |
调制型热电偶数据采集产品所产生的信号漂移是由于在开关瞬态时产生的，IR系列产品为被动检测设备并根据所接受的红外线的辐射量而输出电压信号，但
IRt/c系列产品也有等效电阻和电容但比普通热电偶要小，许多接口设备产生泄漏电流包括热电偶可转换的低阻抗(小于100欧姆)，即使是输出阻抗较高的(约
3千欧姆)IR产品,许多接口产品也会引起漂移,但通过调整接口设备的
OFFSET或零点,也能很好地消除这个漂移。
如果传感器的输出线连接到接口设备的放大器的差动输入端,并将传感器的"-"端与地端直接连接,同时将屏蔽双绞线的屏蔽端也连接到地端,便能很好地解决漂移问题。 |
|
12.IRt/c红外温度传感器在有水蒸气场合中的应用 |
 |
通常地，工业冷却处理程序如钢铁制后的冷却中需要测量被冷却体的温度。当将
IRt/c系列产品放置冷却罐中测量温度时，要求 IRt/c传感器的工作温度不能超过
100摄氏度，如采用 IRt/c的配套冷却装置，无论是水冷还是气冷却都以可实现冷却。对于温度达到370℃冷却的工作环境，则必须采用水冷却方式和气体吹扫装置。气体吹扫装置的安装有两个重要性：一是保持传感器镜头的清洁；二是即使在非常高的环境温度下，内部热对流交换特性使得冷却达到最佳效果。IRt/c.3x是在这种场合下工作的最佳选择。 |
|
13.IRt/c红外温度传感器在产品封装和组装过程中对粘胶状态的监测 |
 |
粘胶的检测在许多组装和封装生产线上都没有相应的检测设备。IRt/c系列红外温度传感器能够同时实现对10000个点胶枪的温度检测，粘胶的黏结强度与胶的数量和温度成一定的函数关系，胶的辐射能量与胶的多少和温度成比例关系。IRt/c系列产品能以非接触测量的方式准确测量胶温度。 |
14.用IRt/c红外温度传感器测量轴辊和纸张、布料温度
-
测量镀铬轴辊的温度
要在这种环境下准确测量温度,对大多数红外温度传感器来说是件困难的事情,如在轴辊的非使用区域涂敷一层黑色涂料,则测量就容易的多。但由于可测量的区域非常小，所以要求选用光学分辨率稍高的IRt/c红外温度传感器，如型号为：IRt/c.3x，被测区域的尺寸可小于
6mm，IRt/c的测量区域为8mm。
-
双金属层轴辊的温度测量
双金属涂层的轴辊表面温度测量相对容易，但其表面易受灰尘、油水和不同的清洁程度而影响辐射率，最理想的方法是涂敷一层黑色条带。
-
非金属涂层的轴辊温度测量
可直接测量轴辊任意区域的温度，无须辅助措施。
|
 |
 |
|

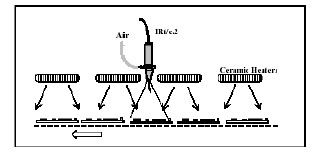

15.IRt/c红外温度传感器用于波峰焊接的线路板预热温度测量 |
|

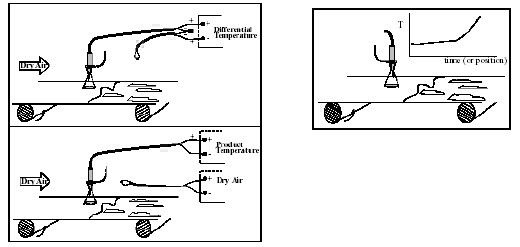

16.IRt/c红外温度传感器用于纸张、木材、纺织品、胶片烘干过程中的温度控制 |
 |
|
17.带大反射杯口的IRt/c红外温度传感器用于测量半导体加工过程中的硅片温度测量 |
 |
|

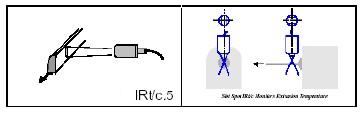

18.IRt/c红外温度传感器用于塑料挤出过程中的温度测量 |
 |
|
19.IRt/c红外温度传感器在危险化学品场合下的温度测量 |
 |
|
20.IRt/c红外温度传感器在面包生产过程中的温度测量 |
 |
|
21.IRt/c红外温度传感器在高频感应炉中的温度测量 |
|
22.IRt/c红外温度传感器在印刷和油墨干燥处理过程中的温度测量 |
 |
 |
|
23.IRt/c红外温度传感器在断续物料传送过程中的温度测量
|
 |
|
24.IRt/c红外温度传感器在电力传输和配电柜中的应用 |
 |
|
25.IRt/c红外温度传感器用于玻璃监测 |
 |
|
26.用IRt/c红外温度传感器来提高机床加工精度 |
 |
|
27.用IRt/c红外温度传感器来检测沥青温度 |
 |
|
28.IRt/c红外温度传感器检测高温物体 |
 |
|
29.用IRt/c红外温度传感器检测纸张、印刷品、图片、胶片、织物等的烘干点位置 |
 |
|
30.IRt/c红外温度传感器在印刷机上的应用 |
 |
|
31.IRt/c红外温度传感器用于火焰检测 |
 |
|
32.用侧瞄型IRt/c.SV红外温度传感器检测纸张、印刷品、图片、胶片、织物等目标温度 |
 |
|

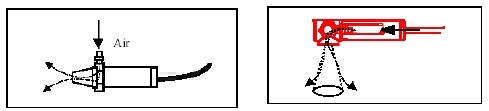

33.侧瞄型IRt/c.SV红外温度传感器在灰尘或水蒸气场合中的应用 |
 |
