工厂预标定型IRt/c探头系列
IRt/c系列高精度,非接触,无需电源,热电偶信号输出红外线温度传感器.
可选择工厂标定和现场调节.直接取代传统热电偶,适用于任何自动化生产过程,提高产品质量,加快生产速度,而无需更换原有仪表.也是OEM的最佳选择.
|
型号 |
技术参数 |
规格 |
|
超小型
uIRt/c 红外线温度传感器
|
测量范围
-45 -- 524℃
环境温度
-20 -- 100℃
量程范围
8种规格
距离系数 1:2（100度视角）
4:1（14度视角）
被测点尺寸
3 mm最小
波长范围
5 -- 14μm
输出阻抗
20-60 Kohms |
电 缆 热电偶补偿，20-30AWG
尺 寸 19.05
xΦ6.35
mm
重 量 30克，包括电缆线
外 壳 不绣钢，气密封装
防护等级 NEMA4,4X，IP65,
67 |
|
本安型
IRt/c.01
红外线温度传感器
 |
测量范围
-45 -- 290℃
环境温度
-18 -- 70℃
量程范围
8种规格
距离系数 1:1（60度视角）
被测点尺寸
8 mm 最小
波长范围
6.5 -- 14μm
输出阻抗
3 Kohms
|
电 缆 热电偶0.9米长，PVC
尺 寸 32.5
xΦ20mm
重 量 40克，包括电缆线
外 壳 高强度ABS，气密封装
防护等级 NEMA4,4X，IP65,
67 |
|
本安型IRt/c.03
红外线温度传感器
|
测量范围
-45 -- 290℃
环境温度
-18 -- 70℃
量程范围
8种规格
距离系数 3：1（17度视角）
被测点尺寸
6 mm 最小
波长范围
6.5 -- 14μm
输出阻抗
4~8 Kohms
封 装 ABS |
电 缆 热电偶0.9米长，PVC
尺 寸 32.5
xΦ20mm
重 量 40克，包括电缆线
外 壳 高强度ABS，气密封装
防护等级 NEMA4,4X，IP65,
67 |
|
本安型IRt/c
红外线温度传感器
|
测量范围
-45 -- 650℃
环境温度
-18 -- 100℃
量程范围
8种规格
距离系数 1：1（60度视角）
被测点尺寸
8 mm 最小
波长范围
6.5 -- 14μm
输出阻抗
3 Kohms |
电 缆 屏蔽双绞线0.9米长
尺 寸 44 xΦ12.7
mm
重 量 40克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67 |
|
本安型IRt/c.SV
红外线温度传感器
|
测量范围
-45 -- 650℃
环境温度
-18 -- 100℃
量程范围
8种规格
距离系数 1：1（60度视角）
被测点尺寸
8 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
3 Kohms |
电 缆 屏蔽双绞线0.9米长
尺 寸 57.8
xΦ12.7
mm
重 量 40克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67 |
|
本安型IRt/c.1X
红外线温度传感器
|
测量范围
-45 -- 650℃
环境温度
-18 -- 100℃
量程范围
8种规格
距离系数 1：1（60度视角）
被测点尺寸
8 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
3 Kohms
|
电 缆 屏蔽双绞线0.9米长
尺 寸 36 xΦ12.7
mm
重 量 40克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67 |
|
医学专用型IRt/c.2G-J-37
红外线温度传感器
 |
测量范围
35.5 -- 39.4℃
精 度
0.2℃
量程范围
25--40℃
距离系数 1：1（60度视角）
被测点尺寸
4 mm
最小
波长范围
2 -- 20μm
输出阻抗
10 Kohms
|
电 缆 屏蔽双绞线0.9米长
尺 寸 44 xΦ12.7
mm
重 量 40克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67 |
|
本安型IRt/c.3X
红外线温度传感器
|
测量范围
-45 -- 650℃
环境温度
-18 -- 70℃
量程范围
8种规格
距离系数 3：1（17度视角）
被测点尺寸
6 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
4 -- 8 Kohms |
电 缆 屏蔽双绞线0.9米长
尺 寸 44 xΦ12.7
mm
重 量 40克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67
内置吹扫装置 专为恶劣轻工环境设计
|
|
本安型IRt/c.3SV
红外线温度传感器
|
测量范围 -45
-- 650℃
环境温度
-18 -- 70℃
量程范围
8种规格
距离系数 3：1（17度视角）
被测点尺寸
5 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
4 -- 8 Kohms |
电 缆 屏蔽双绞线0.9米长
尺 寸 57.8
xΦ12.7
mm
重 量 40克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67
内置吹扫装置 专为恶劣轻工环境设计 |
|
本安型IRt/c.5
红外线温度传感器
|
测量范围
-45 -- 650℃
量程范围
8种规格
距离系数 5：1（11度视角）
被测点尺寸
20 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
4 -- 8 Kohms |
电 缆 屏蔽双绞线0.9米长
尺 寸 86 xΦ35
mm
重 量 184克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67
内置吹扫器 工作环境温度达200℃ |
|

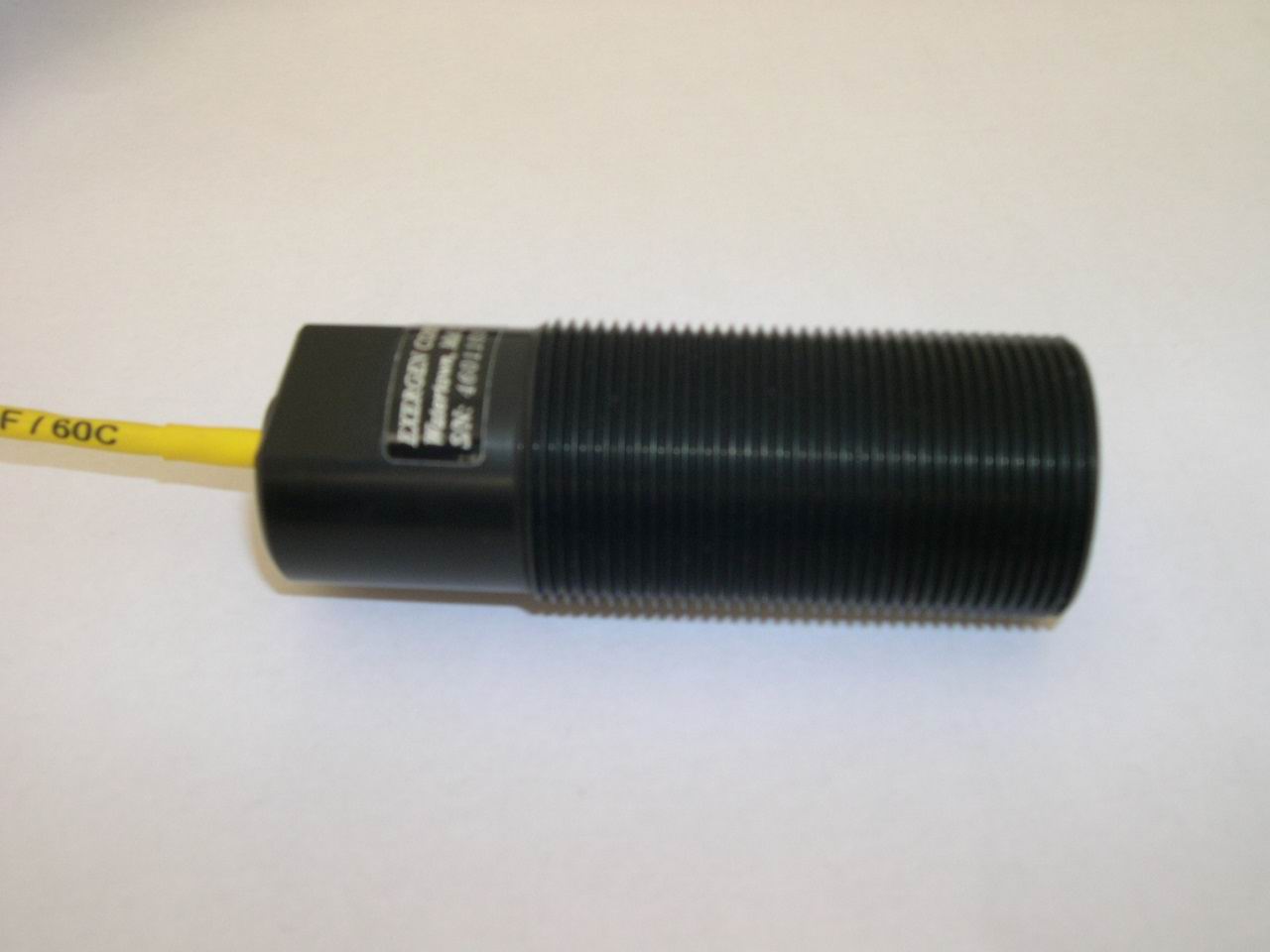

本安型IRt/c.07
红外线温度传感器
 |
测量范围
-45 -- 290℃
量程范围
8种规格
距离系数 ７：1（6度视角）
被测点尺寸
19 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
3.5 -- 14 Kohms |
电 缆 0.9米长,24AWG，PFA
尺 寸 82.5
xΦ19
mm
重 量 65克，包括电缆线
外 壳 高强度ABS，气密封装
防护等级 NEMA4X，IP67 |
|
本安型IRt/c.10
红外线温度传感器
|
测量范围
-45 -- 650℃
量程范围
8种规格
距离系数 10：1（6度视角）
被测点尺寸
20 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
4 -- 8 Kohms |
电 缆 屏蔽双绞线0.9米长
尺 寸 96 xΦ35
mm
重 量 184克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4X，IP65,
67
内置吹扫器 工作环境温度达200℃ |
|
本安型IRt/c.JR-10
红外线温度传感器
 |
测量范围
-45 -- 290℃
量程范围
8种规格
距离系数 10：1（6度视角）
被测点尺寸
20 mm
最小
波长范围
6.5 -- 14μm
输出阻抗
4 -- 8 Kohms |
电 缆 0.9米长,24AWG，PFA
尺 寸 82.5
xΦ19
mm
重 量 65克，包括电缆线
外 壳 高强度ABS，气密封装
防护等级 NEMA4X，IP67 |
|
IRt/c.01HH-K-RF 红外线温度传感器
|
测量范围
-18 to 27°C
距离系数 1
：1（60度视角）
响应时间
0.1秒
被测点尺寸
8 mm最小
波长范围
6.5 -- 14μm
输出阻抗
3 Kohms |
外 壳 ABS，气密封装
可直接浸水清洗
电 缆 0.76米
K型热电偶输出
食品冷藏箱温度测量专用 |
|
IRt/c.01HH
红外线温度传感器
|
测量范围
-45 -- 290℃
环境温度
-18 -- 70℃
量程范围
8种规格
距离系数 1：1（60度视角）
被测点尺寸
8 mm最小
波长范围
6.5 -- 14μm
输出阻抗
3 Kohms |
外 壳 ABS，气密封装
电 缆 0.76米
可与任何K型热电偶
手持显示仪表直接 |
预标定型IRt/c选型指南
预标定IRt/c型号代码
利用下面的型号代码A,B,C选型指南来确定合适的传感器：
IR
t/c.A＿B＿C
举例: IRt/c.3X-K-240F/120C
A
－选择探头类型
01 ABS封装，1:1视场
03 ABS封装，3:1视场
μ 超小型，不锈钢封装，1:2视场
IRt/c 不锈钢封装，1:1视场
1X 不锈钢封装，前端带安装螺纹，1:1视场
3X 不锈钢封装，前端带安装螺纹，集成空气吹扫器，3:1视场
5 不锈钢封装，带透镜型，集成空气吹扫器，5:1视场
07
ABS封装，7:1视场（仅K型热偶输出）
JR ABS封装，10:1视场（仅K型热偶输出）
10 不锈钢封装，带透镜型，集成空气吹扫器，10:1视场（仅K型热偶输出）
SV 不锈钢封装，侧瞄型，1:1视场
3SV 不锈钢封装，侧瞄型，集成空气吹扫器，3:1视场
B－
选择热电偶类型
J J型热电偶
K K型热电偶
T T型热电偶
E E型热电偶
C
－选择预标定范围
型号 预标定范围
98.6F/37C 人体温度范围
80F/27C (0-50℃)
140F/60C (20-90℃)
180F/90C (60-105℃)
240F/120C (80-120℃)
280F/140C (115-165℃)
340F/170C (140-190℃)
440F/220C (160-260℃)
现场可调节型IRt/c探头系列
|
型号 |
技术参数 |
规格 |
|
IRt/c.10A 红外线温度传感器
 |
测量范围
HiE -45 -1370℃
LoE 260-1370℃
量程范围 J、K，可调型为全量程
距离系数 10：1（6度视角）
最小探点 无孔径透镜20mm@180mm距离
1/2"孔径透镜13mm
在<90mm距离
1/4″孔径透镜6mm 在<25mm距离
波长范围 HiE 2-20μm
LoE 0.1-5μm |
输出阻抗
HiE 6-13千欧
LoE 9-18千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 86 xΦ35 mm
重 量 230克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃ |
|
IRt/c.20A 红外线温度传感器
 |
测量范围 HiE 260
~1650℃
LoE 540~1930℃
量程范围 J、K，可调型为全量程
距离系数 10：1（6度视角）
最小探点 无孔径透镜20mm在<400mm距离
1/2″孔径透镜13mm在230mm距离
1/4″孔径透镜6mm在<90mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm |
输出阻抗 HiE 6~13千欧
LoE 9~18千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 105 xΦ35 mm
重 量 248克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃ |
|
IRt/c.100A 红外线温度传感器
|
测量范围 HiE 540
~2760℃
LoE 82 0~2760℃
量程范围 R、S，可调型为全量程
距离系数 100：1（6度视角）
最小探点
无孔径透镜20mm在<2000mm距离
1/2″孔径透镜13在1270mm距离
1/4″孔径透镜6mm在<635mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 HiE 6~13千欧
LoE 9~18千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 265xΦ35 mm
重 量 570克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.2ACF 红外线温度传感器
 |
测量范围 HiE -18
~1370℃
LoE 260~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:30°
最小探点
2.9x 8.7 mm在43mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 51.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.2/15ACF 红外线温度传感器
 |
测量范围 HiE -18
~1370℃
LoE 260~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:30°
最小探点
2.9x 8.7 mm在43mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 51.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器工作环境温度达200℃
|
|
IRt/c.4ACF 红外线温度传感器
 |
测量范围 HiE -18
~1370℃
LoE 260~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:30°
最小探点
5.0mm在43mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 4~8 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 51.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.8ACF 红外线温度传感器
 |
测量范围 LoE
150~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:30°
最小探点
8.5mm在43mm距离
波长范围 LoE 0.1~5μm
输出阻抗 10 千欧
|
电 缆 屏蔽双绞线0.9米长
尺 寸 51.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.2/18AMF 红外线温度传感器
 |
测量范围 HiE -18
~1370℃
LoE 320~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:13°
最小探点
3.7mm在76mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 75.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.3AMF 红外线温度传感器
 |
测量范围 HiE 260
~1370℃
LoE 590~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:30°
最小探点
3.7mm在76mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 75.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.6AMF 红外线温度传感器
|
测量范围 HiE -18
~1370℃
LoE 370~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:13°
最小探点
6.5mm在76mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 75.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.12AMF 红外线温度传感器
 |
测量范围 LoE
200~1370℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:13°
最小探点
11.1mm在76mm距离
波长范围 LoE 0.1~5μm
输出阻抗 10 千欧
|
电 缆 屏蔽双绞线0.9米长
尺 寸 75.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.2/15ALF 红外线温度传感器
 |
测量范围 HiE 370
~1650℃
LoE 650~1930℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:11°
最小探点
3 x 7.2 mm在105mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 75.3xΦ35 mm
重 量 248克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.4ALF 红外线温度传感器
 |
测量范围 HiE 370
~1650℃
LoE 700~1930℃
量程范围 J、K，可调型为全量程
距离系数 Non-focus:11°
最小探点
3.5 mm在105mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 75.3xΦ35 mm
重 量 248克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.10/38AULF 红外线温度传感器
 |
测量范围 HiE
-18~1370℃
量程范围 J、K，可调型为全量程
距离系数 5°
最小探点
10x 38 mm在250mm距离
波长范围 HiE 6.5~14μm
输出阻抗 10
千欧
|
电 缆 屏蔽双绞线0.9米长
尺 寸 51.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.2AXLF 红外线温度传感器
 |
测量范围 HiE 590
~1930℃
LoE 1200~1930℃
量程范围 R、S，可调型为全量程
距离系数 Non-focus:5°
最小探点
1.8 mm在200mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 213xΦ35 mm
重 量 570克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.4AXLF 红外线温度传感器
 |
测量范围 HiE 480
~1930℃
LoE 930~1930℃
量程范围 R、S，可调型为全量程
距离系数 Non-focus:5°
最小探点
4.8 mm在200mm距离
波长范围 HiE 2~20μm
LoE 0.1~5μm
|
输出阻抗 10 千欧
电 缆 屏蔽双绞线0.9米长
尺 寸 75.3xΦ35 mm
重 量 248克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
|
IRt/c.10/38AULF 红外线温度传感器
|
测量范围 HiE
-18~1370℃
量程范围 J、K，可调型为全量程
距离系数 5°
最小探点
10x 38 mm在250mm距离
波长范围 6.5~14μm
输出阻抗 10 千欧
|
电 缆 屏蔽双绞线0.9米长
尺 寸 51.3xΦ35 mm
重 量 192克，包括电缆线
外 壳 不锈钢，气密封装
防护等级 NEMA4,4x，IP65, 67
内置吹扫器 工作环境温度达200℃
|
现场可调节IRt/c选型指南
IR t/c.
A--B--C
A
:探头类型 见上表中探头型号
B: 输出热电偶类型J K R S
C :被测目标材料
HiE
非金属,带涂层的金属表面
LoE 金属表面
|
