HKT22
       ※技术参数
电气参数
输出波形 方 波
输出相 A BZ三相或AB两相
消耗电流 ≤35mA
输出电流 2-12mA(单一通道)
响应频率 0~30KHZ
载空比 0.5T±0.1T
相位差 90°±45°
电源电压 DC -0.5V-7V±5%
输出电压 -0.5v-Vcc
脉冲数

100、200、250、256、300、(其它脉冲数用户需要预订)

电路特征
E-电压
***机械参数
位置信号
2种
抗冲击 980/S2,6ms,XYZ方向各2次
抗震动 50m/S2,10-200HZ,XYZ方向各2h
光栅盘惯量 ≤0.4gcm2
工作寿命
MTBF≥50000h(+25℃,2000rpm)
可选轴孔 ≤4mm
重量 约10g(0.5米电缆)

***环境参数

工作温度
30-85%无结露
储存温度
-40℃-85℃
工作温度
-40℃-85℃
防 护
防震、防尘IP50
※产 品 描 述
●HKT22系列是一种高性能、经济的两通道光电增量
带壳编码器。该编码器这种突出了高度可靠性、高分
辨率和组装简便。
HKT22采用的模块由一个LED光源和一个光电检测器IC
组成,外面采用SO-8表面安装迅速简便地安装到发动
机中。
●HKT22编码器以低成本提供了活动检测功能,使其
特别适合大容量应用,广泛应用于电机生产。
●分体式设计、适用于直流电机、伺服电机、机器人等
提供同心和高度定位工具。
※输出波形与信号位置精度
90℃常规产品不含Z信号;
从轴端看,顺时针旋转(CW)时的波形图;
※接线表
排线代号
颜色标记1
2
3
4
5
E输出
OV
N.C
SIGB
Vcc
SIGA
注:实际接线以编码器的标签为准。
型号说明
基本型号HKT22,轴径φ4,脉冲数256p/r,A、B两路信号,电源电压DC5V,电压输出E;
编码器型号记为:HKT2204-002G256B-5E

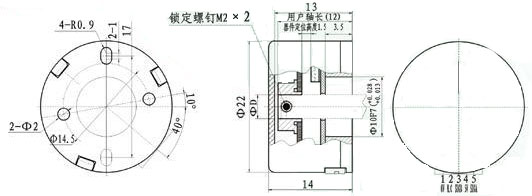

安装尺寸(单位MM)
