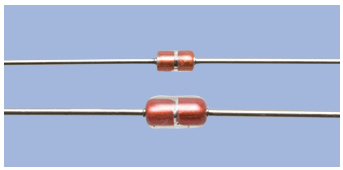

GA13，GA20，GH13，GH20系列

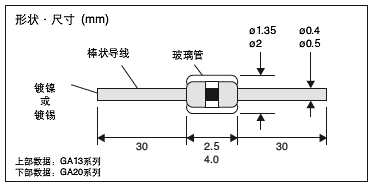

形状·尺寸

式样

• 电阻值容许偏差 ・・・・・・・・・

（GA13、GA20）±3％、±5％（R25）
（GH13、GH20）±1％、±2％、±3％（R25）


• B值容许偏差・・・・・・・・・・・・

（GA13、GA20）±3％（B25/50）
（GH13、GH20）±1％（B25/50）


• 端子电极・・・・・・・・・・・・・・・

镀镍或焊锡

• 使用温度范围・・・・・・・・・・・

-40℃〜+300℃
-40℃〜+150℃


• 散热系数・・・・・・・・・・・・・・・

（GA13、GH13） : δ=1.3mW/℃
（GA20、GH20） : δ=1.8mW/℃


• 熱時定数・・・・・・・・・・・・・・・

（GA13、GH13） : τ=14sec.
（GA20、GH20） : τ=25sec.


• 最大功率・・・・・・・・・・・・・・・

（GA13、GH13） : P=357mW　(300℃耐熱品)
（GA13、GH13） : P=162mW　(150℃耐熱品)
（GA20、GH20） : P=495mW　(300℃耐熱品)
（GA20、GH20） : P=225mW　(150℃耐熱品)

特 点

•可在高温下使用。

•适合自动插装。

特性

300ºC 耐热产品

GA13 系列

型 号	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3G202	2kΩ	3,470K	3,507K
3G302	3kΩ	3,470K	3,507K
6D502	5kΩ	3,950K	3,961K
6P303	30kΩ	3,948K	3,984K
3U104	100kΩ	3,965K	4,038K

GA20 系列

型 号	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3G202	2kΩ	3,470K	3,507K
3G302	3kΩ	3,470K	3,507K
6D502	5kΩ	3,950K	3,961K
6P203	20kΩ	3,948K	3,984K
6P303	30kΩ	3,948K	3,984K
3U503	50kΩ	3,965K	4,038K
3U104	100kΩ	3,965K	4,038K

GH13 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3G202	2kΩ	○	○	○	3,470K±1%	3,507K
3G302	3kΩ	○	○	○	3,470K±1%	3,507K
6D502	5kΩ	○	○	○	3,950K±1%	3,961K
6P303	30kΩ	○	○	○	3,948K±1%	3,984K
3U104	100kΩ	○	○	○	3,965K±1%	4,038K

GH20 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3G202	2kΩ	○	○	○	3,470K±1%	3,507K
3G302	3kΩ	○	○	○	3,470K±1%	3,507K
6D502	5kΩ	○	○	○	3,950K±1%	3,961K
6P203	20kΩ	○	○	○	3,948K±1%	3,984K
6P303	30kΩ	○	○	○	3,948K±1%	3,984K
3U503	50kΩ	○	○	○	3,965K±1%	4,038K
3U104	100kΩ	○	○	○	3,965K±1%	4,038K

150ºC 耐热产品

GA13 系列

型 号	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3H103	10kΩ	3,465K	3,502K
6E203	20kΩ	3,965K	4,016K
6H503	50kΩ	3,770K	3,820K

GA20 系列

型 号 Type	电阻值 R25	B 值 B25/50	B 值 B25/85	R-T DATA
				PDF	CSV
3H103	10kΩ	3,465K	3,502K

GH13 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3H103	10kΩ	○	○	○	3,465K±1%	3,502K
6E203	20kΩ	-	○	○	3,965K±1%	4,016K
6H503	50kΩ	○	○	○	3,770K±1%	3,820K

GH20 系列

型 号	电阻值				B25/50 B 值	B25/85 B 值	R-T DATA
	R25	电阻值容许偏差					PDF	CSV
		±1%	±2%	±3%
3H103	10kΩ	○	○	○	3,465K±1%	3,502K

表面贴装型

硬盘驱动器的温度补偿电路、CD・DVD刻录用光学头、电池组的温度控制等、途适用于各种温度检测回路。
高精度、小型化、高温耐热产品阵容。

形式名	形状	寸 尺	使用温度范围	电阻值(R25)	B 值(B25/50)
TZ05		1005	-40℃〜+150℃	±0.5〜1％	±0.3％
TD05, TD11		1005〜1608		±1〜3％	±1〜2％
TX03, TX05		0603〜1005	-40℃〜+125℃	±0.5〜1％	±0.3％
TH03, TH05, TH11, TH20		0603〜2012		±1〜3％	±1〜2％
TN・TC05, TN・TC10, TN11, TN・TC20		1005〜2012		±5〜10％	±3〜5％
MN18, MH18		φ1.35×3.5mm	-40℃〜+150℃	±1〜5％	±1〜3％
FH05, FH10		0.32×0.32mm、0.55or0.60×0.55or0.60mm	-40℃〜+125℃	±1〜3％	±1％

引脚型

适用于电池组的温度控制、电子体温计、汽车用途等的温度检测电路。
拥有树脂涂层品种和玻璃外壳品种。

形式名	形状	使用温度范围	电阻值(R25)	B 值(B25/50)
CN25, CH25		-40℃〜+110℃	（CN25）±3〜5％、（CH25）±1〜3％	（CN25）±3％、（CH25）±1％
RM16, RH16			（RM16）±3〜5％、（RH16）±1〜3％	（RM16)±3％、（RH16）±1％
BN35		-20℃〜+80℃	±1〜3％	±1％
BM22, BM38		-40℃〜+100℃	±1〜3％	±1％
BF05			±1〜3％	±1％
GR15, GR25		-40℃〜+300℃（+150℃）	±1〜5％	±1〜3％
GA13, GH13 GA20, GH20		-40℃〜+300℃（+150℃）	（GA13/GA20） ±3〜5％、 （GH13/GH20 ）±1〜3％	（GA13/GA20） ±3％、 （GH13/GH20） ±1％

用途分类

类别	形状	系列名
室内空调		CN25/CH25
室内空调		RM16/RH16
光通信模块		FH05/FH10
电池组		CN25/CH25
电池组		RM16/RH16
电池组		BN35
电池组		BM22/BM38
电池组		BF05

系列名	形状	用途	使用温度范围	热反应时间常数
ACA30, ACA35		空调气温、遥控器	-30〜＋100℃	〔大气中〕 （ACA-30）25秒 （ACA-35）50秒
ACH-18		空调换热器	-30〜＋100℃	〔水中〕 5秒
ACH-40・42・45・60		空调换热器	-30〜＋100℃	〔水中〕 （ACH-45）5秒 （ACH-40、 ACH-42）4.5秒 （ACH-60)10秒
ACD-45		空调排管	-30〜＋130℃	〔水中〕 5秒
CAE-60		汽车空调	-30〜＋100℃	〔水中〕 4秒
WDS-60		洗衣机、干燥机	-30〜＋150℃	〔水中〕 10秒
STS-40, STS-50, STS-51		测量表面温度	（STS-40） -30〜＋110℃ （STS-50、STS-51） -40〜＋150℃	〔铝快上〕 （STS-40）18秒 （STS-50）22秒 （STS-51）27秒
IBS-25		热水器	-30〜＋105℃	〔水中〕 0.8秒
HBS-45		温水器	-30〜＋100℃	〔水中〕 3秒
RFG-70		冰箱	-40〜＋80℃	〔水中〕 25秒
WTS-15		温水冲洗座便器	-30〜＋105℃	〔水中〕 0.5秒

请询问如上所述以外的式样。

用途分类

类别	形状	系列名
空调		ACA-30、ACA-35（气温用）
空调		ACH-18、 ACH-40/ACH-42/ACH-45/ACH-60（换热器）
空调		ACD-45（排管）
冰箱		RFG-70
洗衣机、干燥机		WDS-60
热水器・温水器用		IBS-25
热水器・温水器用		HBS-45
温水冲洗座便器用		WTS-15
测量表面温度		STS-40/STS-50/STS-51
