  压力传感器   半导体加速传感器 三菱热敏电阻   三菱压敏电阻   三菱天线  三菱浪涌吸收器  EMI滤拨器

热敏电阻  三菱MITSUBISHI电子元器件选型目录   三菱MITSUBISHI热敏电阻选型目录

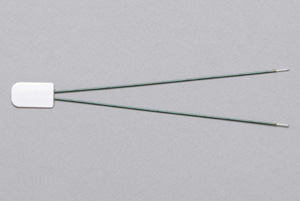

板载式热敏电阻

BF05系列

形状・寸尺

式样

● 电阻值容许偏差 ・・・・・・・・・
±1%, ±2%, ±3%(R25)
● B值容许偏差・・・・・・・・・・・・
±1%(B25/50)
● 端子电极・・・・・・・・・・・・・・・
聚氨酰被覆线
● 使用温度范围・・・・・・・・・・・
-40℃〜+100℃
● 散热系数・・・・・・・・・・・・・・・
δ=1.5mW/℃
● 最大功率・・・・・・・・・・・・・・・
P=112mW

特性

BF05 系列

型 号
电阻值
B25/50
B 值

B25/85
B 值

热时间常数(秒)
R-T DATA
R25
电阻值容许偏差
±1%
±2%
±3%
PDF
CSV
3I103
10kΩ
3,392K±1%
3,416K
10





热敏电阻

采用本公司独有材料实现高精度温度检测的热敏电阻。
可满足表面贴装型/引脚型/传感器型的各种需要的形状。

热敏电阻 TD TZ TN・TC TH TX

形状分类

表面贴装型

硬盘驱动器的温度补偿电路、CD・DVD刻录用光学头、电池组的温度控制等、途适用于各种温度检测回路。
高精度、小型化、高温耐热产品阵容。

形式名 形状 寸 尺 使用温度范围 电阻值(R25) B 值(B25/50)
TZ05 1005 -40℃〜+150℃ ±0.5〜1% ±0.3%
TD05, TD11 1005〜1608 ±1〜3% ±1〜2%
TX03, TX05 0603〜1005 -40℃〜+125℃ ±0.5〜1% ±0.3%
TH03, TH05, TH11, TH20 0603〜2012 ±1〜3% ±1〜2%
TN・TC05, TN・TC10, TN11, TN・TC20 1005〜2012 ±5〜10% ±3〜5%
MN18, MH18 φ1.35×3.5mm -40℃〜+150℃ ±1〜5% ±1〜3%
FH05, FH10 0.32×0.32mm、0.55or0.60×0.55or0.60mm -40℃〜+125℃ ±1〜3% ±1%
引脚型

适用于电池组的温度控制、电子体温计、汽车用途等的温度检测电路。
拥有树脂涂层品种和玻璃外壳品种。

形式名 形状 使用温度范围 电阻值(R25) B 值(B25/50)
CN25, CH25 -40℃〜+110℃ (CN25)±3〜5%、(CH25)±1〜3% (CN25)±3%、(CH25)±1%
RM16, RH16 (RM16)±3〜5%、(RH16)±1〜3% (RM16)±3%、(RH16)±1%
BN35 -20℃〜+80℃ ±1〜3% ±1%
BM22, BM38 -40℃〜+100℃ ±1〜3% ±1%
BF05 ±1〜3% ±1%
GR15, GR25 -40℃〜+300℃(+150℃) ±1〜5% ±1〜3%
GA13, GH13
GA20, GH20
-40℃〜+300℃(+150℃) (GA13/GA20)
±3〜5%、
(GH13/GH20
)±1〜3%
(GA13/GA20)
±3%、
(GH13/GH20)
±1%

用途分类

类别 形状 系列名
室内空调 CN25/CH25
室内空调 RM16/RH16
光通信模块 FH05/FH10
电池组 CN25/CH25
电池组 RM16/RH16
电池组 BN35
电池组 BM22/BM38
电池组 BF05

热敏传感器

拥有适应家电、汽车用等各种需要的形状。
长短引脚线、追加接头等均可应付。

形状分类

系列名 形状 用途 使用温度范围 热反应时间常数
ACA30, ACA35 空调气温、遥控器 -30〜+100℃ 〔大气中〕
(ACA-30)25秒
(ACA-35)50秒
ACH-18 空调换热器 -30〜+100℃ 〔水中〕
5秒
ACH-40・42・45・60 空调换热器 -30〜+100℃ 〔水中〕
(ACH-45)5秒
(ACH-40、
ACH-42)4.5秒
(ACH-60)10秒
ACD-45 空调排管 -30〜+130℃ 〔水中〕
5秒
CAE-60 汽车空调 -30〜+100℃ 〔水中〕
4秒
WDS-60 洗衣机、干燥机 -30〜+150℃ 〔水中〕
10秒
STS-40, STS-50, STS-51 测量表面温度 (STS-40)
-30〜+110℃
(STS-50、STS-51)
-40〜+150℃
〔铝快上〕
(STS-40)18秒
(STS-50)22秒
(STS-51)27秒
IBS-25 热水器 -30〜+105℃ 〔水中〕
0.8秒
HBS-45 温水器 -30〜+100℃ 〔水中〕
3秒
RFG-70 冰箱 -40〜+80℃ 〔水中〕
25秒
WTS-15 温水冲洗座便器 -30〜+105℃ 〔水中〕
0.5秒

请询问如上所述以外的式样。

用途分类

类别 形状 系列名
空调 ACA-30、ACA-35(气温用)
空调 ACH-18、
ACH-40/ACH-42/ACH-45/ACH-60(换热器)
空调 ACD-45(排管)
冰箱 RFG-70
洗衣机、干燥机 WDS-60
热水器・温水器用 IBS-25
热水器・温水器用 HBS-45
温水冲洗座便器用 WTS-15
测量表面温度 STS-40/STS-50/STS-51

采用本公司独有材料实现高精度温度检测的热敏电阻。
可满足表面贴装型/引脚型/传感器型的各种需要的形状。
