贴片型EMI滤波器一览表

系列	形状	等效电路	特 点	用 途
LC复合EMI 滤波器 LCA10, LCA20系列			• LC复合EMI滤波器LCA系列是组合了L(电感器)和C(电容器)的高性能三端子表面贴装元件。采用本公司独有的小型、高性能化技术，与以往产品相比，衰减系数更大、除噪频带更宽，特别适用于高频、高速信号线的降噪。	•  电视机、录像机、DVD等数字影像设备 　 •  传真机、调制解调器、ADSL终端等信息通信设备 　 •  复印机、个人电脑、游戏机等数字设备 　 •  其它各种电子设备的降噪方案
LC复合EMI 滤波器 LFA10系列			•  由L(电感器)和C(电容器)复合而成的高性能单片式EMI滤波器 　 •  具有急剧的插入损失特性，可在宽频率范围内防止噪声 　 •  可打上标记
LC复合EMI 滤波器 LFA20系列
LC复合EMI 滤波器 LFA30系列
LC复合EMI 滤波器阵列 LCG14系列			•  由L(电感器)和C(电容器)复合而成的高性能单片式EMI滤波器 　 •  具有急剧的插入损失特性，可在宽频率范围内防止噪声 　 •  1608形状 　 •  2012形状 　 •  3216形状 　 •  4路阵列LC滤波器 　 •  LFH24系列为小型 　 •  LCA24系列为低容值型 　 •  LCA14系列为小型	•  便携设备及各种电子设备的降噪方案 　 •  数字影像设备等各种电子设备的降噪方案 　 　 •  便携设备及各种电子设备的降噪方案
LC复合EMI 滤波器阵列 LCA14,24系列
LC复合EMI 滤波器阵列 LFA24,LFH24系列
LC复合EMI 滤波器 LFA34系列
LC复合EMI 滤波器 LFB30额定电流1A系列			•  由L(电感器)和C(电容器)复合而成的高性能单片式EMI滤波器 　 •  具有急剧的插入损失特性，可在宽频率范围内防止噪声 　 •  DC电源线路用 　 •  额定电流：1A 但LFB20-3D1E471M、LFB30-3D1E471M为2A产品	•  各种数字设备的DC电源线路的降噪方案
EMI滤波器 LFB10,LFB20,LFB30 2A系列
LC复合EMI 滤波器 (双端子型) LZA05系列			•  本滤波器利用LC共振，可在宽频率范围内使用。 同时，也是带阻型EMI滤波器，备有可选择阻带的产品系列。即使对于接地不稳定的设备、电路，也能发挥稳定的降噪方案效果。	•  便携设备及各种电子设备的降噪方案

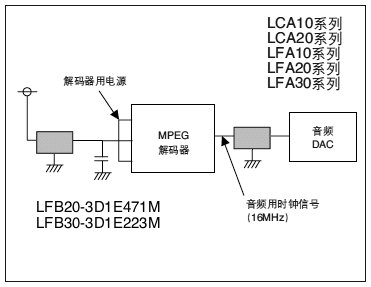

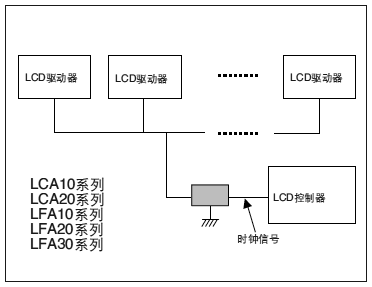

时钟线的降噪方案

• 液晶面板、各种数字设备
Mobile phone, LCD panel, DigitalEquipment

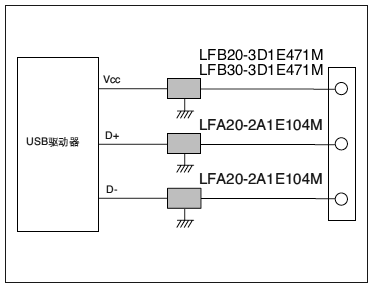

USB1.1的降噪方案

• PC、PC外围设备

数据线的降噪方案

• 复印机、液晶面板、各种数字设备
Mobile phone, Copier, LCDpanel, DigitalEquipment

电源线路的降噪方案

• IC电源线

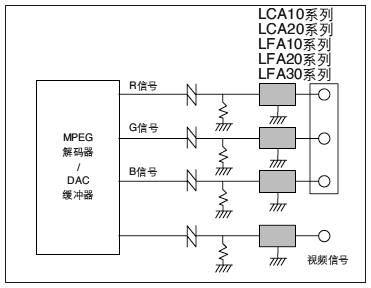

视频线路的降噪方案

• PC、数字电视、游戏机、车载导航设备

EMS对策

• 游戏机、各种使用微电脑的设备

特点

• 超小型、薄型。
• 急剧的插入损失特性。
• 适用于宽频带的降噪。
• 无方向极性，使用方便。
　

用途

• 电视机、录像机、DVD等数字影像设备
• 传真机、调制解调器、ADSL终端等信息通信设备
• 复印机、个人电脑、游戏机等数字设备
• 其它各种电子设备的降噪

型号构成

LCA	10		2A	1E	683	M	T
系列名	形状 LCA10:1.6×0.8 LCA20:2.0×1.25		额定电流 2A:100mA	额定电压 1E:25V	断开频率 68MHz	断开频率容限 M:±20％	包装形式 T: 带装 B: 散装

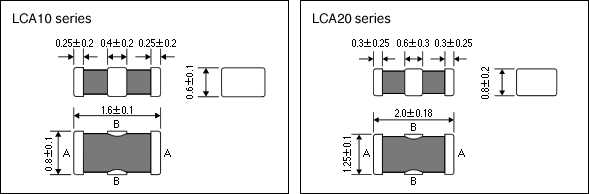

形状·尺寸(mm)

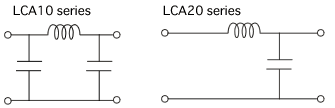

等效电路

型号一览表

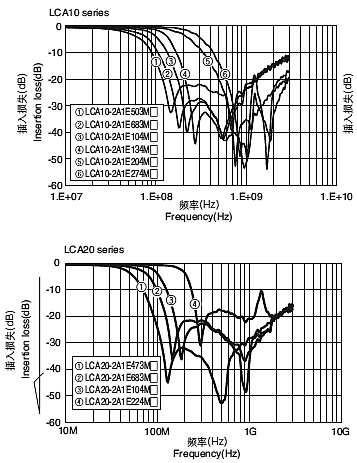

插入损失特性(参考)

电路图

特点

• 采用诱电体和磁性体一体化的单片结构。
• 超小型、薄型。
• 急剧的插入损失特性。
• 适用于宽频带的降噪。
• 无方向极性，使用方便。

用途

• 电视机、录像机、DVD等数字影像设备
• 传真机、调制解调器、ADSL终端等信息通信设备
• 复印机、个人电脑、游戏机等数字设备
• 其它各种电子设备的降噪方案

LFA10系列		LFA20系列		LFA30系列		结构图(参考)

型号构成

LFA	10		2A	1E	223	M	T	E
系列名	形状 　 10: 1.6× 0.8mm 20: 2.0× 1.25mm 30: 3.2× 1.6mm 　 (L) (W)		额定电流 2A:100mA	额定电压 1E:25V	断开频率	断开频率 容许偏差 M: ±20%	包装形式 　 T: 带装 B: 散装	标记 　 E: 有 空白: 无 　  LFA10 : 无

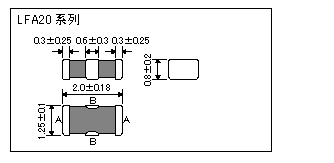

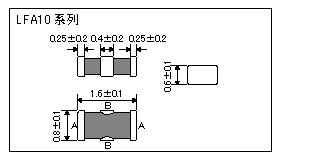

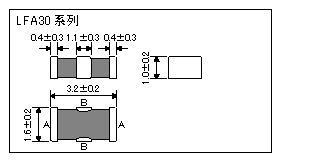

形状·尺寸(mm)

等效电路

	LFA10 系列	LFA20, 30 系列

型号一览表

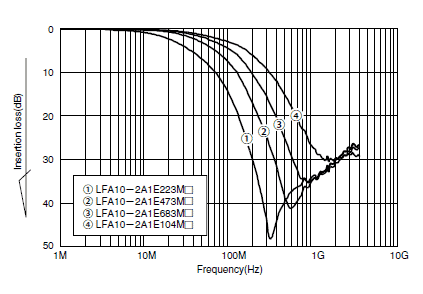

插入损失特性(参考)

LFA10 系列

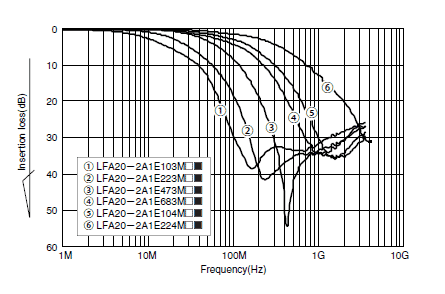

LFA20 系列

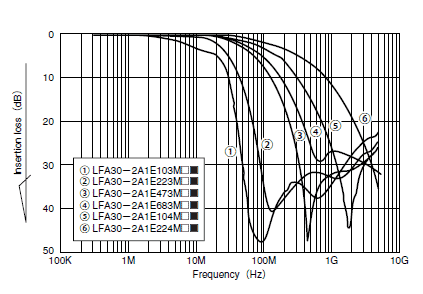

LFA30 系列

电路图
