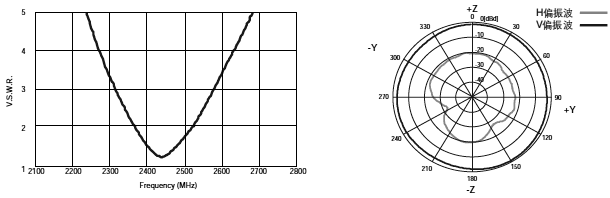

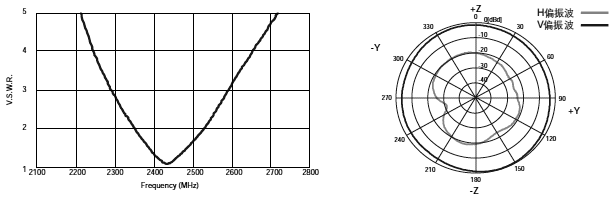

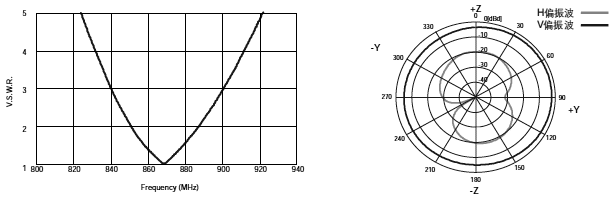

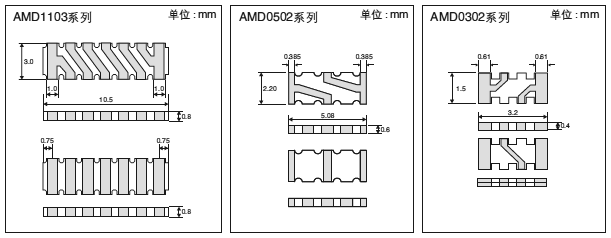

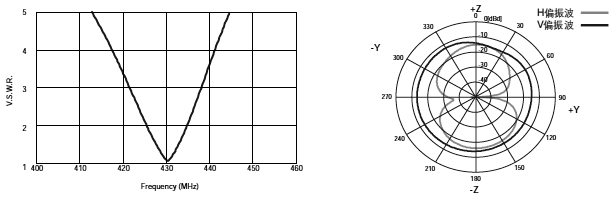

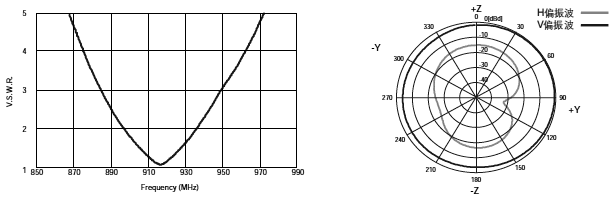

压力传感器   半导体加速传感器 三菱热敏电阻   三菱压敏电阻   三菱天线  三菱浪涌吸收器  EMI滤拨器 表面贴装陶瓷天线选型目录下载   表面贴装诱电式贴片天线是结合了应用广泛的本公司高频陶瓷技术与最先进高频设计技术的高性能诱电式天线。具有小型、薄型、频带宽的特性。适合配置于小型便携式设备及通信模块中。 　 表面贴装电介质陶瓷天线 : AHD 系列 　 特点 •  小型、超薄的全向性天线。 •   比组装基板还薄，适合配置在卡片式设备内。 •  备有频率系列产品，可迅速提供最适合贴装条件的天线。  表面贴装电介质陶瓷天线 : AMD 系列 　 特点 •  小型、薄型天线 •  高增益 •   无方向极性 •  利用外部调整电路，可改变适用频带 AMD1103-ST01：400MHz~1000 MHz AMD0502-ST01、AMD0302-ST01：2400MHz频带 　 产品系列 型 号 形 状 频率范围 尺 寸 用 途 AHD1403-244ST01 2400-2484MHz 13.5×3.0×0.8mm ・ Bluetooth ・ ZigBee ・ 无线LAN AHD1103-244ST01 2400-2484MHz 10.5×3.0×0.8mm ・ Bluetooth ・ ZigBee ・ 无线LAN AHD1403-191ST01 1880-1920MHz 　 13.5×3.0×0.8mm ・ PHS ・ DECT AMD1103-ST01 利用外部调整电路， 可在400~1000MHz的 范围内改变适用频带 　 10.5×3.0×0.8mm ・ 遥测仪(工业用、医疗用)、遥控器、数据通信、无钥门禁系统、发动机防盗锁止系统、汽车防盗语音通信 AMD0502-ST01 利用外部调整电路， 可调整为2400MHz频带 5.08×2.2×0.6mm ・ Bluetooth ・ ZigBee ・ 无线LAN AMD0302-ST01 利用外部调整电路， 可调整为2400MHz频带 3.2×1.5×0.4mm ・ Bluetooth ・ ZigBee ・ 无线LAN 表面贴装陶瓷天线>AHD系列 　 AHD系列 适用于各种各样的系统，覆盖宽频带范围。您一定能够找到满意的产品。 　 　 表面贴装陶瓷天线>AMD系列 　 AMD系列 　 表面贴装诱电式贴片天线AMD系列是结合了应用广泛的本公司高频陶瓷技术与最先进高频设计技术的高性能绝缘天线。具有小型、薄型、频带宽的特性。适合配置于小型便携式设备及通信模块中。 　 特点 小型、薄型天线 高增益 无方向极性 利用外部调整电路，可改变适用频带 AMD1103-ST01：400MHz∼1000 MHz AMD0502-ST01、AMD0302-ST01：2400MHz频带 　 用途 ●AMD1103-ST01 遥测仪(工业用、医疗用)、遥控器、数据通信、无钥门禁系统、发动机防盗锁止系统、汽车防盗语音通 ●AMD0502-ST01、AMD0302-ST01 Bluetooth、ZigBee、无线LAN 　 　 型号构成 AMD 1103 ST01 T 　 系列名 　 尺寸 选项 　 管理记号 　 包装形式 　 　 　 　 　 　 　 　 　 T： 带装 B： 散装 形状·尺寸 电气特性(参考值) AMD1103-ST01 　调整频率 V.S.W.R.≤3的带宽 最大增益 平均增益 430MHz 16MHz -10.9dBd -13.1dBd 868MHz 60MHz -2.2dBd -5.3dBd 915MHz 65MHz -0.5dBd -4.0dBd AMD0502-ST01 　调整频率 V.S.W.R.≤3的带宽 最大增益 平均增益 2440MHz 300MHz -0.5dBd -3.9dBd AMD0302-ST01 　调整频率 V.S.W.R.≤3的带宽 最大增益 平均增益 2440MHz 270MHz -0.5dBd -3.8dBd 　 AMD1103-ST01 V.S.W.R.的特性及其放射特性(参考): 430MHz调整 　 V.S.W.R.的特性及其放射特性(参考): 868MHz调整 　 V.S.W.R.的特性及其放射特性(参考): 915MHz调整 AMD0502-ST01 V.S.W.R.的特性及其放射特性(参考): 2440MHz调整 　 AMD0302-ST01 V.S.W.R.的特性及其放射特性(参考): 2440MHz调整 　 　 ＊上述特性为典型特性，并非保证特性。 　 表面贴装陶瓷天线>技术 　 技术 尖端与成熟高水平地融合。适时(Just in time)地响应时代的需求。 电波是指电场和磁场相互以交错连接的状态向空间传播所形成的一种波。准确地讲叫做电磁波。在日本的《电波法》当中，有“频率在300万兆赫以下的电磁波叫做电波”的规定。 天线是把电能以电波的形式向空中辐射，或捕捉空中的电能并将其转换成电能的装置。 　 天线是电路与自由空间之间的电力转换器，所以其性能指标要将以下两点融为一体。 　 (1) 与电路一侧的接点处的输入特性 　 (2) 与自由空间的接点处的辐射特性 　 输入特性 　 在馈电点应不向电路反射，把电能充分提供给天线 > 如果天线的输入阻抗和馈点线路的阻抗不匹配，则在其分界点就会发生反射，电能就无法提供给天线。 　 辐射特性 　 提供给天线的电能在天线内部应不发生损失，并以电波的形式辐射出去。 >如果用损耗大的材料（导体、电介质）来制造天线。、好不容易提供给天线的电能还没来得及辐射就变成热能损耗掉了。 通常天线的性能用以下的特性来表述。 (1) 输入特性 　 频率回波损耗图… 数值越小则说明该频率下的匹配越好 频率-VSWR图… 同样，数值越小则说明匹配越好。 * 带宽… 匹配良好的频率范围越宽，越说明是好天线。 这里，匹配良好的频率范围是指VSWR的数值为3以下… (回波损耗为-6dB以下) 　 (2) 辐射特性 　 辐射特性图… 表述天线向各个方向辐射的强度。 图形凸起的方向表明电波朝此方向发射得更强。 通常用3个平面（XY、YZ、ZX面）来表达。 增益[dBd] … 与标准天线（偶极子天线）的比例。 通常用3个平面（XY、YZ、ZX面）的平均值来表达。 以垂直偏振波与水平偏振波的合成作为電力增益。 由于安装天线的电路板的形状、安装位置周围的环境以及包容电路板的机壳的影响，性能会发生偏移，几乎所有的用户都需要专门的调整。修正这些偏移，让天线发挥出原有的功能的工作叫做微调。使用各种各样的元件、仪器来进行调整而积累的实践经验对这一工作十分重要，是天线生产厂家展示其技术的地方。 只有这样才能保证迅速地满足用户的需求。 　 　 　 收到客户的电路板 (1) 安装标准品以掌握特性的偏移 (2) 从频率补偿系列和阻抗补偿系列中选择适宜的修正器件 (3) 将修正器件安装在电路板上，确认特性的偏移 根据需要重复（２）（３）步骤进行微调 在本公司的电波暗室中测试辐射图、中心频率及通带上下限频率处的增益 　 向客户发送记载有最适宜产品及其测试结果的技术资料 　 　 (1)我们预想了各种各样的特性偏移，特意制作了一系列性能反向偏离标准品的产品用来补偿特性偏移。 • 频率补偿系列产品 对于安装时的频率偏移，将中心频率移回要求的频率时所需要的产品。 • 阻抗补偿系列产品 由于安装的电路板的形状、天线周围的情况的不同，阻抗也会有所变化。通常，这种情况要使用电容、电感构成的匹配电路。但是本公司预先准备了由3种产品组成的系列，尽可能不用匹配电路，从而迅速地实现阻抗匹配。 (2) 测试环境的充实 我们备有电波暗室、测试仪等完整的测试环境，能够顺利完成测试。 (3) 资料整理的标准化 对资料的格式进行了标准化，确保迅速地整理数据。 * 如果您允许口头答复，我们可以在收到电路板2天以内通知您使用哪种产品最适合。 根据不同的用途选择合适的天线很重要。 1) 小型天线要注意！ 使用贴片天线时，要结合安装部分挖去的接地铜箔的面积来决定天线的大小。即使选择很小的天线，由于为了发挥其特性需要将接地铜箔挖去较大的面积，结果天线部分占用的电路板总体面积增大。 > 本公司设计了包括安装部分被挖去的接地铜箔的面积的天线系统的面积，向您推荐最佳的安装方法。另外，如果安装位置有余地的话，应尽量选择大一些的天线。（理论证明，天线的体积越小，则其特性越差。） 2) 根据不同的情况选择合适的方向性。 接收方向确定的情况下，应选择带有方向性的天线。否则，向不必要的方向发射电波是一种浪费。 > 本公司备有带方向性和不带方向性的系列产品供您选择。 3) 宽带天线的陷阱！ 回波损耗特性的损耗部分是辐射电能和损失电能合起来的值。如果损失的电能多的话，即便一点也不向空间辐射，也会造成宽带特性良好的假相。为了正确地判断带宽，要根据增益的频率特性来判断。 > 本公司将所定频率范围内的平均增益作为必备数据向您提供。 4) 匹配电路的损失不可忽视！ 匹配电路是为了与馈电线路的阻抗相适合而设置的。实际上这个匹配电路是电能损失的重要因素。如果天线的输入阻抗一开始就与线路的阻抗相匹配，则匹配电路就是没有必要的。 > 本公司不使用匹配电路就能够迅速地微调天线本身的输入阻抗。 　 表面贴装电介质陶瓷天线 | 77-84 | 表面贴装电介质陶瓷天线 77. 产品系列 78. AHD系列 80. AMD系列 82. 推荐焊盘布局 83. 包装形式 84. 推荐焊接条件
