产品详细介绍

产品概述：

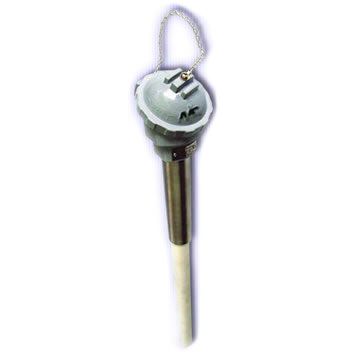

　　WR系列工业用热电偶作为温度测量传感器 ,通常与温度变送器、调节器及显示仪表等配套使用,组成过程控制系统，用以直接测量或控制各种生产过程中0-1800℃范围内的流体、蒸汽和气体介质以及固体表面等温度。
　　热电偶是由两种不同成分的导体两端接合成回路时,当两接合点温度不同时，就会在回路内产生热电流。如果热电偶的工作端与参比端存在有温差时，显示仪表将会批示出热电偶产生的热电势所对应的温度值。
　　热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关、与热电极的长度、直径无关。
　　各种热电偶的外形常因需要而极不相同，但是它们的基本结构却大致相同，通常由热电极、绝缘套保护管和接线盒等主要成分组成。

产品特点

装配简单，更换方便；
压簧式感温元件，抗振性能好；
测温范围大；
机械强度高，耐压性能好。

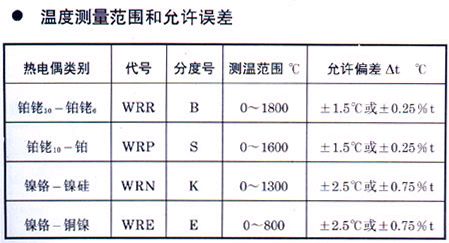

测量温度及允差

热电偶类别代号分度号最高温度测量温度允许偏差△t℃
铂铑30-铂铑5 WRR B 0~1800 0-1600 ±1.5℃或±0.25%t
铂铑10-铂 WRP S 0~1600 0-1300 ±1.5℃或±0.25%t

　

名称		极性	代号	名义化学成份%
名称		极性	代号	PE	Rh
铂铑₁₀-铂	铂铑10合金丝	正极	SP	90	10
铂铑₁₀-铂	铂丝	负极	SN	100	0
铂铑₁₃-铂	铂铑13合金丝	正极	RP	87	13
铂铑₁₃-铂	铂丝	负极	RN	100	0
铂铑₃₀-铂铑₆	铂铑30合金丝	正极	BP	70	30
铂铑₃₀-铂铑₆	铂铑6合金丝	负极	BN	94	6

　

（2）偶丝直径及允许偏差、分度号。
偶丝的直径及允许偏差、分度号符合下表规定：
偶丝的圆度不得超过直径的允许偏差：

名称	分度号	直径	允许偏差
铂铑₁₀-铂	S	0.5	-0.020
铂铑₁₃-铂	R	0.5	-0.015
铂铑₃₀-铂铑₆	B	0.5	-0.015

（3）铂铑热电偶丝的国家标准、测量范围及温度允许偏差：

名称	国家标准	等级	使用温度范围	允许偏差
铂铑₁₀-铂	GB/T3772-1998	Ⅰ	0℃～1100℃	±1 ℃
		Ⅰ	1100℃～1600℃	±[1+(t-1100)*0.003] ℃
		Ⅱ	0℃～600℃	±1.5 ℃
		Ⅱ	600℃～1600℃	±0.25 %t
铂铑₁₃-铂	GB/T1598-1998	Ⅰ	0℃～1100℃	±1 ℃
		Ⅰ	1100℃～1600℃	±[1+(t-1100)*0.003] ℃
		Ⅱ	0℃～600℃	±1.5 ℃
		Ⅱ	600℃～1600℃	±0.25 %t
铂铑₃₀-铂铑₆	GB/T2902-1998	Ⅱ	600℃～1700℃	±0.25 %t
		Ⅲ	600℃～800℃	±4 ℃
		Ⅲ	800℃～1700℃	±0.5%t

注：t为被测温度（℃）
　

型号表示：

主要技术参数：

　
