产品名称:激光二极管控制器
产品型号: LDC500/LDC501/LDC502
产品品牌: SRS
激光二极管控制器 - 高稳定,低噪声电流源,集成温度控制器 - 价格低廉。
LDC500系列是控制激光二极管电流和温度的理想工具。优异的性能和功能,价格也仅为其他设备的一半。该LDC501有高达500mA电流输出,其均方根噪声小于1μA,而LDC500有高达100 mA的电流输出和低于0.3μA的噪音。
采用低噪声电流源,一个36瓦高精度温度控制器,和标准的计算机接口,包括以太网,LDC500系列是您的激光二极管测试和控制应用的理想选择。

易于操作的界面
LDC500系列有一个直观的用户界面和许多第一次使用的用户将无需打开操作手册(虽然我们建议您阅读手册)就能够操作的设备。与同类型设备相比,LDC500系列控制器有一个参数输入专用的显示屏。你不必牺牲当前的温度或电流监测就能简单地更改仪器设置 – 显示器上有单独的两行,蓝色的字母。此外,明亮的5位绿色LED显示屏不断监控电流和温度,数字足够大可以轻松地在实验室中任何地方读取。

激光二极管保护
多重激光二极管保护功能,包括慢启动导通,可调节电流限制,以及电压可调,让您的激光二极管发生突发事件时的更加安全。快速关闭和完全停止提供与激光间歇接触的外部保护。结合这些功能提供可靠的,安全的控制您的激光二极管。

线性电源供电
独立的线性电源用于激光二极管控制器和温度控制器供电。被设计成带有磁屏蔽的环形变压器,并提供超低纹波,稳定的独立电源。

计算机控制
LDC500系列的远程控制可通过GPIB,RS - 232和以太网接口进行。所有仪器的功能可以通过任何接口控制和读取。多达九个完整的仪器配置可以保存在内存中,并在任何时间调出。一个TTL触发输出也可以同步其他测试设备。

激光二极管控制器
为确保稳定的光从激光二极管输出,LDC500系列LD控制器提供了无噪声,精密的操作。其精确± 0.01%FS,自动测试设置,噪音低至0.2μA,他们满足漂移规范
该控制器有两种激光二极管的工作模式:恒定电流和恒定功率。恒流模式(CC)可以设计电流源输出一个精确的DC振幅。另外,恒定功率模式(CP)的伺服系统电流源保持一个恒定的光电二极管信号。两种控制模式都可以让你添加一个外部调制信号,可调带宽高达1.2(在CC模式)或10(在CP模式)。
另一特性是LDC500系列提供的是一个完全可编程的光电二极管的偏置电压。您可以在前面板设定0和5伏的偏见电压,或通过计算机接口远程设置。

无扰切换
LDC500系列独特的功能是动态的“无扰”CC和CP之间转换。此功能意味着你不必关闭激光进行切换-只需按下电流/电源按钮。

36 W温度控制器
该LDC500系列集成36 W 温度控制器可调节0.001 º C分辨率,测量精度为0.01 º C的温度(用校准传感器)。它保持一个典型的稳定性,并具有很宽的温度控制范围。
TEC的控制器还具有两种操作模式:恒温模式扫描(CT)控制TEC电流,以维持一个固定的温度(或传感器原始值),而恒流模式(CC)的工作在固定的电流。热敏电阻,

RTD和IC传感器都被支持。
该LDC500系列具有自动调谐功能,可自动优化PID回路控制器的参数。当然,全手动控制同样可以。TEC可以很容易的实现CT和CC模式的动态“无扰”转移-只需按下温度/电流

按钮。
在线热敏电阻计算器

关于热稳定性
在一个典型的实验室环境温度变化经常超过摄氏几度以上的情况。如果你的控制器是达不到要求,则微小的温度变化可能意味着激光二极管电流巨大的变化。
该LDC500和LDC501有10 ppm/°C的温度系数,使其成为实验室中理想的高精度激光二极管控制器。

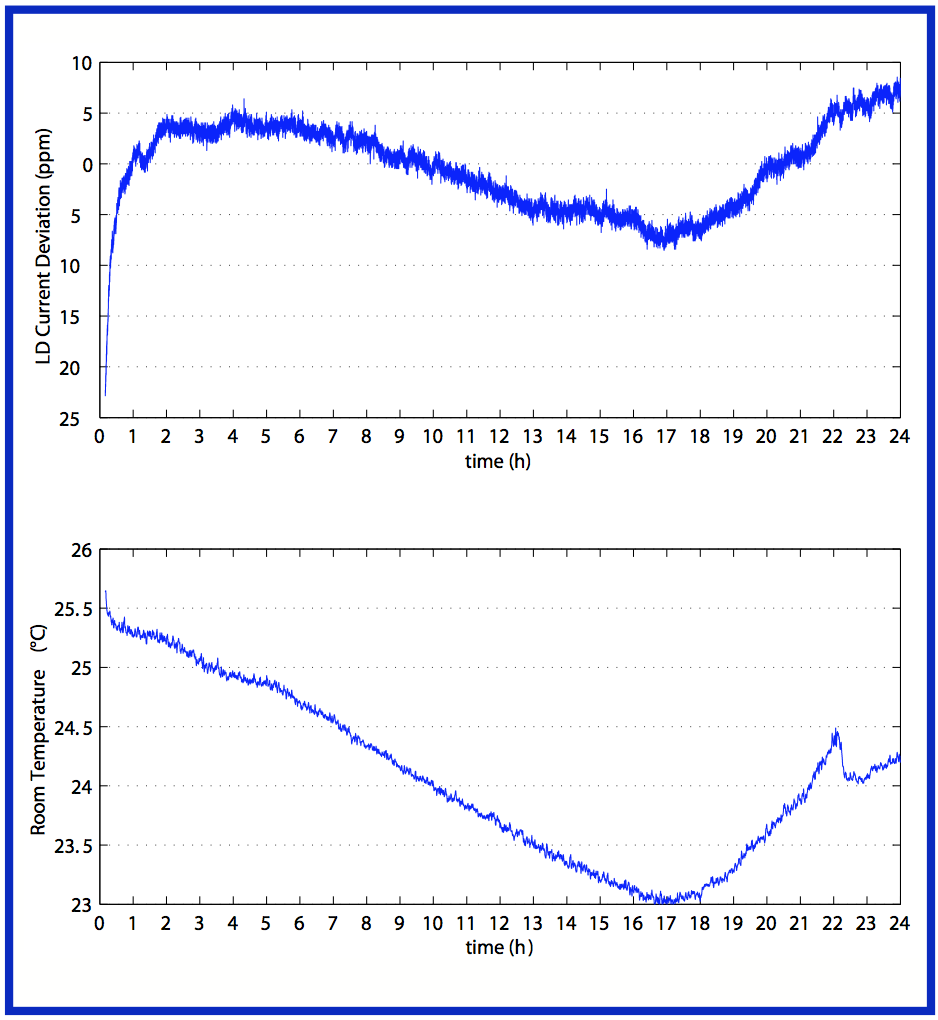

右边的图表显示了LDC500高温性能。在24小时内,在实验室环境温度变化超过两摄氏度。请注意,LDC的电流输出偏差稳定性优于± 10 ppm。

激光二极管的电流源
范围                             0 to 500 mA, 0 to 250mA (LDC501)
                                     0 to 100 mA, 0 to 50mA (LDC500)
选定点分辨率            10 ⎧A (LDC501), 1 ⎧A (LDC500)
精确度                        ±0.01 % of full scale
输出阻抗                    >1M∧ (DC)
热稳定性                    <10 ppm/°C
在短期内(1小时)       <5 ppm full scale
长期(24小时)             <15 ppm full scale
噪音(10Hz到MHz)
LDC501                     4.5 ⎧A rms (high range / high BW)
                                    1.5 ⎧A rms (high range / low BW)
                                    2.3 ⎧A rms (low range / high BW)
                                    1 ⎧A rms (low range / low BW)
LDC500
                                     0.9 ⎧A rms (high range / high BW)
                                     0.6 ⎧A rms (high range / low BW)
                                     0.5 ⎧A rms (low range / high BW)
                                     0.3 ⎧A rms (low range / low BW)
兼容电压
范围                             0 to 10V, 可编程
分辨率                         10mV
精确度                         0.2V
限流
范围                             0 to 500 mA, 0 to 250mA (LDC501)
                                     0 to 100 mA, 0 to 50mA (LDC501)
分辨率                         10 μA
精确度                         ±100 μA
模拟调制

输入范围                     −10V to +10V
输入阻抗                     2 kΩ, typ.
增益
    LDC501
            CC模式           50mA/V (LD current at high range)
                                     25mA/V (LD current at low range)
            CP模式           500 ⎧A/V (PD current)
     LDC500
            CC模式           DC to 1.2 MHz (high bandwidth)
                                     DC to 10 kHz (low bandwidth)
            CP模式            DC to 5 kHz (high bandwidth)
                                     DC to 100 Hz (low bandwidth)
监控二极管
偏置电压                     0 to 5V, programmable
PD电流范围                0 to 5000 ⎧A
选定点分辨率              0.1 ⎧A (CP模式)
选定点精度                  ±2 ⎧A
测量&显示
输出电流
分辨率                          10 ⎧A (LDC501), 1 ⎧A (LDC500)
精确度                           ±0.02 % FS
二极管电流
分辨率                          0.1 ⎧A
精确度                          ±0.02 % FS
激光二极管正向电压
分辨率                          1mV
精确度                           ±0.02 % FS (4 wire)
温度控制器
控制范围
集成电路传感器           −55 °C to +150 °C
电阻式传感器               −150 °C to +250 °C (10∧ to 500 k∧)
选定点分辨率
温度                               0.001 °C
阻抗                               0.1∧
选定点分辨率
温度                              ±0.01°C(取决于传感器)
阻抗                               0.1 %光感电阻
热稳定性                      (using a 10 k NTC thermistor)
                                      0.0005°C/°C (vs. ambient)
在短期内(1小时)         ±0.001 °C
长期(24小时)               ±0.002 °C
控制算法                       PID
自动调谐                      阶跃响应

TEC输出
电源类型                      线性、双极电流源
电流范围                      −4.5A to +4.5A
选定点分辨率              1mA
选定点精确度              ±5mA
最大功率                      36W
兼容电压                      >8VDC
电流噪声                      <0.1mA rms @ 1A output
                                      <0.2mA rms @ 4A output
电流限制

  范围                            0 to 4.5A
  精确度                        ±5mA
温度传感器
热敏电阻                      10 Ω to 500 kΩ (10 µA, 100 µA, 1000 µA excitation)
热电阻                           Pt-100, Pt-1000 (1 mA excitation)
IC电压传感器               LM335 and equivalent
IC电流传感器              AD590 and equivalent
测量及显示
温度
分辨率                          0.001 °C
热敏电阻
分辨率                           0.1 %
精度                               0.1 % ±0.05 Ω
TEC电流
分辨率                           1 mA
精度                               ±5 mA
TEC电压
分辨率                           1 mV
精度                               ±5 mV (4 wire)
一般
仪表接头                       DB9-F (laser diode), DB15-F (TEC), BNC (modulate, trigger output)
远程接口                       GPIB (IEEE-488.2), RS-232, Ethernet
电源                               100 W, 100/120 VAC or 220/240 VAC, 50 Hz / 60 Hz,
尺寸                               7"× 5 " × 15" (WHL)
重量                               15 lbs.。
保修                               一年(因工艺和材料问题)
