超声波流量计

产品介绍
产品咨询

可在配管外面进行测定的超声波流量计。

能够在现有配管上简便地安装而进行测定的超声波流量计。
耐气泡性强的便携型及通用型。同时采用脉冲多普勒方式和传播时间差方式的混合式。 推出了小型轻量型的产品。纯水、冷却水、药液、饮料水、海水、油、龙头水、温水、工业用水等， 超声波可穿过的所有液体均可进行测定。

资料群

新超声波流量计集合

便携式超声波流量计FSC型

内置SD存储卡的便携式超声波流量计。 利用可连续工作12小时的内置电池，最适合现场各点流量的测量。 还可利用多普勒法(选项)，显示管道内的流速分布。
适用于φ13～6000mm的口径。
　

产品详细表示

便携式超声波流量计FSC型

超声波流量计FSV型

＜TIME DELTA-C＞
抗气泡能力强，测量精度高达1％的紧凑型超声波流量计。
适用于φ13～φ6000mm的口径。

　

产品详细表示

超声波流量计FSV型

小型超声波流量计FLR型

耐气泡性优越，最适合机械装置配套使用的小型变换器。
可以测量从配管口径φ25～φ1200mm的液体流量。
　

产品详细表示

小型超声波流量计FLR型

混合式超声波流量计FSH型

通过应用超声波反射原理的脉冲多普勒方式和应用超声波透过原理的传播时间差方式的自动切换， 不管气泡或粒子有否发生，均适应于广范围的各种液体流量的测定。

　

产品详细表示

混合式超声波流量计FSH型

空气超声波流量计FWD型

最适合进行空气压缩机监控的空气超声波流量计。
适用于管道口径为φ25mm～φ200mm的气体流量测量。
　

产品详细表示

便携式超声波流量计FSC型

产品信息
这是一种小巧轻盈的便携式超声波流量计。

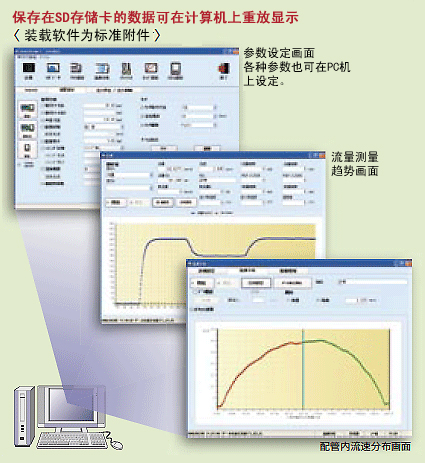

测量数据可保存在SD存储卡中。
　

变换器
变换器(型号：FSC)

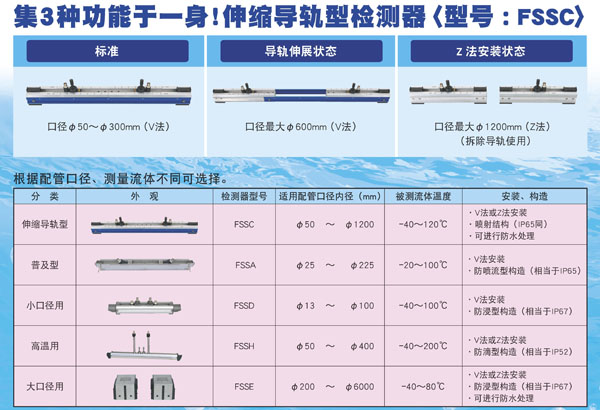

检测器
检测器(型号：FSSC)

各种资料下载

主要规格

适用流体 超声波可透过的均质液体
水、热水、蒸馏水、酒精、牛奶、乙醇等
适用管道内径 Φ13mm～Φ6000mm(根据检测器而定)
被测流体温度 -40～+200℃(根据检测器而定)
流速测量量程 0～±32m/s(最小±0.3m/s)
测量精度 ±1.0% of rate(根据流速而定)
运算•输出周期 1秒
测量线 传播时间差法(单测量线)
显示器 带背光彩色LCD
模拟量输出信号 DC4～20mA(1点)
模拟量输入信号 DC4～20mA/DC1～5V(2点)
电源电压 内置电池(充足电状态可连续工作12小时)
变换器结构 IP64
变换器尺寸 210×120×65mm
变换器重量 约1kg
SD存储卡 标准附件(256MB)可保存约1年的数据
串行通信 传输数据(瞬时值、累计值等SD存储卡内保存的数据)
采用USB接口
传输距离：最远3m
功能 阻尼时间常数(0～100秒)
可进行瞬时值显示(10位)以及各种流量单位设定
可进行累计值显示(10位)以及各种流量单位设定
消耗热量运算
自诊断(对电池电量降低、来自传感器的接收信号波进行诊断)
闪存(管道、流体、传感器等的测量参数)
登录测点数32个
零点调整(根据置零/清零)
正、反向流量测量
低流量截断(0～5m/s)
选项 带打印机：画面屏幕复制、定期打印、记录数据打印管
道厚度仪(研制中)：测量范围0.8～80.0mm(超声波方式)
多普勒法流速分布显示：瞬时值、平均值的流速分布显示

超声波流量计FSV型

产品信息
抗气泡能力强，测量精度高达1％的紧凑型超声波流量计。
适用于φ13～φ6000mm的口径。
　
超声波流量计1 超声波流量计2

各种资料下载

主要规格

型号 变换器 FSV 检测器 FSS
适用管道口径 内径25～225mm(检测器：FSSA)
内径50～1200mm(检测器：FSSC)
内径200～6000mm(检测器：FSSE)
内径13～100mm(检测器：FSSD)
内径50～400mm(高温检测器：FSSH)
　
配管材质 塑料(PVC，PVDF，PP，etc.)、金属
测量范围 0～±0.3 ･････ ±32m/s
精度 ±1% of rate(流速2m/s以上时)
响应速度 0.2s(高速响应模式时)
流体温度 -20～+100℃(检测器FSSA)
-40～+120℃(检测器FSSC)
-40～+80℃(检测器FSSE)
-40～+100℃(检测器FSSD)
-40～+200℃(检测器FSSH)
环境温度 -20～+55℃(变换器)、-20～+60・・・・80℃(根据检测器而定)
模拟量输出 DC4～20mA、1点(负载电阻：最大1ΚΩ)
接点输出 开路集电极：2点、累计、报警等
累计脉冲输出：1P/day～100P/s(开路集电极)
串行传输 RS-485/MODBUS(选项)
显示 LCD(2行、16位)、带背光
键盘 4键(Esc、Up、Shift、Enter)、外部操作(IP66结构时)
电源电压 AC100～240V,50/60Hz或DC20～30V
变换器外壳型号 铝合金、IP66或IP67
变换器安装方法 壁面安装或管道安装
变换器外形尺寸 H170×W142×D70mm(IP66)
H220×W230×D95mm(IP67)

小型超声波流量计FLR型

产品信息
耐气泡性优越，最适合机械装置配套使用的小型变换器。
可以测量从配管口径φ25～φ1200mm的液体流量。
　
小型超声波流量计

各种资料下载

主要规格

型号 变换器 FSV 检测器 FSS
适用管道口径 内径25～225mm(检测器：FSSA)
内径50～1200mm(检测器：FSSC)
配管材质 塑料(PVC,PVDF,PP,etc.)、金属
测量范围 0～±0.3 ･････ ±10m/s
精度 ±1.5% of rate或±1.0%of rate(流速2m/s以上时)
响应速度 0.2s(高速响应模式时)
流体温度 -20～+100℃(检测器FSSA)
-40～+120℃(检测器FSSC)
环境温度 -20～+50℃(变换器)、-20～+60・・・・80℃(根据检测器而定)
模拟量输出 DC4～20mA、1点(负载电阻：最大600Ω)
接点输出 集电极开路输出：2点、累计、报警等
1P/day～100P/s(开路集电极)
串行传输 RS-485/MODBUS(选项)
显示 LCD(2行、16位)、带背光
键盘 4键(Esc、Up、Shift、Enter)
电源电压 AC100～240V,50/60Hz或DC20～30V
变换器外壳型号 铝合金、IP65
变换器安装方法 壁面安装或管道安装
变换器外形尺寸 H140×W137×D68mm(IP65)

空气超声波流量计FWD型

产品信息
最适合进行空气压缩机监控的空气超声波流量计。
适用于管道口径为φ25mm～φ200mm的气体流量测量。
　
空气超声波流量计

各种资料下载

主要规格

适用管道口径(mm) 25,32,40,50,65,80,100,150,200
电源电压 DC24V±10%或内置锂电池(周围温度为20℃时，电池寿命约为10年)
额定功率 DC24V：1.1W以下
测量流体 空气(主要是工厂空气)或氮气(适用管道口径25～80mm)
测量流体温度 -10～60℃、90%RH以下
使用压力 0～1MPa(表压)
流量范围(实际流量)
测量精度
口径
(mm)		 流量范围
(m3/h)		 精度
±2.0% of rate ±5.0% of rate
25 ±0.6～35 ±3.5～35m3/h ±0.6～3.5m3/h
32 ±1.1～65 ±6.5～65m3/h ±1.1～6.5m3/h
40 ±1.3～80 ±8～80m3/h ±1.3～8m3/h
50 ±2.5～150 ±15～150m3/h ±2.5～15m3/h
65 ±4～240 ±24～240m3/h ±4～24m3/h
80 ±5～300 ±30～300m3/h ±5～30m3/h
100 ±10～500 ±50～500m3/h ±10～50m3/h
150 ±24～1200 ±120～1200m3/h ±24～120m3/h
200 ±40～2000 ±200～2000m3/h ±40～200m3/h
换算精度 ±2.5% of rate(压力为500kpa、温度为25℃时）
显示(按钮切换) 主显示、副显示：累计流量值、瞬时流量值、温度、压力
输出信号
(电池内置规格时不具备该规格)
  • 电流输出 DC4～20mA 、负载电阻400Ω以下、上限输出电流22mA
    (瞬时流量、压力、温度的输出可通过按钮选择)
  • 接点输出　漏极开路输出　2点
    输出1：单位脉冲(正流) 　输出2：单位脉冲(逆流)、上下限警报
    脉冲输出单位：0.1Nm3/P、1Nm3/P
连接方式 口径25、32mm 口径25mm：Rc1、32mm：Rc1-1/4
口径40～80mm 对夹型(JIS10K法兰嵌入）
口径100～200mm JIS10K法兰
接气部位材质 铝合金、PPS、氟硅橡胶等
安装场所 室内、室外（相当于IP64）
保存温度 -20～70℃、无结露
　
