人机界面 简单介绍

MONITOUCH V8系列

65,536色真彩显示,对应8Way通讯,复合配件



产品详细表示

MONITOUCH V8 series HOME
型号表 功能,特性 可连接的机种 选配件 支持

可编程操作显示器 MONITOUCH
65,536色
800×600像素点
12英寸


>> V812
65,536色
800×600像素点
640×480像素点
10英寸

>> V810
65,536色
800×600像素点
8英寸


>> V808


型号表
实现了对应不同用途的广泛的选择性
丰富的产品阵容




12.1inch



V812iS/V812S
TFT SVGA 64K彩色





10.4inch
V810iS/V810S
TFT SVGA 64K彩色


V810iT/V810T
TFT VGA 64K彩色


V810iC/V810C
TFT VGA 256彩色

Coming soon




8.4inch
V808iS/V808S
TFT SVGA 64K彩色


V808iC/V808C
TFT VGA 256彩色

Coming soon





5.7inch



V806iT/V806T
TFT QVGA 64K彩色

V806iC/V806C
STN QVGA 64K彩色

V806iM/V806M
STN QVGA MONO显示
产品详细 V812series
V812iS/V812S

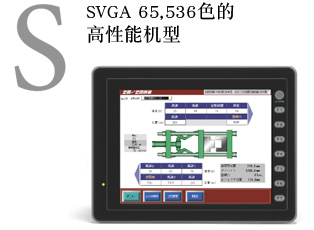

SVGA 65,536色的高性能机型

12.1英寸TFTSVGA64K彩色13M FROM512K SRAM3ch串行通讯I/F内置
CF内置A・B USB
带Ethernet端口
V812iS Ethernet内置 选件 RGB 选件 选件


AC电源Analog开关 V812iS AC电源Matrix开关 V812iSM
DC电源Analog开关 V812iSD DC电源Matrix开关 V812iSMD




无Ethernet端口
V812S Ethernet选件


AC电源Analog开关 V812S AC电源Matrix开关 V812SM
DC电源Analog开关 V812SD DC电源Matrix开关 V812SMD

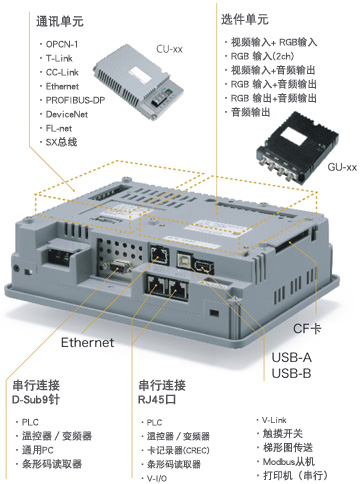

  接口



外形图、各部位名称


 外形图 (单位:mm)
侧视图 正视图 背面图
侧视图 正视图 背面图
仰视图 面板开口
仰视图 面板开口

 各部位名称
1 显示器 10 串行连接RJ45口(MJ1)
2 电源灯 11 串行连接RJ45口(MJ2)
3 功能开关 12 串行连接D-Sub9针(CN1)
4 通讯接口单元用连接器(CN5) 13 100BASE-TX/10BASE-T用连接器(LAN)
5 选择单元用连接器(CN7) 14 USB从机(U-B)
6 电池盒 15 USB主机(U-A)
7 CF卡用连接器(CF) 16 USB电缆锁固定金属件用螺钉孔
8 指拨开关
9 电源输入端子座
产品详细 V810series
V810iS/V810S/V810iT/V810T/V810iC/V810C




SVGA 65,536色的高性能机型

10.4英寸TFTSVGA64K彩色13M FROM512K SRAM3ch串行通讯I/F内置
CF内置A・B USB
带Ethernet端口
V810iS Ethernet内置 选件 RGB 选件 选件


AC电源Analog开关 V810iS
DC电源Analog开关 V810iSD




无Ethernet端口
V810S Ethernet选件


AC电源Analog开关 V810S
DC电源Analog开关 V810SD



VGA 65,536色的高功能机型

10.4英寸TFTVGA64K彩色13M FROM512K SRAM3ch串行通讯I/F内置
CF内置A・B USB
带Ethernet端口
V810iT Ethernet内置 选件 RGB 选件 选件


AC电源Analog开关 V810iT AC电源Matrix开关 V810iTM
DC电源Analog开关 V810iTD DC电源Matrix开关 V810iTMD




无Ethernet端口
V810T Ethernet选件


AC电源Analog开关 V810T AC电源Matrix开关 V810TM
DC电源Analog开关 V810TD DC电源Matrix开关 V810TMD

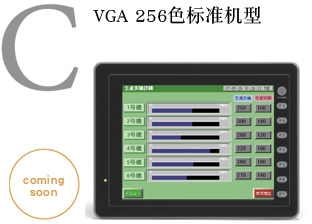

VGA 256色标准机型

10.4英寸TFTVGA256彩色13M FROM3ch串行通讯I/F内置
CF内置A・B USB
带Ethernet端口
V810iC Ethernet内置


AC电源Analog开关 V810iC AC电源Matrix开关 V810iCM
DC电源Analog开关 V810iCD DC电源Matrix开关 V810iCMD




无Ethernet端口
V810C Ethernet选件


AC电源Analog开关 V810C AC电源Matrix开关 V810CM
DC电源Analog开关 V810CD DC电源Matrix开关 V810CMD
※ FLASH ROM 5M字节、SRAM 128K字节


  接口



外形图、各部位名称


 外形图 (单位:mm)
侧视图 正视图 背面图
侧视图 正视图 背面图
仰视图 面板开口
仰视图 面板开口

 各部位名称
1 显示器 10 串行连接RJ45口(MJ1)
2 电源灯 11 串行连接RJ45口(MJ2)
3 功能开关 12 串行连接D-Sub9针(CN1)
4 通讯接口单元用连接器(CN5) 13 100BASE-TX/10BASE-T用连接器(LAN)
5 选择单元用连接器(CN7) 14 USB从机(U-B)
6 电池盒 15 USB主机(U-A)
7 CF卡用连接器(CF) 16 USB电缆锁固定金属件用螺钉孔
8 指拨开关
9 电源输入端子座
产品详细 V808series
V808iSD/V808SD/V808iCD/V808CD




SVGA 65,536色的高性能机型

8.4英寸TFTSVGA64K彩色13M FROM512K SRAM3ch串行通讯I/F内置
CF内置A・B USBDC电源ANALOG开关
带Ethernet端口
V808iSD Ethernet内置 选件 RGB 选件 选件




无Ethernet端口
V808SD Ethernet选件



VGA 256色标准机型

8.4英寸TFTVGA256彩色13M FROM3ch串行通讯I/F内置
CF内置A・B USBDC电源ANALOG开关
带Ethernet端口
V808iCD Ethernet内置




无Ethernet端口
V808CD Ethernet选件
※ FLASH ROM 5M字节、SRAM 128K字节


  接口



外形图、各部位名称


 外形图 (单位:mm)
侧视图 正视图 背面图
侧视图 正视图 背面图
仰视图 面板开口
仰视图 面板开口

 各部位名称
1 显示器 10 串行连接RJ45口(MJ1)
2 电源灯 11 串行连接RJ45口(MJ2)
3 功能开关 12 串行连接D-Sub9针(CN1)
4 通讯接口单元用连接器(CN5) 13 100BASE-TX/10BASE-T用连接器(LAN)
5 选择单元用连接器(CN7) 14 USB从机(U-B)
6 电池盒 15 USB主机(U-A)
7 CF卡用连接器(CF) 16 USB电缆锁固定金属件用螺钉孔
8 指拨开关 17 固定USB电缆用安装口
9 电源输入端子座
