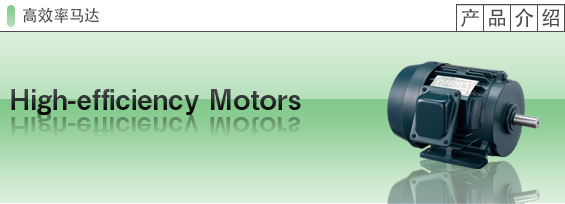

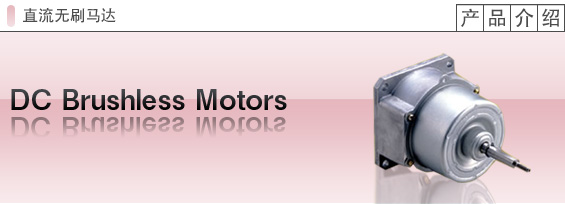

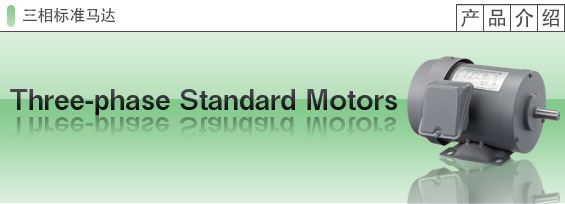

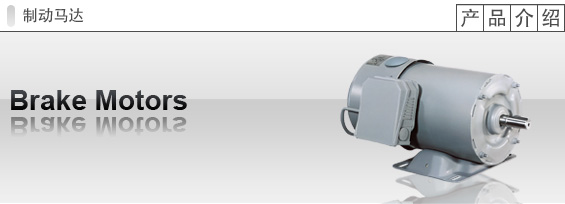

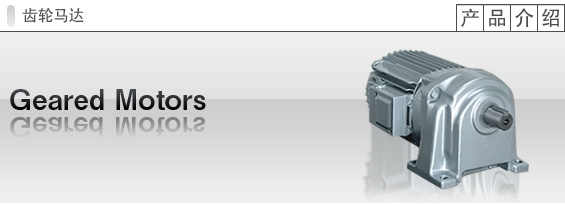

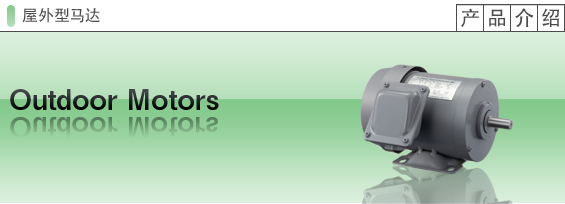

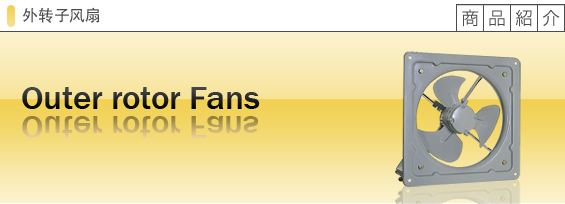

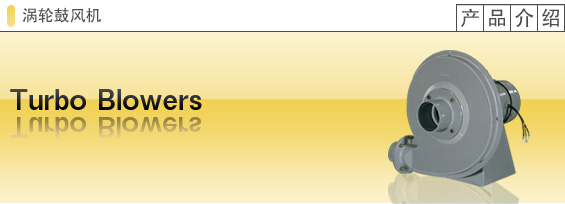

产品阵容 感应马达 ├ 三相标准马达 ├ 高效率马达 └ 屋外型马达 制动•齿轮马达 ├ 制动马达 └ 齿轮马达 鼓风机•风扇 ├ 涡轮鼓风机 └ 外转子风扇 直流无刷马达 └ 直流无刷马达 　 　 特点 │ 电源和机型品种 │ 标准规格 能够在所有的产业界大显身手的富士标准系列。 不但具有小型和轻量化的特点，还进一步扩大了搭载铝合金外壳的机型的菜单。 到页面顶部 标准系列 保护构造 输出功率范围 电源规格 库存范围 全封闭外扇型(IP44) 0.1～200kW 37kW以下 200 / 200-220 V, 50/60Hz 　 45kW以上 200-400 / 200-400 220-440 V, 50/60Hz 卧式安装型(IMB3) 2极　0.2～55kW 4极　0.1～110kW 6极　0.2～75kW 法兰安装型(IMV1)　 2极　0.2～15kW 4极　0.2～37kW 6极　0.2～11kW 　 400V宽电压系列 保护构造 输出功率范围 电源规格 库存范围 全封闭外扇型(IP44) 0.2～37kW 380-400-415 /400-440-460V, 50/60Hz 2极　11～37kW 400-415 /400-440-460V, 50/60Hz 卧式安装型(IMB3) 2极　11～37kW 4极　0.2～37kW 6极　7.5～37kW 法兰安装型(IMV1) 4极　0.4～3.7kW 到页面顶部 外壳构造 全封闭外扇型(IP44) (注1) 全封闭自冷型(IP44) 形式 钢板外壳 MLH 铝合金外壳 MLC 铸铁外壳 MLA 输出功率 0.1～200kW 框架编号 63M～315M 额定电压 额定频率 库存品 37kW以下：200/ 200 220 V  和  380 400 415 / 400 440 460 V, 　50/60Hz(注2) 　 45kW以上：200 - 400/ 200 - 400 220 - 440 V, 　50/60Hz 时间额定（时间） S1（连续） 起动方式 3.7kW以下：直接起动 　 5.5kW以上： -△起动 耐热等级 112M以下：120（E种） 132S～180M：130（B种） 180L以上：155（F种） 回转方向 从负荷侧看是反时针方向（CCW） 环境条件 温度 -20℃～+40℃ 湿度 100％以下（无结露） 海拔 1,000m以下 其他 无腐蚀性、爆炸性气体•蒸汽等 端子盒 安装位置 （卧式安装） 225S以下 ： 从负荷侧看是左边 250S以上 ： 上部 引入口方向 （卧式安装） 225S以下 ： 向下 250S以上 ： 从负荷侧看是向左 可以以90°为单位改变方向 材料 钢板制（框架编号63M，71M无端子盒） 引出线 方式　 63M～132M：附端子盒，螺丝固定端子台连接方式(端子板子方式) 160M以上：附端子盒，导线压接端子螺丝固定结合方式(端子接线方式) 条数 3.7kW以下：3条(注3) 5.5～37kW：6条 45kW以上：12条 涂装颜色 孟塞尔色系N5（灰色） 规格 JIS,JEC,JEM 　 (注1) 室内规格（框架编号71M以下的为保护等级IP40）。 (注2) 400V级、输出功率37kW·2P产品为400-415/400-440-460V(50/60Hz) (注3) 关于引出线的条数，如果是标准库存品，仅限输出功率3.7kW·6P产品　-△起动（6条）。 　 特点 │ 电源和机型品种 │ 标准规格 达到了国内JIS标准（JIS C 4212）效率值的高效率马达系列。不但具有高效率，还具有低噪音的特点，而且以室外规格为标准，能够应对200V级和400V级两种电压。 到页面顶部 保护结构 输出功率范围 电源规格 库存范围 全封闭外扇型（IP44） 0.2～ 160kW 200-400 / 200-400 220-440 V, 50/60Hz 卧式安装型(IMB3) 　 2极　0.75 ～15kW 　 4极　0.75 ～90kW 到页面顶部 外壳构造 全封闭外扇型(IP44)(注1) 型号 钢板外壳 MLD 铝合金外壳 - 铸铁外壳 MLE 输出功率 0.2～160kW 框架编号 63M～315M 额定电压 额定频率 库存品 200-400/200-400,220-440V 50/60Hz 时间额定（时间） S1（连续） 起动方式 3.7kW以下：直接起动 5.5kW以上：-△起动 耐热等级 112M以下 ： 120（E种）、 132～180Ｍ ： 130（B种） 、 180Ｌ以上 ： 155（F种） 对400级变频器运转的绝缘强化（但是，波动电压1250Vp以下） 回转方向 从负荷侧看是反时针方向（CCW） 环境条件 温度 -20～+40℃ 湿度 100％以下（无结露） 海拔 1,000ｍ以下 其他 无腐蚀性、爆炸性气体•蒸汽等 端子盒 安装位置 （卧式安装） 225S以下：从负荷侧看是左边 250S以上：上部 引入口方向 （卧式安装） 200L以下∶朝向反运行侧 225S∶朝下 250S∶从负荷侧看是向左 可以以90°为单位改变方向 材料 钢板制 引出线 方式 附端子盒终端接线方式 条数 3.7kW以下9条（直接起动）(注2) 5.5k以上12条（ -△起动） 涂装颜色 孟塞尔色系10B2/2(深绿色) 适用规格 JIS C 4212,JEC-2137 　 (注1) 室外规格 (注2) 关于引出线的条数，如果是标准库存品，仅限输出功率3.7kW·6P产品　-△起动（12条）。 　 特点 │ 电源和机型品种 │ 标准规格 以标准室内型作为基础，马达接合部和端子盒部以及马达涂料等，完全符合室外环境的系列。 到页面顶部 标准系列 保护构造 输出功率范围 电源规格 库存范围 全封闭外扇型 (IP44) 0.2～ 200kW 37kW以下 　 200 / 200-220 V, 50/60Hz 45kW以上 　 200-400 / 200-400 220-440 V, 50/60Hz 卧式安装型（IMB3） 2极　0.2 ～ 55kW 4极　0.2 ～110kW 6极　7.5 ～ 75kW 　 400V宽电压系列 保护构造 输出功率范围 电源规格 库存范围 全封闭外扇型 (IP44) 0.2～37kW 380-400-415 / 400-440-460 V, 50/60Hz 卧式安装型（IMB3） 4极　0.2 ～37kW 到页面顶部 外壳构造 全封闭外扇型（IP44）（注1） 形式 钢板外壳 MLH 铝合金外壳 MLC 铸铁外壳 MLA 输出功率 0.2～200kW 框架编号 63M～315M 额定电压 额定频率 库存品 37kW以下：200/ 200 220 V　和　 380 400 415 / 400 440 460 V,　50/60Hz（注2） 　 45kW以上：200-400/ 200-400 220-440 V,　50/60Hz 时间额定（时间） S1（连续） 起动方式 3.7kW以下：直接起动 　 5.5kW以上： -△起动 耐热等级 112M以下：120（E种），132S～180M：130（B种），180L以上：155（F种） 回转方向 从负荷侧看是反时针方向（CCW） 环境条件 温度 -20℃～+40℃　 湿度 100％以下（无结露） 海拔 1000m以下 其他 不得含有腐蚀性气体、爆炸性气体和蒸汽 端子盒 安装位置 （卧式安装） 225S以下：从负荷侧看是左边 250S以上：上部 引入口方向 （卧式安装） 200L以下∶朝向反运行侧 225S∶朝下 250S∶从负荷侧看是向左 钢板制(可以以90°为单位改变方向) 材料 钢板制 引出线 方式 63M～132M：附端子盒，螺丝固定端子台连接方式(端子板子方式) 160M以上：附端子盒，导线压接端子螺丝固定结合方式(端子接线方式) 条数 3.7kW以下：3条(注3) 5.5～37kW：6条 45kW以上：12条 涂装颜色 孟塞尔色系N5（灰色） 规格 JIS,JEC,JEM 　 (注1) 室外规格 (注2) 400V级、输出功率37kW·2P产品为400-415/400-440-460V(50/60Hz) (注3) 关于引出线的条数，如果是标准库存品，仅限输出功率3.7kW·6P产品　-△起动（6条）。 　 特点 │ 电源和机型品种 │ 标准规格 MKS7系列(变频器驱动型NB) 变频器对应型制动马达。 在制动部采用了独特的消音结构，大幅度降低了制动时产生的刺耳金属声。（比原来的机型降低约10～15dB(A)） 此外，在1990年以后，本商品的制动摩擦片采用了无石棉材料，因此是无公害商品。 　 MKC7系列(标准型NB) 在制动部采用独特的消声结构，大幅度降低了制动时的噪音，并且通过采用独特的制动方式起到了节省配线(3条)的作用（比原来的机型减少约10dB(A)） 此外，在1990年以后，本商品的制动摩擦片采用了无石棉材料，因此是无公害商品。 　 MKE6系列(标准型EB) 本商品把直流励磁动作型电磁制动器安装在标准马达的运行侧的对侧，体积小，结构非常简单。制动器的使命是制动功能，本商品的制动功能最大限度地利用了直流所产生的强大磁吸引力。 　 主要的用途 　 ・流水线 ・起重机 ・卷帘门 ・立体停车场 ・立体仓库 ・计量包装机 ・印刷机 ・编织机 ・医疗器械 　 等 　 到页面顶部 系列 制动方式 变频器运转 ＊电源 库存范围 MKS7 变频器驱动型NB （直流无励磁动作型） ○ 200/200-220V, 50/60Hz 卧式安装型（IMB3） ４极　0.2～15kW ６极　0.2～3.7kW 法兰安装型（IMV1） ４极　0.2～3.7kW MKC7 标准型NB （直流无励磁动作型） × 200/200-220V, 50/60Hz 卧式安装型（IMB3） ４极　0.2～3.7kW MKE6 EB （直流励磁动作型） ○ 200/200-220V, 50/60Hz 卧式安装型（IMB3） ４极　0.2～3.7kW （注１） 有＊记号的电源为标准规格(马达部分、制动部分共通)。 （注２） 400V级电源对应如下所示。＜订货产品＞ 　 〔马达部分〕　 所有系列线圈将变更。 〔制动部分〕 a)MKS7：请在制动用动力模块的主侧设置变压器。 b)MKC7：变更为制动线圈将变更。 (动力模块和200V级共用。) c)MKE6：制动用动力模块变更(至400V级)。 (制动线圈能和200V级共用。) 　 到页面顶部 MKS7系列（变频器驱动型NB） 马达输出功率 〔kW〕 4极 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 15 6极 - 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 11 马达部 适用规格 JIS C 4210 结 构 外壳构造 全封闭外扇型 构架 钢板 铸铁 端子规格 端子板方式 （附带端子盒） 端子接线式 （附带端子盒） 电源 三相　200/200-220V±10％，50/60Hz±5％ 时间额定时间 S1(连续) 起动方式 全电压起动（3.7kW以下） 　 起动，△运行 　 耐热等级 E　　种 B　　种 制动部 制动方式 直流无励磁动作型（干式） 电源 三相　200/200-220V±10％，50/60Hz±5％ 制动扭矩 150/180％　（50/60Hz） 耐热等级 E　　种 端子规格 已和动力模块连接 动力模块 端子盒一体型 端子盒内藏型 端子盒位置（导线抽出方向） 从负荷侧看是左侧（朝下） 保护构造 马达部IP44，制动部IP20 安装地方 屋内（海拔1,000m以下） 环境温度 -15℃～+40℃ 空气环境 湿度85％以下，无腐蚀性、爆炸性气体•蒸汽等 涂装颜色 孟塞尔色系N5（灰色） 　 MKC7系列（标准型NB） 马达输出功率 〔kW〕 4极 0.2 0.4 0.75 1.5 2.2 3.7 马达部 适用规格 JIS C 4210 结 构 外壳构造 全封闭外扇型 构架 钢板 铸铁 端子规格 端子板方式（附带端子盒） 电源 三相 　200/200-220V±10％，50/60Hz±5％ 时间额定时间 S1(连续) 起动方式 全电压起动 耐热等级 E　　 种 制动部 制动方式 直流无励磁动作型（干式） 电源 三相 　200/200-220V±10％，50/60Hz±5％ 制动扭矩 150/180％　（50/60Hz） 耐热等级 E　　 种 端子规格 已和马达用的电源端子连接 动力模块 端子盒一体型 端子盒内藏型 端子盒位置（导线抽出方向） 从负荷侧看是左侧（朝下） 保护构造 马达部IP44，制动部IP20 安装地方 屋内（海拔1,000m以下） 环境温度 -15℃～＋40℃ 空气环境 湿度85％以下，无腐蚀性、爆炸性气体•蒸汽等 涂装颜色 孟塞尔色系N5（灰色） 　 MKE6系列 马达输出功率 〔kW〕 4极 0.2 0.4 0.75 1.5 2.2 3.7 6极 - 0.2 0.4 0.75 1.5 2.2 马达部 适用规格 JIS C 4210 结 构 外壳构造 全封闭外扇型 构架 钢板 铸铁 端子规格 端子板方式（附带端子盒） 电源 三相　200/200-220V±10％，50/60Hz±5％ 时间额定时间 S1(连续) 起动方式 全电压起动 耐热等级 E　　　种 制动部 制动方式 直流励磁制动 电源 三相　200/200-220V±10％，50/60Hz±5％ 制动电源 DC180V 制动扭矩 请通过详细商品目录确认 耐热等级 E　　　种 端子规格 导线 端子盒位置（导线抽出方向） 从负荷侧看是左侧（朝下） 安装地方 屋内 环境温度 -15℃～+40℃ 空气环境 湿度85％以下，无腐蚀性、爆炸性气体•蒸汽等 涂装颜色 孟塞尔色系N5（灰色） 　 特点 │ 电源和机型品种 │ 标准规格 MGX系列•MHX系列 MGX MHX 　 符合RoHS指令不含对环境造成负荷的6种物质（仅无制动器机型） 与变频器组合运转，性能很高 400V宽幅系列标准化 强化防止漏油（采用双尘唇油封结构）（在齿轮头和马达的接合面采用O环构造） 附带松解制动部的手柄 低噪音•寿命长 符合EC指令（MHX） 安装的自由度提高（MHX） 　 主要用途 MGX系列 搬运机械 (以流水线为主)的驱动，搅拌机的驱动，门的开关 MHX系列 到页面顶部 系列 電源 输出功率范围 減速比 MGX系列 200/200-220V或 380～415/380～460V 50/60Hz 三相0.1～7.5kW 1/3～1/1200 MHX系列 三相0.1～2.2kW 1/7～1/240 到页面顶部 MGX系列 ● 无制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 马达 保护构造 全封闭自冷型 全封闭外扇型 极数 4极 相数 三相 额定电压 200／200－220V或380～415／380～460V 额定频率 50／60Hz 时间额定时间 S1（连续） 耐热等级 Ｂ种 规格依据 JIS C 4034-1 端子 位置 从负荷侧看是左边 引出方向 反负荷侧方向 朝下 起动方式 直接起动 减速机 减速方式 外切斜齿轮•直齿轮(2-4段)的组合 润滑方式 油脂润滑（填充专用油脂） 主要部件材料 箱体：铝合金压铸或者铸铁 齿轮：铬钼钢 周围环境 安装地方 屋内 周边温度•湿度 周边温度：－10℃～＋40℃　湿度：95％以下 海拔 1,000ｍ以下 空气环境 无腐蚀性以及爆炸性气体•蒸气 安装角度 安装方向自由 连接方式 直接连结或链轮盘•齿轮 涂装颜色 银色 　 ● 附制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 3.7 5.5 7.5 马达 保护构造 全封闭外扇型 全封闭外扇型 极数 4极 相数 三相 额定电压 200／200－220V或380～415／380～460V 额定频率 50／60Hz 时间额定时间 S1（连续） 耐热等级 Ｂ种 规格依据 JIS C 4034-1 端子 位置 从负荷侧看是左边 引出方向 反负荷侧方向 朝下 起动方式 直接起动 制动 制动方式 直流无励磁动作型 电源装置 输入：AC200／200－220V 制动扭矩 150／180％ 减速机 减速方式 外切斜齿轮•直齿轮(2-4段)的组合 润滑方式 油脂润滑（填充专用油脂） 主要部件材料 箱体：铝合金压铸或者铸铁 齿轮：铬钼钢 周围环境 安装地方 屋内 周边温度•湿度 周边温度：－10℃～＋40℃　湿度：95％以下 海拔 1,000ｍ以下 空气环境 无腐蚀性以及爆炸性气体•蒸气 连接方式 直接连结或链轮盘•齿轮 涂装颜色 银色 　 MHX系列 ● 无制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 马达 保护构造 全封闭自冷型 全封闭外扇型 极数 4极 相数 三相 额定电压 200／200－220V或380～415／380～460V 额定频率 50／60Hz 时间额定时间 S1（连续） 耐热等级 Ｂ种 规格依据 JIS C 4034-1 EC指令（CE标记） 端子 位置 下侧 引出方向 反负荷侧方向 朝右 起动方式 直接起动 减速机 减速方式 直交轴 输出轴 空心轴（Hollow shaft） 润滑方式 油脂润滑（填充专用油脂） 主要部件材料 箱体：铝合金压铸或者铸铁 齿轮：铬钼钢 周围环境 安装地方 屋内 周边温度•湿度 周边温度：－10℃～＋40℃ 湿度：95％以下（不能有结露） 海拔 1,000ｍ以下 空气环境 无腐蚀性以及爆炸性气体•蒸气 安装角度 安装方向自由 连接方式 涂装颜色 银色 　 ● 附制动 马达输出功率〔kW〕 0.1 0.2 0.4 0.75 1.5 2.2 马达 保护构造 全封闭自冷型 全封闭外扇型 极数 4极 相数 三相 额定电压 200／200－220V或は380～415／380～460V 额定频率 50／60Hz 时间额定时间 S1（连续） 耐热等级 Ｂ种 规格依据 JIS C 4034-1 EC指令（CE标记） 端子 位置 下侧 引出方向 反负荷侧方向 朝右 起动方式 直接起动 制动 制动方式 直流无励磁动作型 电源装置 (注)输入：AC200／200－220V（50/60Hz） 制动扭矩 150/180％(50/60Hz) 减速机 减速方式 直交轴 输出轴 空心轴（Hollow shaft） 润滑方式 油脂润滑（填充专用油脂） 主要部件材料 箱体：铝合金压铸或者铸铁 齿轮：铬钼钢 周围环境 安装地方 屋内 周边温度•湿度 周边温度：－10℃～＋40℃ 湿度：95％以下（不能有结露） 海拔 1,000ｍ以下 空气环境 无腐蚀性以及爆炸性气体•蒸气 安装角度 安装方向自由 连接方式 涂装颜色 银色 (注) 使用400V级附带制动的机型产品时，请务必在动力模块(制动电源装置)的主侧设置单卷100VA以上(200V输入)的变压器。 　 特点 │ 电源和机型品种 VCP系列（支持高温型） 合理的耐热性能设计，不仅可以输送常温气体，而且最高110度的高温气体也可以输送。 VCT系列（风量型） 叶轮、鼓风机部分是由铝合金制成。但是一部分机型不同。 (VCT243A(B)的叶轮是钢板。VCT263A(B),283A(B),333A(B),VCT353A(B)的叶轮侧板是钢板)。 VCS系列（高风压多段型） 高风压高风量兼备的多段鼓风机，小型省空间。 　 主要用途 VCP系列（支持高温型） 用于机器的吸尘、强制冷却空气、燃烧、搬运机器 VCT系列（风量型） 用于机器的吸尘、粉粒物体的输送、送风、排气、强制冷却空气、干燥 VCS系列（高风压多段型） 用于粉粒物体的输送、强制冷却空气、燃烧、搬运机器 到页面顶部 系列 型号 电压(V) 马达输出 (kW) 最大吐出压力 (kPa) 最大吐出风量 (m3/min) VCT （风量型） VCT243A～393A (50Hz专用) 3φ 200 0.75～11 2.1～8.0 25～70 VCT243B～393B (60Hz专用) 0.75～11 2.1～8.0 25～70 VCP (支持高温型) VCP062P 1φ 100 0.18/0.31 1.1/1.6 5.5/6.5 VCP062A 3φ 　 200 / 200 220 VCP082A 0.50／0.85 1.9/2.7 11/13 VCS (高风压型) VCS402A～702A (50Hz专用) 3φ 200 0.75～3.7 3.3～14.0 8 ～14 VCS402B～702B (60Hz专用) 0.75～3.7 3.3 ～15.0 13 ～16 　 特点 │ 电源和机型品种 外转子风扇 外转子风扇是外转子式（转子在定子的外侧）的马达和叶轮一体构造的有压换气扇。 主要用途 　 ・供成套冷气设备使用 ・供石油冷气设备使用 ・供塑料简易温室使用 ・供配电盘冷却使用 ・供通风使用 ・供鸡棚•畜舍使用 到页面顶部 外转子风扇 系列 叶轮直径 (cm) 电源 (V) 公称输出 (W) 空气流量 (m3/min) 最大容许静压 (Pa) 50Hz 60Hz 50Hz 60Hz 单相标准型 30～40 100 50～200 32～72 37～83 100 200 50～200 三相标准型 30～60 200/ 200 220 50～750 32～170 37～200 100～200 三相屋内型 30～50 50～270(50Hz) 80～400(60Hz) 34～113 　 40～135 130～ 　 特点 │ 电源和机型品种 │ 标准规格 通过使用专用控制，1台控制器可以操作多台马达。 DC无刷马达小型•轻量、效率高,为节能做出贡献。 因为是正弦波所以马达运行很安静。 因为是正弦波,即使低速也能运行顺畅。 专用控制器有PID控制/检点功能/多段速运行 　 /上下限制器/RS485s(选项)等丰富的功能。 主要用途 　 ・空调机用风扇 ・工业用风扇（空调,吸尘,干燥机 等） ・农用、厨房用的通风扇 ・小型水泵 ・流水线 ・调合搅拌机 ・切割机 ・跑步机 到页面顶部 马达 型号 输出功率 电源 　 额定转速 额定扭矩 GCG2954 170W 200～220V 50/60Hz 1,300min-1 1.2Nm(0.13kgf･m) GCG21154 280W 1,300min-1 2.1Nm(0.22kgf･m) GCG21356 450W 800min-1 　 5.4Nm(0.56kgf･m) GCG21804 700W 800min-1 　 8.3Nm(0.86kgf･m) 控制器 型号 电源 　 通信 　 适用马达的输出功率 出力 无 RS485 BDR280-N 200～220V 50/60Hz ○ 　 170W BDR280-R 　 ○ 280W BDR700-N ○ 　 　 450W BDR700-R 　 ○ 700W 所有产品都是订货生产。关于上述产品以外的产品请来电来信询问。 到页面顶部 控制器型号 标准 BDR280-N BDR700-N 附RS-485通信 BDR280-R BDR700-R 适用马达的输出功率 170W 280W 450W 700W 适用马达的形式型号 GCG2954 GCG21154 GCG21356 GCG21804 额定功率 额定容量 560VA 1400VA 额定电流 1.6A 4.0A 超负荷电流额定 150%－0.5min 输入电源 相数 三相 电压/频率 200～220V／50Hz，60Hz 上述允许变动 电压：＋10％～－15％，频率：±5％ 额定输入电源 1.7A 4.3A 所需电源容量 650VA 1650VA 速度控制 控制范围 0～1300min-1 0～800min-1 实际控制范围 100min-1 （如果速度低于此值，运转有可能会变得不安稳） 精度 ±3％(相对额定最高速度) 设定分解力 10min-1 载波频率 约15kHz 速度设定方法 UP/DOWN开关 RS485通信（RS485附通信功能的机型） 运转控制 控制方式 正弦波PWM控制 定速控制 有：通过反馈的ASR控制 运转方向 只正转(左回转) (如需逆转(右回转)，请在订货时指定) 制动 无 瞬间停电再起动 恢复供电后，自动重新起动 外部信号端子 通信方式 RS485通信（RS485附通信功能的机型） 输入 运行•停止输入，多段速度选择， 速度提高•下降输入，复位输入 输出 速度信号输出,异常输出 保护 超高电流，超高电压，电压不足，过热，超负荷，电源欠相，霍尔传感器异常,速度异常，马达欠相，马达地絡，马达短路，通信异常,记忆异常，CPU异常，瞬间停电。 环境条件 温度 －10～＋40℃ 湿度 95％以下，不能有结露。 海拔 1000m以下 震动 6m/s2(0.6G)以下 其他 屋内，无腐蚀性气体, 无引火性气体，无尘埃。 避免日光直射。 保存环境 -25～＋65℃，95％以下 屋内，无腐蚀性气体, 无引火性气体，无尘埃。 避免日光直射。 不能有结露、结冰发生 保护结构 ＩＰ００ 冷却方式 控制器 自冷 请保持送风风速在0.3m/s以上 马达 请保持送风风速在0.3m/s以上 重量 控制器 1.2kg 1.3kg 马达 170Ｗ : 2.9kg 280W : 4kg 450W : 8.6kg 700W : 11kg
