DY2000智能阀门定位器

一 、主要特点

1. 本系列产品与电动执行器配套可以对各种阀门或装置进行自动定位操作。功能相当于数字式伺服放大器+手操器。
2. 显示控制信号阀位反馈信号。
3. 可根据执行器的行程时间进行虚拟控制。

二、 DY2000 智能阀门定位器型谱

＊ 双光柱的仪表仅有两种外型尺寸：(160×80×115)mm 、(80×160×115)mm
＊ 反馈信号是反馈电阻时，需带5VDC输出，提供给二线制变送器供电的需带24VDC馈电输出。5VDC和 24VDC不能同时供电。
＊ 特殊要求请与厂家联系。

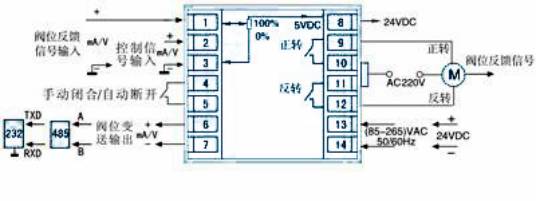

三、 DY2000 智能阀门定位器接线图

          （ 160×80×115）mm、（80×160×115）mm、（96×48×112）mm、（48×96×112）mm、（96×96×112）mm

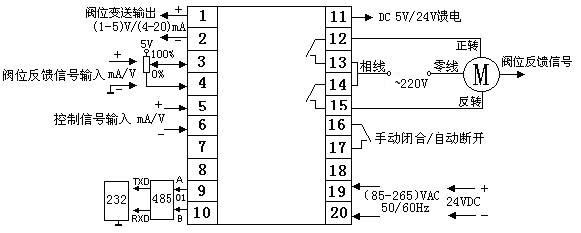

（ 72×72×100）mm

注：仪表的继电器负载≤ 100W

DY2000系列智能D型操作器

一 、主要特点

1.  本仪表可同时显示控制信号和阀位反馈信号。
2. 本仪表是伺服放大器，手动操作和后备操作集一体的智能产品，适用于作为 DCS 系统回路 调节控制输出和智能调节器控制输出后备操作器使用。
3. 处于自动工作时本仪表相当于伺服放大器。
4.处于手动工作时相当于操作器，通过面板上的“▲”键和“▼”键直接控制正转和反转信 号输出，按面板“ ENT ”键可进行手动 / 自动切换。
5. 本仪表还可接受远程手动 / 自动切换、正转和反转信号，相当于仪表面板上的“ ENT ”、 “▲”键、“▼”键的功能。
6.具有过流保护功能。

二、 DY2000 系列智能D型操作器系列型谱

＊ （ 72 × 72 × 100 ） mm 仪表无远程控制正反转功能
＊ 双光柱的仪表仅有两种外型尺寸： (160 × 80 × 115)mm 、 (80 × 160 × 115)mm
＊ 反馈信号是反馈电阻时，需带 5VDC 输出，提供给二线制变送器供电的需带 24VDC 馈电输出。 5VDC 和 24VDC 不能同时供电。
＊ 特殊要求请与厂家联系。

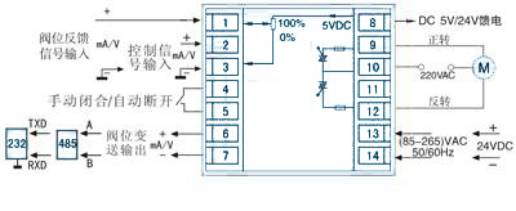

三、DY2000系列智能D型操作器接线图

（ 160×80×115）mm、（80×160×115）mm、（96×48×112）mm、（48×96×112）mm、（96×96×112）mm

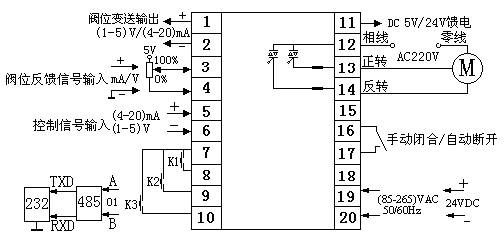

（ 72×72×100）mm

注： 1.本仪表所带的馈电通常为24VDC。当阀位信号为电位器时仪表带5VDC馈电输出。
2.在该接线图中，K1:自动/手动切换；K2:控制正转；K3:控制反转。
3.本仪表的可控硅负载≤250W
