DY2000智能Q型操作器

一、主要特点

本系列操作器作为 PID调节器的配套产品,主要用于系统投运或特殊情况下的手动调节。该产品亦可以在主机发生故障或维修时,作为后备仪表进行调节操作,大大提高了系统的可靠性。

1.  采用微机非线性处理技术,在整个量程范围内不存在非线性误差。
2.  仪表可同时接受故障信号输入和PID调节信号输入,增加了灵活性和可靠性。
3.  把预置型操作器和跟踪型操作器合二为一,方便用户。
4.  故障自动切换,主机故障或系统故障信号输入时接受其故障信号,自动实现输出状 态从自动到手动的切换。故障解除后,仪表自动恢复自动状态。
5.  操作器输出手动/自动工作状态信号,供系统识别本仪表所处于的工作状态。
6.  故障信号输入制式可选择开关量或电平量。
7.  具有断电记忆功能,自动记忆所有设定值。
8.  可作为后备操作器使用。
9.  采用国际通用卡入式结构,使仪表安装、维修、更换简单方便,装拆仅需几秒钟。
10. 为适应电压波动的情况,仪表使用开关电源供电,具有极大的电压适应性和极强的电源抗干扰性能。
11. 采用直观的菜单式文字界面,显示信息量大,操作方便。
12. 采用高亮度数字显示系统,可同时显示输出百分比值和测量值,测量值显示范围可达-1999~9999字。

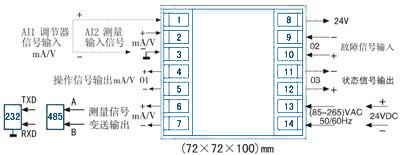

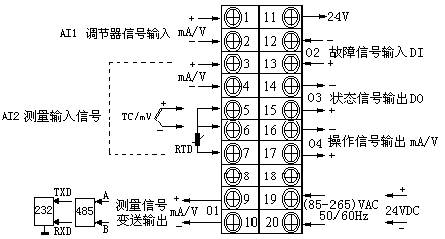

二、 DY2000智能Q型操作器接线图

(160×80×115)mm     (80×160×115)mm

                             (96×96×112)mm  (96×48×112)mm  (48×96×112)mm



三、 DY2000 智能 Q 型操作器系列型谱

型谱

说明

DY

智能型仪表



2

SMT+开关电源(AC85V-265V,50/60Hz)



1

宽×高×深: (160×80×115) mm

2

(80×160×115) mm

6

(96×48×112) mm

7

       (72×72×100) mm     *

8

(48×96×112) mm

9

(96×96×112) mm



Q

Q型操作器

GQ

       Q型操作器+双光柱          *



6

( 4~20)mA调节信号输入

8

( 1~5)V调节信号输入



0

测量输入类型由用户自由选择,出厂时设定在( 4~20)mA

1

测量输入 K、B、J、E、T、R 热电偶

2

测量输入 Pt100、Cu50热电阻

3

测量输入霍尔变送器 mV,量程自由设定

4

测量输入远传压力表( 30~350)Ω,量程自由设定

6

测量输入( 4~20)mA输入,量程自由设定

8

测量输入( 1~5)V输入,量程自由设定

9

用户特殊要求的分度号



6

( 4~20)mA操作电流输出

8

( 1~5)V操作电压输出



0

无测量信号变送输出

6

( 4~20)mA测量信号变送输出

8

( 1~5)V测量信号变送输出



R

触点式故障信号输入

V

电平式故障信号输入 (订货时请注明电压范围)



A

触点式状态信号输出

B

电平式状态信号输出





缺省为 220VAC供电

D

24VDC供电





缺省为无附加 24VDC馈电电源输出

P

附加 24VDC馈电电源输出





缺省为不带串行通讯接口

2

RS232串行通讯接口

4

RS485串行通讯接口(带隔离)



M

Modbus协议

* 双光柱仪表仅有两种外型尺寸: (160×80×115) mm和(80×160×115) mm

* (72×72×100) mm仪表测量输入信号只适配 ( 4~20)mA或(1~5)V
