DY2000 时间程序 PID 调节数字 / 光柱显示仪表

一、主要特点

1 、预存程序曲线最多可达 8 条,总段落数最多达 64 段 .
2 、自由组态以下功能 :
a、循环功能
b、上电处理方式
c、自动跟踪测量值启动
d、运行过程中自动延时跟踪
e、停止状态下,选择无输出或调节输出,无源触点输出.

二、 DY2000 时间程序 PID 调节数字 / 光柱表型谱

型 谱

说 明

DY

大延牌智能型仪表



2

SMT+ 开关电源 (AC:85V-265V 50/60Hz



1

宽 × 高 × 深:( 16 0× 8 0× 115 ) mm

2

( 80 × 160 × 115 ) mm

4

( 48 × 48 × 100 ) mm

6

( 96 × 48 × 112 ) mm

7

( 72 × 72 × 100 ) mm

8

( 48 × 96 × 112 ) mm

9

( 96 × 96 × 112 ) mm



C

时间程序 PID 调节

GC

时间程序 PID 调节 + 双光柱


V

调节器 (1-5)V 标准电压输出 (O4)

I

调节器 (4-20)mA 标准电压输出 (O4)

S

调节可控硅过零控制输出 (O4)

W

调节 PWM 调宽电压输出 (DC20 V、20mA)(O4)

R

调节 PWM 调宽继电器输出 (O4)


0

无输出

1

报警 (O2)+ 报警 (O3)

2

(4-20)mA 变送输出 (O1)+ 报警 (O2)+ 报警 (O3)

3

(1-5)V 变送输出 (O1)+ 报警 (O2)+ 报警 (O3)

4

通讯 (O1)+(4-20)mA 变送输出 (O2)+ 报警 (O3)

5

通讯 (O1)+(1-5)V 变送输出 (O2) + 报警 (O2)

6

通讯 (O1)+(1-5)V 变送输出 (O2) 报警 (O3)

9

用户特殊要求的输出


0

输入信号类型 由用户自由选择 , 出厂时设定在 (1-5)V

1

适配 K、B、J、E、T、S、R热电偶

2

适配 Pt10 0、Cu50热电阻

3

适配霍尔变送器 mV, 量程自由设定

4

适配过传压力表 (30-350) Ω , 量程自由设定

6

适配 (4-20)mA 输入 , 量程自由设定

8

适配 (1-5)V 输入 , 量程式自由设定

9

用户特殊要求的信号
    缺省为 220VAC 供电

D

24VCD 体电
    缺省为无附加 24VCD 馈电电源输出

P

附加 24VCD 馈电电源输出
    缺省为不带串行通讯接口

2

RS232 串行通讯接口

4

RS485 串行通讯接口 ( 带隔离 )


M

Modbus 协议

* ( 4 8×48×100)mm、(72×72×100)mm,订货时请向厂家咨询
*报警(O2),报警(O3)用户可自行组态为上下限报警或程序运行结束报警.
*双光柱的仪表有两种外型尺寸: (160×80×115)mm(80×160×115)mm
*特殊要求请与厂家联系

三、 DY2000 时间程序 PID 调节数字 / 光柱仪表接线图



1 .输入接线图 - ( 16 0×80×115)mm(80×160×115)mm(96×96×112)mm(96×48×112)mm(48×96×112)mm

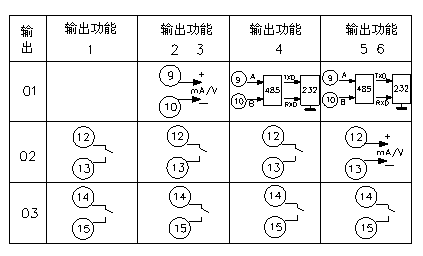

2 .输出接线图 - ( 16 0×80×115)mm(80×160×115)mm(96×96×112)mm(96×48×112)mm(48×96×112)mm •

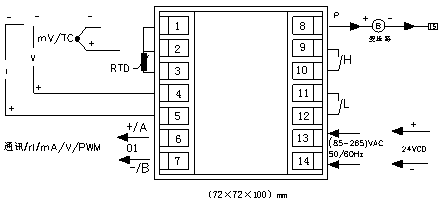

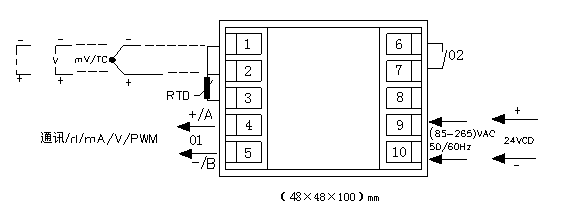

(72×72×100)mm、(48×48×100)mm的仪表输入/输出接线图
