适用于大批量通用客户 不同OEM制造商 为汽车 医药 及工业产品所设计 |
| |
 |
|
|
■ 简介
|
|
SM5822为OEM集成化压力传感器，采用先进的片上信号处理技术，仅用低成本的SO-16封装方式就能够实现压力信号的放大、调节和温度补偿。
该传感器采用CMOS数字信号处理器和片上EEPROM储存校准和补偿数据，可进行出厂校准，同时也可以进行多种温度和压力补偿以提高测量精度。
SM5822量程可从0-5psi到0-100psi，采用表压、绝压和差压配置；
|
|
|
|
■ 特点
|
|
|
|
带放大、校准和信号输出调节
利用I2C接口进行温度补偿和校准 输出信号和输入成正比
可对传感器非线性进行调解 可对温度系数进行调解
表压、差压和绝压测量
|
|
|
|
|
|
■ 用途
|
|
|
|
HVAC 汽车用压力传感器 气压计 医疗设备 风力控制
空气流量计 呼吸器和通风机
|
|
|
|
|
|
■ 产品样图
|
|
|
|
|
|
|
|
|
|
|
|

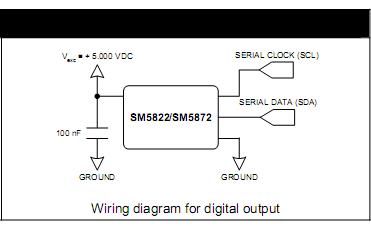

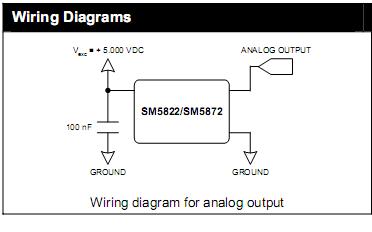

■ SM58系列电气连接方式
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
■ 规格
|
|
|
|
1、电器特性
|
|
|
|
■ SM5822/5872性能指标及测试条件
|
参数
|
绝压/表压/单端
|
差压
|
|
|
最小值
|
典型值
|
最大值
|
最小值
|
典型值
|
最大值
|
单位
|
|
零压（绝压和表压）
|
0.42
|
0.5
|
0.58
|
|
|
|
V
|
|
零压（差压）3.4
|
|
|
|
2.42
|
2.5
|
2.58
|
V
|
|
输出（FS）
|
3.92
|
4
|
4.08
|
1.96
|
2
|
2.04
|
VFS
|
|
误差（FS）5
|
|
|
1
|
|
|
1
|
%FS
|
|
响应时间
|
2
|
|
|
2
|
|
|
msec
|
|
激励电压3
|
4.75
|
5
|
5.25
|
4.75
|
5
|
5.25
|
V
|
|
激励电流
|
|
|
10
|
|
|
10
|
mA
|
|
过载特性
|
|
>5X
|
|
|
>5X
|
|
%FS
|
|
工作温度
|
-40
|
25
|
125
|
-40
|
25
|
125
|
℃
|
|
温度补偿范围
|
0
|
25
|
70
|
0
|
25
|
70
|
℃
|
|
储存温度
|
-55
|
25
|
135
|
-55
|
25
|
135
|
℃
|
|
|
Vexc=5.0 T=室温
|
|
|
|
备注：
|
|
* 测量从0~70℃
** 低于额定值的3倍或5倍，最大压力为225psi
*** 在Vexc=5V时测定
**** 最佳直线拟合,量程为0.3psi时的线性度+/-0.5%FS
|
|
|
|
|
