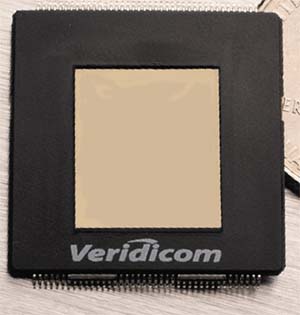

FPS200指纹传感器 |
|
专为电子商务中身份认证而设计的革命性产品 FPS200的芯片包，内容包括如下： l 5片 FPS200芯片。 l 1个FPS200指纹采集仪（USB接口）及配套的图象采集开发包（WINDOWS平台，DLL库 l 推荐电路图和元件清单。 l 详细的芯片开发手册。 l 技术支持 优惠价格：￥2999元。
应用： l 移动指纹认证系统 l 膝上型电脑、PDAD等其他移动设备的安全登录 l 网络、工作站、数据库的安全登录及安全操作 l 电子商务、网上银行、网上证券、POS系统的交易安全 l 家庭、办公室、汽车的门锁或门禁控制系统 l PKI的增强安全保护 l IC卡的强大安全补充
l
移动电话的安全保护及安全交易 Veridicom公司推出的新一代FPS200固态指纹传感器是一个理想的接触式指纹认证的设备。它是一款专为嵌入式系统设计的高性能、低功耗、低价格指纹传感器，可以很方便地集成到各种Internet设备，如：便携式电脑、个人数字助理（PDA）、移动电话等。应用FPS200，你就可以抛弃密码，但需要进行身份识别时，您只需用手指轻轻一按，就可以完成身份确认，由于指纹固有的随身携带、永不遗矢、无法复制、人人不同、指指相异等特点，因此将极大提供系统的安全性，更有效地保护了你的权益。
FPS200是Veridicom公司推出的第三代半导体指纹传感器。它是在吸收了已广泛应用的FPS110系列传感器优点的基础上，全新推出的新一代指纹传感器。FPS200在性能、尺寸、集成方便度等指标上建立了一套新的标准，是Veridicom半导体指纹传感器家族中重要的新成员。
适应更复杂的手指
FPS200的图象搜索功能（ImageSeekTM）通过改变电容阵列的参数值可在1秒种以内扫描多幅指纹图象并自动选择最好的一幅。因此FPS200对人手指的适应面更广，可以获得各种类型手指（从干手指到湿手指）的高质量指纹图象，并能应用在各种气候条件下，甚至在高温或高湿度的环境下。由于成像质量的提高及稳定，大大减低了误识率（FAR）和拒识率（FRR），因此FPS200可应用在更广阔的领域。
坚固耐用的芯片表层
FPS200表面运用Veridicom公司专利技术而制成，坚固耐用，可防止各种物质对芯片的划伤、腐蚀、磨损等。FPS200能承受超过8KV的静电放电（ESD）。因此FPS200可应用在苛刻的环境下。
更易于集成 FPS200是第一个内置三种通信接口的指纹设备：USB口、微处理器单元接口（MCU）、串行外设接口（SPI）。 这使得FPS200可以方便集成到各种类型的设备中去，甚至不需要外部接口设备的支持。
FPS200还内置其他电路单元，极大减少了芯片对软件的依赖。FPS200芯片的256×300传感阵列和全新的瘦封装不但提供了更小的外观尺寸，而且使阵列布局更合理，在减小传感器阵列数目的情况下没有降低图象尺寸及精度，同时也节约了芯片的成本。
低功耗设计
FPS200在待命模式下的操作电流小于20uA，这在移动设备的应用中可节约电池的消耗，延长电池寿命。FPS200还有手指自动检测电路（AFD），但有手指按在传感器表面时，向主机发送一个中断信号。
AFD电路允许主机在没有指纹时也处在低共耗待命模式，只有当有手指时才唤醒主机进行处理，因此节省了整个系统的功耗，这种特性尤其满足依赖电池供电的嵌入式系统需要。
更方便地控制芯片
FPS200芯片由256列和300行电容阵列组成，芯片内设计有两个采样保持电路用于指纹图象的采集。通过测量每个传感单元在每次充电后的电压值和放电后的电压值的差来获得每个传感单元的电容值。每次扑捉每行图象后，在该行内的每个传感单元内就有待数字化的电容值。因此通过改变放电电流大小和放电时间就可以改变FPS200的灵敏度。
提供多种接口 FPS200芯片内直接提供三种接口电路： USB：FPS200已内置了高速USB的核电路，不需要外部的USB控制器，因此使FPS200成为标准的USB设备。 FPS200在USB模式下可支持13帧/秒的指纹图象采集传输速度。 微处理器总线（MCU）：通过增加自动递增列和地址寄存器的值以及模数转换的路径优化功能，FPS200内置的标准8位微处理器总线的性能大大加强，图象传输速度达到30帧/秒，可以满足对连续指纹图象采集和比对的需要。
串行外设接口（SPI）：FPS200内置的SPI接口可极大减小FPS20对硬件的依赖，只需要6条线就可以连接到带SPI接口的微处理器。在SPI模式下，FPS200的图象传输速度为10帧/秒。
高分辨率 l 256×300阵列 l 1.28cm×1.50cm传感面积 l 500DPI分辨率
高速图象传输 l 30帧/秒（MCU模式） l 13帧/秒（USB模式）
l
10帧/秒（SPI模式）
坚固耐用的表面工艺 l 异常坚固的表面涂层
l
ESD容忍度
>8kV
方便集成 l 电容感应固态传感器 l 标准CMOS工艺
l
USB、MCU、SPI三个总线
低供耗
l
工作模式：35mA
l
待命模式：20uA
主要特征和优点 l 专为便携设备设计的更小的封装 l 图象搜索技术（ImageSeekTM）即使在手指过干或过湿时仍能获得高精度的识别。l 内置USB核、MCU模式和SPI通讯模式，减低整个系统的成本 l 高强度的表面保护可以有效防止敲击、磨损、化学腐蚀等对芯片的损坏。 l 手指自动检测（AFD）功能可以唤醒CPU，节约电能的消耗。 l 内置8位AD转换电路，最高可节约75%的电源消耗。
|
