投入/插入式液位变送器

CYG2304、CYG2314、CYG2313

    在现今自控测量诸多领域中,越来越多的用户希望使用于操作,可直接与数控仪表联用的、
输出为标准信号的液位变送器,为此我们在液位传感器的基础上重点推出投入/插入式液位变送
器,该产品既保持了原有的高精度、高稳定性及水密封性的优良品质,又进一步方便了用户的使
用。CYG2304CYG2314CYG2313以及CYG2314T等五个型号的产品,各针对于不同的测量介
质和工况。其中新产品“投入式防雷型”液位变送器已大量投放市场,它主要是针对南方雷
电较频繁的户外场合使用。液位变送器的使用方式,可分投入与插入式两种,从结构分类,
又由一体式与分体式构成。

一.主要技术指标


型    号

CYG2304

CYG2314

CYG2313

量    程

0—1、2、5…200 mH2O(或0—200KPa)

0—2、5…20 mH2O(或0—200KPa)

供电电源

恒压源12—36VDC、标准24VDC、(特殊特定)

输出信号

电流4—20mA或电压0—5V或频率1—10 KHz(特殊特定)

过载能力

200﹪

补偿温区

﹣10℃—﹢60℃

工作温区

﹣40℃—﹢80℃

适用介质

清水、油、无腐蚀或弱酸性腐蚀液

污水、海水、碱性的工业废液

强腐蚀性的酸液


二.分档性能参数


         指标
档级

静态精度
级别﹪FS

零点温度系数
×10﹣4 / ℃·FS

灵敏度温度系数
×10﹣4 / ℃·FS

零位时漂
±﹪FS / 8小时

零位稳定性
±﹪FS / 1年

A

1.0

5

5

0.2

0.3

B

0.5

3

3

0.1

0.2

C

0.25

2

2

0.1

0.2


三.一体式与分体式液位变送器对比表



一体式液位变送器

分体式液位变送器



使用方便,抗干扰性能好

零位、灵敏度均可调节,安装方法灵活方便,特别
适合于耐腐蚀型、插入安装型、耐介质磨损型、抗
介质阻塞型及精度要求高于0.15﹪的液位变送器测控。

缺点

零位无法调节,零位时漂会选加入总精度

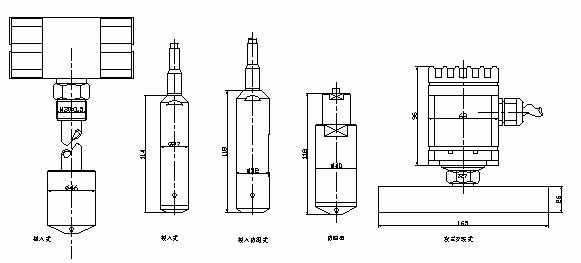

四.外形尺寸与壳体材料

    一体化液位变送器外形与传感器相似,变送器部分材质为不锈钢或聚四氟乙烯。注:投入式
液位变送器订货时需注明连接的专用导气电缆长度。插入式液位变送器需注明插入杆长度。耐腐
蚀液位变送器需注明从传感器连接至变送单元的电缆长度及电缆保护套管长度。
