中高温压力变送器

CYG1161、CYG1163

    普通的压阻式压力传感器电桥中的四电阻是用集成电路工艺制造的,电阻间以PN结自隔离。
由于此结构受耐温限制,在使用温度达到﹢100℃﹢120℃时,性能已大大劣化,不适应更高温
度下的工况和许多特殊应用环境。利用陶瓷厚膜敏感元件、多晶硅敏感元件及蓝宝石制造
CYG161CYG163型传感器并配以先进的信号调理电路制造出来的CYG1161CYG1163中高温
压力变送器,就是针对较高温度范围开发出来的。

一.主要技术指标


型    号

CYG1161

CYG1163

量    程

0—40KPa…100Mpa全程可选

供电电源

恒压源12—36VDC、标准24VDC、(特殊特定)

输出信号

电流4—20mA /电压0—5V或频率1—10 KHz(特殊特定)

补偿温区

﹣10℃—﹢60℃

﹣20℃—﹢150℃

工作温区

﹣40℃—﹢80℃

﹣55℃—﹢200℃

防爆级别

本安型ExiaⅡCT5

适用介质

航空航天、能源运输、石油堪采、化工、热工自动化等特殊应用环境和高温工况


二.分档性能参数


      指标
档级

静态精度
级别﹪FS

零点温度系数
×10﹣4 / ℃·FS

灵敏度温度系数
×10﹣4 / ℃·FS

零位时漂
±﹪FS / 24小时

零位稳定性
±﹪FS / 1年

A

1.0

5

5

0.2

0.3

B

0.5

2

2

0.1

0.2

C

0.25

1

1

0.1

0.15

D

特 定


三.标准外形、压力接口及壳体材料

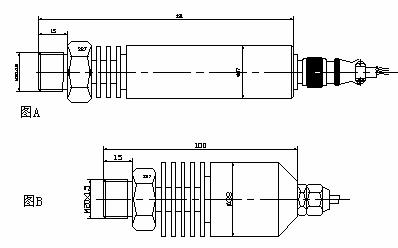

    下图为变送器的标准外型,压力接口可以在M12×1M20×1.5选择,亦可特定外型及接口,
材料为1Cr18Ni9Ti

y7

y8
