温度传感器类产品，共
3 件 |
 |

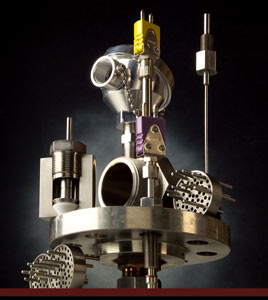

美国热电偶公司（NANMAC）高温高精度热电偶传感器 |
|
四十多年来，Nanmac一直是测量温度和控制这一专门领域的领导者。我们曾成功地测量了美国所有的载人航天器火箭喷射的温度，炮筒、枪膛和射弹的温度，甚至柴油机运转中的活塞的温度。我们向研究机构和制造企业提供高性能的传感器，其温度测量的精度是很高的。作为科学家创办的企业，我们一直严格遵循热力学和热传递学规律来设计温度传感器。通过这些努力，我们已研制出具有零传导误差的热电偶，在超高温环境中使用寿命长，精度超过国家标准，且具有最快的响应时间。2300℃长期使用！ |
|
A8A系列，测量炉温均匀性专用热电偶 |
|
A12系列，高温热电偶 |
|
 |
瑞典铱诺和日本林电工全系列温度传感器——热电偶 |
|
热电偶是由两种不同材料的金属线组成，两端分别焊起来形成回路，当测量端与参比端之间存在温差时，回路中就产生了热电流，这两条线叫热电偶。这个现象按它的发现者命名为Zeebeck效应，这个效应被用来测量温度。热电偶特性有三个规律：1、同成分规律，即如果两只金属线是同种材料，那么即使两端存在温差，也不会有热电动势产生。2、中介金属规律，即只要接点温度相同，即使回路中接了不同的金属，也不会有电动势产生。3、连续规律或称为中间温度规律，即当这个回路中有个中间接点，如果这个中间接点金属和回路金属相同，回路的电动势将增加。 |
|
查看热电偶传感器选型表 |
|
|
|
瑞典铱诺和日本林电工全系列温度传感器——铂电阻 |
|
温度变化时，金属阻值会按一定的比率而变化。电阻元件就是按这个特性测量温度的。理论上任何金属都能用，但是因为诸如阻值随温度变化的可重复性、线性、灵敏度等特性，只有很少金属适用。日本工业标准只用铂，其他标准也有用镍、铜及其他金属的。测量原理：当电流为（1～5mA）通过电阻元件（通常Pt100）时，阻值变化就被测量了。实际操作中，采用三线制来避免引脚阻值。 |
|
查看铂电阻传感器选型表 |
|
 |

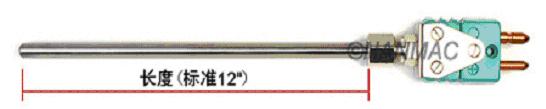

A8A系列，测量炉温均匀性专用热电偶 |
这种热电偶，尤其是N型，专门适用于测量高温炉温度分布，可反复弯曲，耐温可达1250℃。热电偶的插头部分也可耐425℃的高温，可以直接安装在炉内。Nanmac还提供与之匹配的接线盒，可以一起固定在炉内。请参照F2和F3系列。
|
|
|
|
|
不 锈 钢 304 保 护 管 —— 零
件 编 号 |
|
ANSI |
护套 |
非屏蔽热电偶结 |
接地热电偶结 |
不接地热电偶结 |
|
类型 |
直径（mm） |
零件编号 |
零件编号 |
零件编号 |
|
J |
1.575 |
A8A-1 |
A8A-5 |
A8A-9 |
|
J |
3.175 |
A8A-2 |
A8A-6 |
A8A-10 |
|
J |
4.750 |
A8A-3 |
A8A-7 |
A8A-11 |
|
J |
6.350 |
A8A-4 |
A8A-8 |
A8A-12 |
|
|
|
|
|
|
|
K/N |
1.575 |
A8A1-13 |
A8A-17 |
A8A-21 |
|
K/N |
3.175 |
A8A-14 |
A8A-18 |
A8A-22 |
|
K/N |
4.750 |
A8A-15 |
A8A-19 |
A8A-23 |
|
K/N |
6.350 |
A8A-16 |
A8A-20 |
A8A-24 |
|
|
|
|
|
|
|
E |
1.575 |
A8A-25 |
A8A-29 |
A8A-33 |
|
E |
3.175 |
A8A-26 |
A8A-30 |
A8A-34 |
|
E |
4.750 |
A8A-27 |
A8A-31 |
A8A-35 |
|
E |
6.350 |
A8A-28 |
A8A-32 |
A8A-36 |
|
|
|
|
|
|
|
T |
1.575 |
A8A-37 |
A8A-41 |
A8A-45 |
|
T |
3.175 |
A8A-38 |
A8A-42 |
A8A-46 |
|
T |
4.750 |
A8A-39 |
A8A-43 |
A8A-47 |
|
T |
6.350 |
A8A-40 |
A8A-44 |
A8A-48 |
|
|
|
因 科 镊 600 护 套 —— 零 件 编 号 |
|
ANSI |
护套 |
非屏蔽热电偶结 |
接地热电偶结 |
不接地热电偶结 |
|
类型 |
直径（mm） |
零件编号 |
零件编号 |
零件编号 |
|
J |
1.575 |
A8A-49 |
A8A-53 |
A8A-57 |
|
J |
3.175 |
A8A-50 |
A8A-54 |
A8A-58 |
|
J |
4.750 |
A8A-51 |
A8A-55 |
A8A-59 |
|
J |
6.350 |
A8A-52 |
A8A-56 |
A8A-60 |
|
|
|
|
|
|
|
K/N |
1.575 |
A8A-61 |
A8A-65 |
A8A-69 |
|
K/N |
3.175 |
A8A-62 |
A8A-66 |
A8A-70 |
|
K/N |
4.750 |
A8A-63 |
A8A-67 |
A8A-71 |
|
K/N |
6.350 |
A8A-64 |
A8A-68 |
A8A-72 |
|
|
|
|
|
|
|
E |
1.575 |
A8A-73 |
A8A-77 |
A8A-81 |
|
E |
3.175 |
A8A-74 |
A8A-78 |
A8A-82 |
|
E |
4.750 |
A8A-75 |
A8A-79 |
A8A-83 |
|
E |
6.350 |
A8A-76 |
A8A-80 |
A8A-84 |
|
|
|
|
|
|
|
T |
1.575 |
A8A-85 |
A8A-89 |
A8A-93 |
|
T |
3.175 |
A8A-86 |
A8A-90 |
A8A-94 |
|
T |
4.750 |
A8A-87 |
A8A-91 |
A8A-95 |
|
T |
6.350 |
A8A-88 |
A8A-92 |
A8A-96 |
|
|
|
特 别 须 知 |
1．说明零件编号和长度，例如A8A-65-39.37-N-HT，说明采用因科镍600保护管，热电偶直径是6.35mm，长度是39.37英寸（1米）,N型，接地热电偶结，采用耐温425℃的高温插头。
2．如果需要其他尺寸的，请指明。Nanmac可以根据用户要求的尺寸任意对热电偶进行加工。
3．除了直径1mm的热电偶外，都可以订购双芯和多芯热电偶，请联系我们。
4．Nanmac的热电偶可以提供多种的末端形式（参照A9）。 |
|
|
|

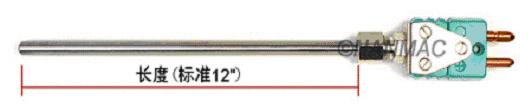

A12系列，高温热电偶 |
|
NANMAC高温热电偶系列产品专为1300～2300℃的高温环境而设计。现有护套材料包括钽、钼、氧化锆、氧化铝和石英。应用场合包括：氧化、真空、还原和惰性气体各种工业炉、燃气灶、烤箱、核电厂、废气、风洞、污染控制、以及高温过程控制场合。标准NANMAC高温热电偶探头由一个不接地的热电偶结组成，外面包有一层密封护套。它还包括一对标准的匹配插头和插孔连接器，附有插头和插座（未画出），配有一个电缆夹。连接器的最高工作温度为250℃。标准高温热电偶还有一个任选的4"长的厚壁支承管连接连接器的一端。支承管的作用是防止安装套管损伤耐热护套。支承管的直径比热电偶护套的直径大1/8"。 |
|
|
|
|
贵 金 属 热 电 偶 的 规 格 |
|
零件编号 |
护套直径 |
护套材质 |
最大长度（英寸） |
|
A12-1 |
3.175 |
钼 |
108 |
|
A12-2 |
4.750 |
108 |
|
A12-3 |
6.350 |
108 |
|
|
|
|
|
|
A12-5 |
3.175 |
钽 |
108 |
|
A12-6 |
4.750 |
108 |
|
A12-7 |
6.350 |
108 |
|
|
|
|
|
|
A12-10 |
4.750 |
氧化铝 |
24 |
|
A12-11 |
6.350 |
24 |
|
A12-12 |
9.525 |
39 |
|
|
|
|
|
|
A12-14 |
6.350 |
氧化锆 |
18 |
|
A12-15 |
9.525 |
24 |
|
|
|
|
|
|
A12-16 |
4.750 |
石英 |
47 |
|
A12-17 |
6.350 |
47 |
|
A12-18 |
9.525 |
47 |
|
|
|
特 别 须 知 |
1． Nanmac的高温热电偶通常都使用#24(0.020")线规，保证最大寿命。如果有特别要求，也可采用#30（0.01"）线规，成本可降低。
2． 热电偶的安装固定，请参照A10系列－可调节压缩式接头和安装套管。
3． 可订购耐425℃的高温插头插座和微型插头插座。
4． 也可订购双芯或多芯热电偶，请联系我们。
5． 订货时，请指明热电偶的类型、尺寸和保护管的材料。如果需要支撑管，请在型号后面加上ST，需要双芯，则加上DPX。比如A12-3-30-C-ST8-DPX，表示的是C型热电偶，钼套管，直径是6.35mm，长度是30英寸，支撑管的长度是8英寸，双芯。 |
|
|
热 电 偶 传 感 器 选 型 表 |
|

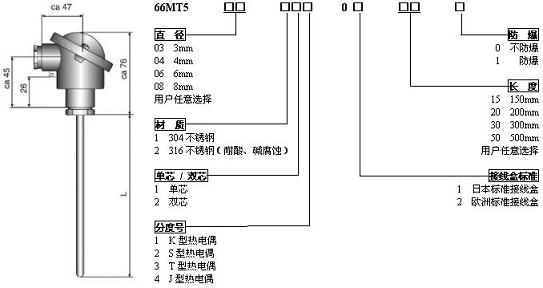

66MT5型 直插式热电偶温度传感器 |
|
|
|
|

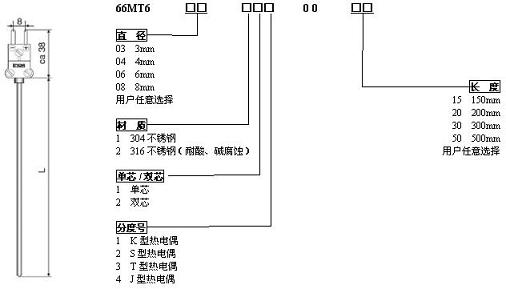

66MT6型 引线式热电偶温度传感器
|
|
|
|
|

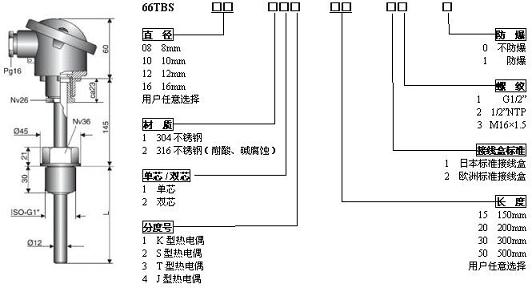

66TBS型 外露螺纹式热电偶温度传感器
|
|
|
|
|

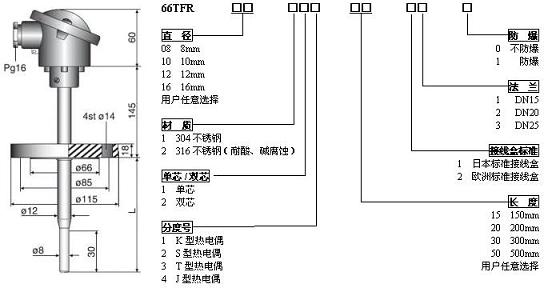

66TFR型 法兰式热电偶温度传感器 |
|
|
|
|

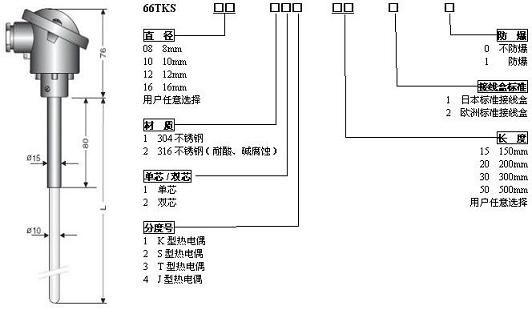

66TKS型 接插件式热电偶温度传感器 |
|
|
|
|

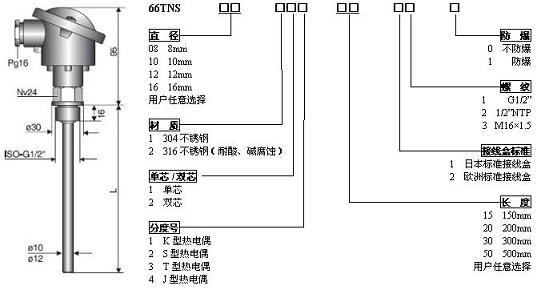

66TNS型 螺纹式热电偶温度传感器 |
|
|
|
铂 电 阻 传 感 器 选 型 表 |
|

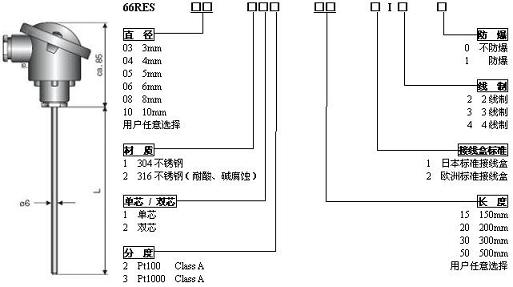

66RES型 直插式铂电阻温度传感器 |
|
|
|
|

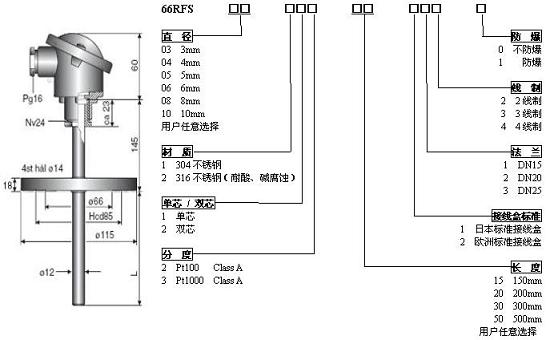

66RFS型 法兰式铂电阻温度传感器
|
|
|
|
|

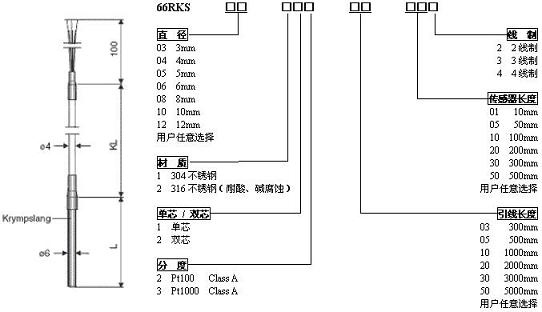

66RKS型 引线式铂电阻温度传感器
|
|
|
|
|

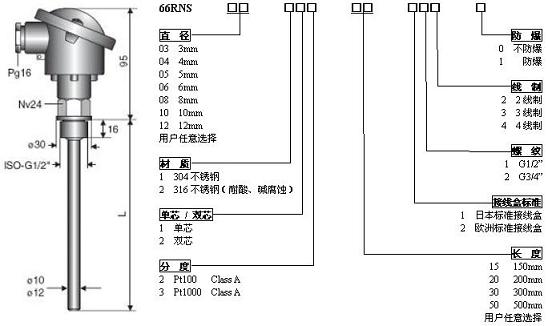

66RNS型 螺纹式铂电阻温度传感器 |
|
|
|
|

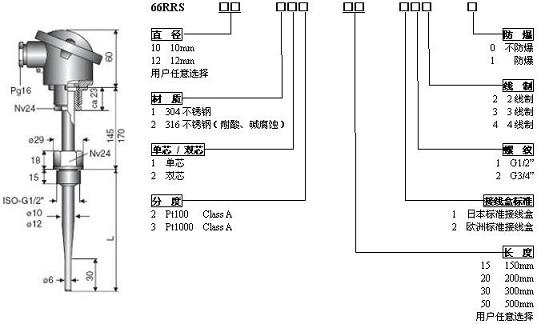

66RRS型 外露螺纹式铂电阻温度传感器 |
|
|
|
 |
|
