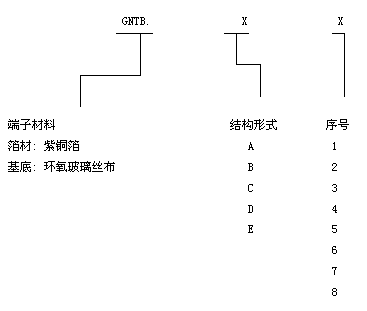

接线端子命名规则:
|
图例 |
型号 |
尺寸（毫米） |
金属 材料 |
|
a |
b |
c |
d |
 |
GNTB. A1 |
2.6 |
1.6 |
0.6 |
0.6 |
纯铜 |
|
GNTB. A2 |
3.4 |
2.4 |
0.8 |
1.0 |
|
GNTB. A3 |
4.5 |
3.2 |
0.9 |
1.3 |
|
GNTB. A4 |
6.4 |
4.8 |
1.0 |
1.9 |
|
GNTB. A5 |
7.6 |
5.4 |
1.3 |
2.2 |
|
GNTB. A6 |
8.4 |
6.4 |
1.8 |
2.6 |
|
GNTB. A7 |
10.0 |
8.0 |
1.8 |
3.2 |
|
GNTB. A8 |
12.0 |
9.6 |
1.8 |
3.8 |
 |
GNTB. B1 |
2.6 |
1.6 |
0.6 |
0.6 |
|
GNTB. B2 |
3.4 |
2.4 |
0.8 |
1.0 |
|
GNTB. B3 |
4.5 |
3.2 |
0.9 |
1.3 |
|
GNTB. B4 |
6.4 |
4.8 |
1.0 |
1.9 |
|
GNTB. B5 |
7.6 |
5.4 |
1.3 |
2.2 |
|
GNTB. B6 |
8.4 |
6.4 |
1.8 |
2.6 |
|
GNTB. B7 |
10.0 |
8.0 |
1.8 |
3.2 |
|
GNTB. B8 |
12.0 |
9.6 |
1.8 |
3.8 |
 |
GNTB. C1 |
2.8 |
1.8 |
0.5 |
0.7 |
|
GNTB. C2 |
4.0 |
2.8 |
0.7 |
1.1 |
|
GNTB. C3 |
5.3 |
3.8 |
1.0 |
1.5 |
|
GNTB. C4 |
6.4 |
4.8 |
1.3 |
1.9 |
|
GNTB. C5 |
7.6 |
5.4 |
1.3 |
2.2 |
|
GNTB. C6 |
8.4 |
6.4 |
1.8 |
2.6 |
|
GNTB. C7 |
10.0 |
8.0 |
1.8 |
3.2 |
|
GNTB. C8 |
12.0 |
9.6 |
1.8 |
3.8 |
|
图例 |
型号 |
尺寸（毫米） |
金属 材料 |
|
a |
b |
c |
d |
e |
 |
GNTB. D1 |
3.2 |
1.6 |
0.5 |
0.5 |
1.1 |
纯铜 |
|
GNTB. D2 |
5.2 |
3.2 |
1.1 |
1.1 |
2.1 |
|
GNTB. D3 |
7.4 |
4.8 |
1.6 |
1.6 |
3.2 |
|
GNTB. D4 |
9.4 |
6.4 |
2.1 |
2.1 |
4.2 |
|
GNTB. D5 |
13.6 |
9.5 |
3.2 |
3.2 |
6.4 |
 |
GNTB. E1 |
2.6 |
1.6 |
0.6 |
0.6 |
|
|
GNTB. E2 |
3.4 |
2.4 |
0.8 |
1.0 |
|
|
GNTB. E3 |
4.5 |
3.2 |
0.9 |
1.3 |
|
|
GNTB. E4 |
6.4 |
4.8 |
1.0 |
1.9 |
|
|
GNTB. E5 |
7.6 |
5.4 |
1.3 |
2.2 |
|
|
GNTB. E6 |
8.4 |
6.4 |
1.8 |
2.6 |
|
|
GNTB. E7 |
10.0 |
8.0 |
1.8 |
3.2 |
|
|
GNTB. E8 |
12.0 |
9.6 |
1.8 |
3.8 |
|
|
辅助材料：
胶粘剂性能列表:
| 序号 |
名 称 |
型号及订货编码 |
使用温度范围 |
固化条件 |
包装 |
| 1 |
环 氧 |
H-610 |
-50～＋265°C |
温度下加压固化 |
30克 |
| 2 |
改性环氧 |
H-609 |
-10～＋100°C |
30克 |
| 3 |
酚醛环氧 |
SZF-201 |
-30～＋100°C |
30克 |
| 4 |
酚醛缩醛 |
SZF-202 |
-30～＋80°C |
30克 |
| 5 |
高温胶 |
SZF-101 |
-30～＋250°C |
30克 |
| 6 |
502胶 |
SZX-502 |
-10～＋50°C |
指压 ,瞬间固化 |
5克 |
辅助材料:
| 序号 |
名 称 |
订货编码 |
参 数 |
包装 |
| 1 |
康铜合金用助焊剂 |
FLC-1 |
|
20克 |
| 2 |
卡玛合金用助焊剂 |
FLC-2 |
|
20克 |
| 3 |
引线 |
SZW-1 |
Ø 0.15 |
5米 |
| 4 |
聚四氟乙烯膜 |
PTFE-1 |
0.05毫米厚 |
10克 |
| 5 |
高温胶基胶带 |
TT |
8毫米×30米 |
1卷 |
| 6 |
高温纸基胶带 |
PT |
8毫米×30米 |
1卷 |
| 7 |
3毫米厚硅橡胶板 |
SR3-1 |
400毫米×400毫米 |
1张 |
|
5毫米厚硅橡胶板 |
SR5-1 |
1张 |
| 8 |
焊锡丝 |
SD |
Ø 1.0,熔点183°C |
1公斤 |
|
辅助工具：
| 序号 |
名 称 |
订货编码 |
规 格 |
包装 |
| 1 |
烙铁 |
EBI-1 |
20瓦 |
1把 |
| 2 |
专用烙铁头 |
DEB-1 |
紫铜 |
2个 |
| 3 |
不锈钢圆头镊子 |
TWB-1 |
100毫米长 |
1把 |
| 4 |
不锈钢尖头镊子 |
TWC-1 |
135毫米长 |
1把 |
| 5 |
不锈钢剪刀 |
SS-1 |
145毫米长 |
1把 |
|
SS-2 |
100毫米长 |
| 6 |
手术刀 |
SSB-1 |
125毫米长 |
1 （带5个刀片） |
| 7 |
橡胶（含砂）擦笔 |
SCM-3 |
300毫米长 |
1支 |
| 8 |
不锈钢钢板尺 |
STS |
150毫米长 |
1把 |
| 9 |
刷胶笔 |
CHB |
150毫米长 |
2支 |
| 10 |
4H铅笔 |
4HP-1 |
176毫米长 |
1支 |
|
