GY-2型轮辐式称重传感器

一、产品简介:

GY-2型轮辐式传感器,其弹性体采用短而高的剪切梁,刚性特好,抗侧向力强,在结构上具有过载自锁。防护上采用胶封和焊封,分别达到了IP67和IP68,因此广泛应用于汽车衡、扎道衡、测力机和吊秤等设备上。

二、技术指标:

量程

0.5~100t

输入电阻

385±15Ω

765±15Ω

灵敏度

2±0.01 mV/V 4±0.010 mV/V

输出电阻

350±3Ω

700±5Ω

非线性 /滞后/重复性

± 0.03%FS

绝缘电阻

≥ 5000 MΩ

蠕 变

± 0.02%FS

供桥电压

10(DC/AC) V

零点输出

± 1.00%FS

工作温度

-20~+60℃

零点温度影响

± 0.02%FS/10℃

安全过载

120%FS

输出温度影响

± 0.02%FS/10℃

材质

合金钢或不锈钢

接线方式

输入:红(+)黑(-) 输出:绿(+) 白(-)

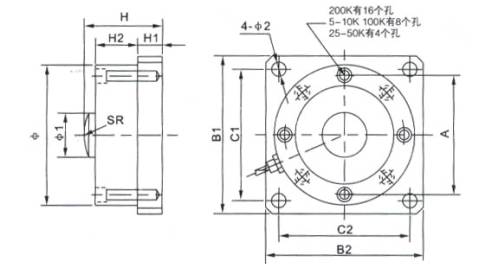

三、外形尺寸:

量程 t

尺寸( mm)

A

φ

φ 1

φ 2

H

H1

H2

B1*B2

C1*C2

SR

0.5-7.5

88.9

104.7

32.0

9.0

53.8

15.0

31.8

110*110

86*86

80.0

10-25

101.6

120.7

38.9

11.0

77.8

24.0

41.1

126*126

106*106

91.3

50

116.8

140.0

50.4

18.0

86.2

29.0

50.8

150*150

120*120

105.6

60-100

162.0

200.0

76.0

26.0

125.0

42.0

70.0

240*240

190*190

200.0
