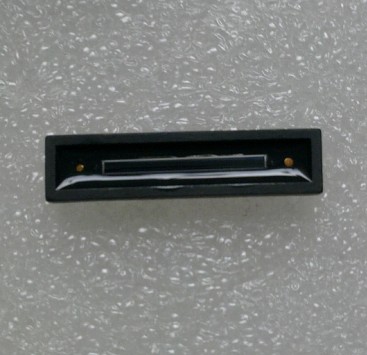

一维PSD位置传感器
|
型号 |
有效面积
（mm*mm） |
分辨率
（μm） |
响应时间
（μs） |
响应光谱
（nm） |
工作温度
（℃） |
| PSD-0103 |
1.0×3.0 |
1 |
0.5 |
400-1100 |
-10～60 |
|
PSD-0208 |
2.0×8 |
1 |
1 |
400-1100 |
-10～60 |
|
PSD-1315 |
1.3×15 |
0.1 |
0.8 |
380-1100 |
-10～60 |
|
PSD-0220 |
2.0×20 |
1 |
1 |
380-1100 |
-10～60 |
|
PSD-2534 |
2.5×34 |
1 |
5 |
380-1100 |
-10～60 |
|
PSD-X70 |
X×70 |
5 |
10 |
380-1100 |
-10～60 |
|

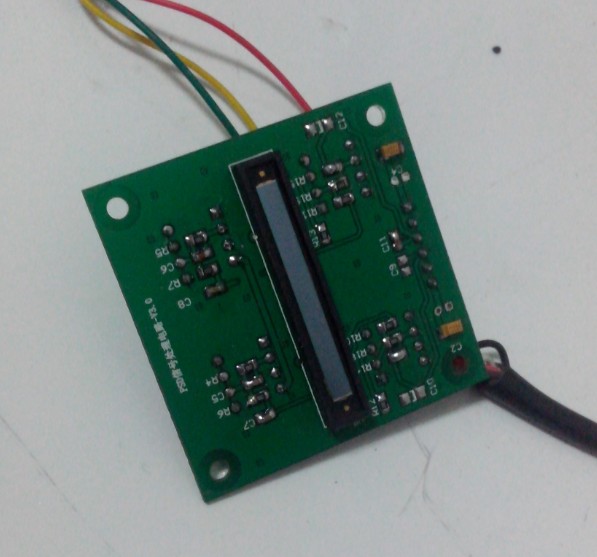

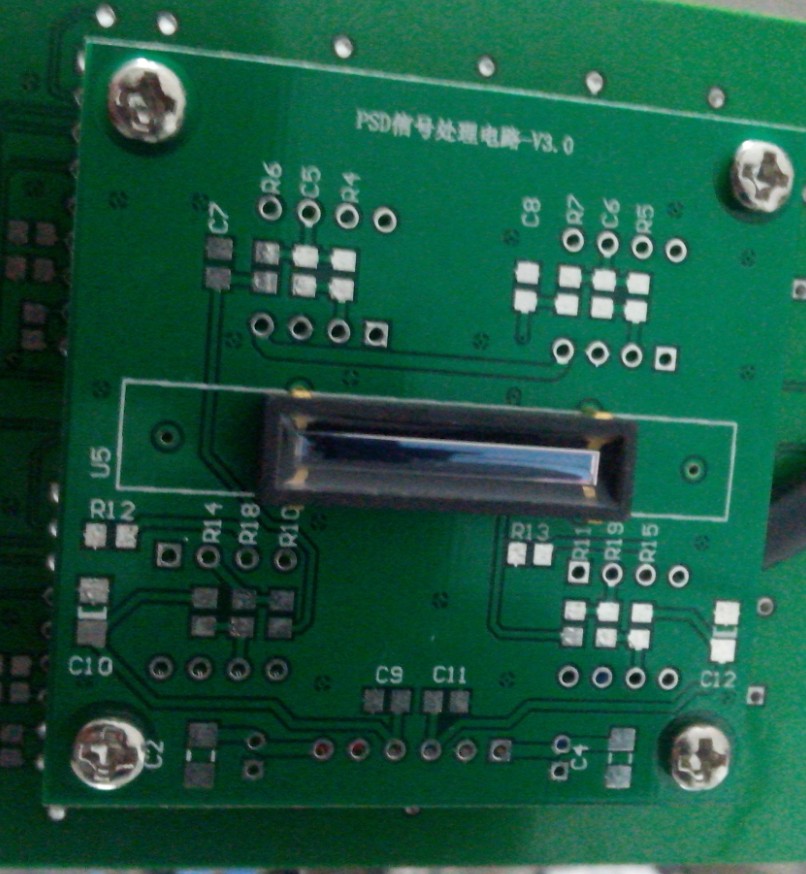

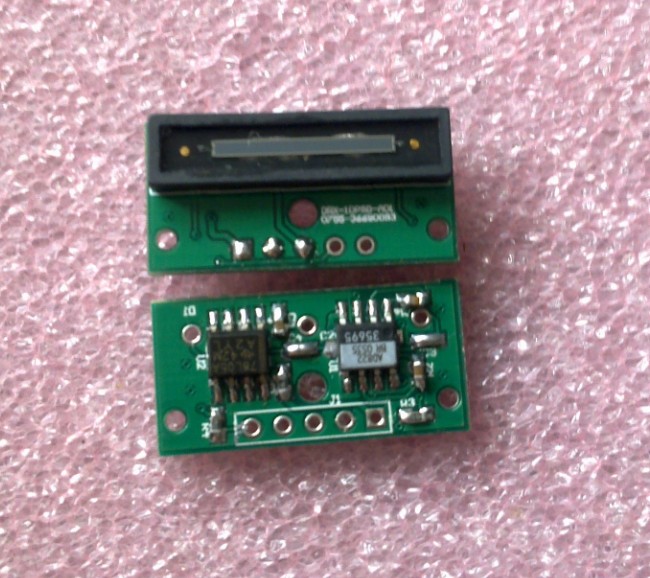

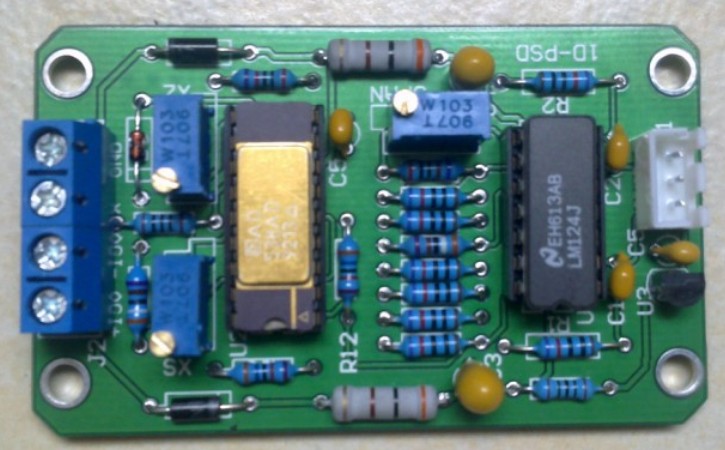

一维PSD处理板 |
|
型号 |
工作电压
（V） |
工作电流
（mA） |
精度
（μm） |
输出
（V） |
|
DRX-1DPSD-PC1 |
正负15 |
50 |
>5 |
正负10（可调） |
| DRX-1DPSD-PC03 |
5 |
350 |
>5 |
正负10（可调) |
|
DRX-1DPSD-FMD01 |
5 |
|
5 |
正负10（可调) |
|
注：更多规格可根据您的要求定做 |

 |
|
|

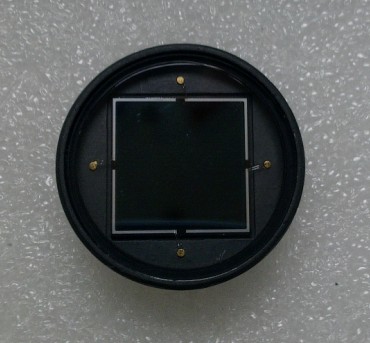

二维PSD位置传感器
|
型号 |
有效面积
（mm*mm） |
分辨率
（μm） |
响应时间
（μs） |
响应光谱
（nm） |
工作温度
（℃） |
|
PSD-0707 |
7×7 |
1 |
0.8 |
380-1100 |
-10～60 |
|
S5991-01 |
9×9 |
1 |
0.8 |
380-1100 |
-10～60 |
|
PSD-1515 |
15×15 |
1 |
0.8 |
380-1100 |
-10～60 |
|
PSD-2121 |
21×21 |
1 |
1 |
380-1100 |
-10～60 |
|
PSD-2727 |
27×27 |
2 |
2 |
380-1100 |
-10～60 |
|
PSD-6060 |
60×60 |
5 |
6 |
380-1100 |
-10～60 |
|

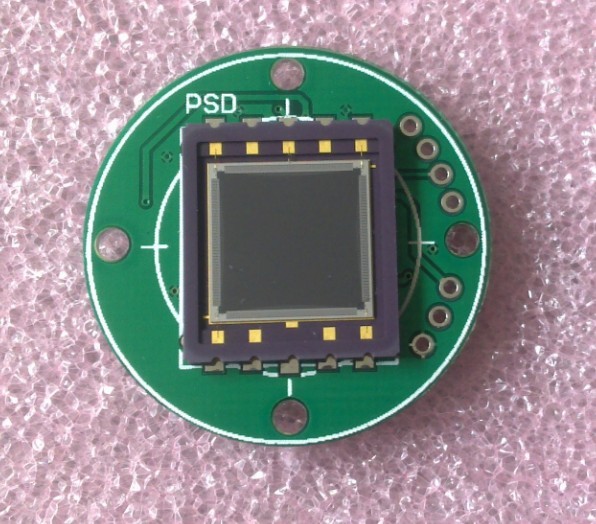

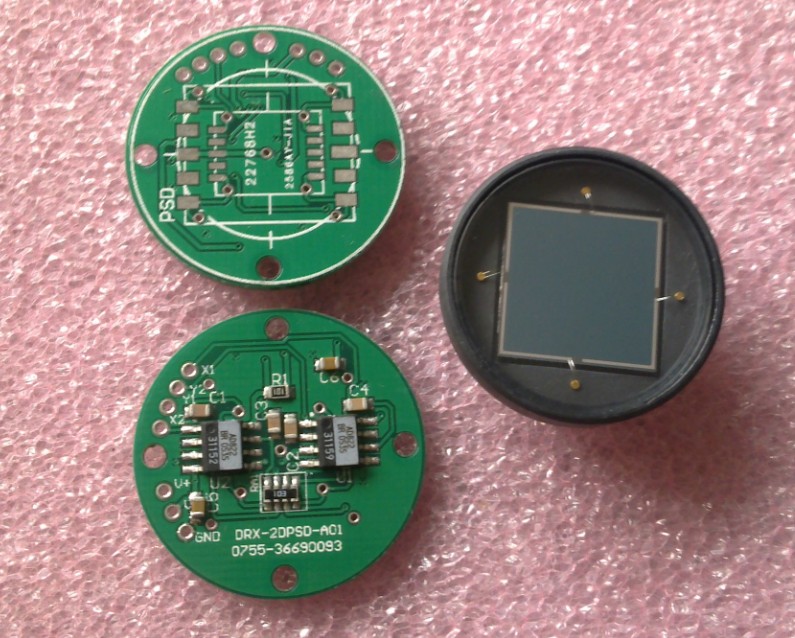

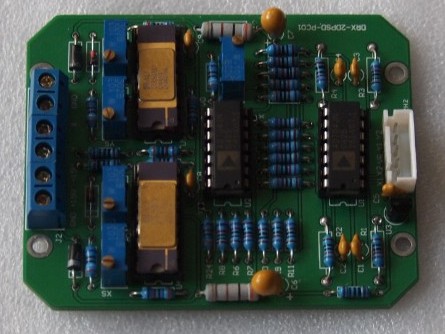

二维PSD处理板 |
|
型号 |
工作电压
（V） |
工作电流
（mA） |
精度
（μm） |
输出
（V） |
|
DRX-2DPSD-PC1 |
正负15 |
100 |
>5 |
正负10（可调） |
|
DRX-2DPSD-PC002 |
正负15 |
120 |
>5 |
正负10（可调） |
| DRX-2DPSD-FMAD01 |
5 |
|
5 |
正负10（可调） |
| 注：更多规格可根据您的要求定做 |

 |
|
|

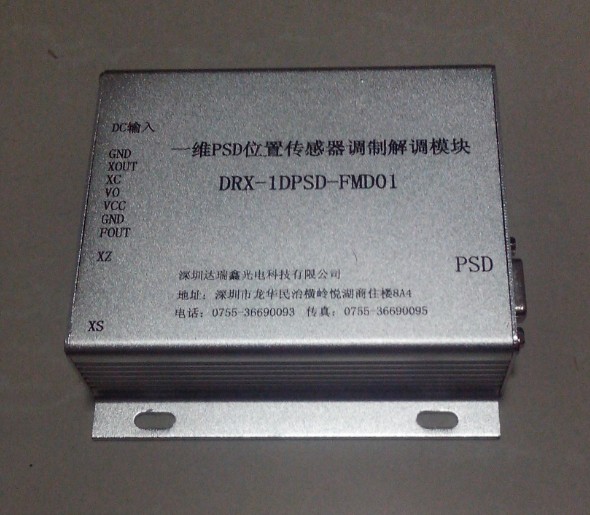

二维PSD位置传感器调制解调模块
公司为了克服PSD的使用环境极限性，特意开发出调制
解调处理模块，这样大大的去除了背景光干扰能力，还可以消除自身的噪声，使得
位置输出更加稳定准确，位置精度更高，大大提高了使用环境和用途，我们可以根
据你们的需求来定制符合你们的方案，详情请来电。 |
|
|
高精度PSD位置传感器选型
一、一维PSD选型
|
型号 |
有效面积
（mm*mm） |
分辨率
（μm） |
响应时间
（μs） |
响应光谱
（nm） |
工作温度
（℃） |
| PSD-0103 |
1.0×3.0 |
1 |
0.5 |
400-1100 |
-10～60 |
|
PSD-0208 |
2.0×8 |
1 |
1 |
400-1100 |
-10～60 |
|
PSD-1315 |
1.3×15 |
0.1 |
0.8 |
380-1100 |
-10～60 |
|
PSD-0220 |
2.0×20 |
1 |
1 |
380-1100 |
-10～60 |
|
PSD-2534 |
2.5×34 |
1 |
5 |
380-1100 |
-10～60 |
|
PSD-X70 |
X×70 |
5 |
10 |
380-1100 |
-10～60 |
|
一维PSD处理板 |
|
型号 |
工作电压
（V） |
工作电流
（mA） |
精度
（μm） |
输出
（V） |
|
DRX-1DPSD-PC01 |
正负15 |
50 |
>5 |
正负10（可调） |
| DRX-1DPSD-PC03 |
5V |
350 |
>5 |
正负10（可调) |
|
注：更多规格可根据您的要求定做 |
二、二维PSD选型
|
型号 |
有效面积
（mm*mm） |
分辨率
（μm） |
响应时间
（μs） |
响应光谱
（nm） |
工作温度
（℃） |
|
PSD-0707 |
7×7 |
1 |
0.8 |
380-1100 |
-10～60 |
|
S5991-01 |
9×9 |
1 |
0.8 |
380-1100 |
-10～60 |
|
PSD-1515 |
15×15 |
1 |
0.8 |
380-1100 |
-10～60 |
|
PSD-2121 |
21×21 |
1 |
1 |
380-1100 |
-10～60 |
|
PSD-2727 |
27×27 |
2 |
2 |
380-1100 |
-10～60 |
|
PSD-6060 |
60×60 |
5 |
6 |
380-1100 |
-10～60 |
|
二维PSD处理板 |
|
型号 |
工作电压
（V） |
工作电流
（mA） |
精度
（μm） |
输出
（V） |
|
DRX-2DPSD-PC01 |
正负15 |
100 |
>5 |
正负10（可调） |
| DRX-2DPSD-PC002 |
正负15 |
120 |
>5 |
正负10（可调） |
| |
|
|
|
|
|
| 注：更多规格可根据您的要求定做 |
|
|
|
|
|
 |
SD402 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：22.0x1.0mm,感光范围：700～1100nm，中心波长：940nm |
06+ |
|
|
|
|
 |
SD607 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：1.25x0.94mm,感光范围：800～1100nm，中心波长：920nm |
07+ROHS |
|
|
|
|
 |
SD612 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：1.25x1.0mm,感光范围：700～1100nm，中心波长：940nm |
07+ROHS |
|
|
|
|
 |
SD506F |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：3.02x1.0mm,感光范围：720～1100nm，中心波长：940nm |
07+ROHS |
|
|
|
|
 |
SD503 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：1.5x1.0mm,感光范围：720～1100nm，中心波长：940nm |
07+ROHS |
|
|
|
|
|
|
|
 |
SD-306 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：3.02x1.0mm,感光范围：720～1100nm，中心波长：940nm |
07+ROHS |
|
|
|
|
 |
SD-303 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：2.5x1.0mm,感光范围：720～1100nm，中心波长：940nm |
07+ROHS |
|
|
|
|
 |
SD202 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：3.02x1.0mm,感光范围：700～1100nm，中心波长：940nm |
07+ROHS |
|
|
|
|
 |
SD201 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：3.02x1.0mm,感光范围：400～1100nm，中心波长：940nm |
07+ROHS |
|
|
|
|
 |
SD-112F2 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：2.02x1.0mm,感光范围：700～1100nm，中心波长：920nm |
07+ROHS |
|
|
|
|
| |
|
 |
SD-112 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：2.02x1.0mm,感光范围：700～1100nm，中心波长：920nm |
07+ROHS |
|
|
| |
 |
SD-103 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：2.02x1.0mm,感光范围：720～1100nm，中心波长：940nm |
07+ROHS |
|
|
| |
 |
SD-102 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：2.02x1.0mm,感光范围：700～1100nm，中心波长：920nm |
07+ROHS |
|
|
| |
 |
SD-101 |
KODENSHI |
PSD位置传感器 |
一维输出，受光面积：2.02x1.0mm,感光范围:400～1100nm,中心波段:900nm |
07+ROHS |
|
|
| |
| |
|
|
|
|
|
|
|
|
横向效应位置传感器
|
象限位置探测器
|
点击图片缩放
|
特性
-
分段的象限位置感应探测器
-
可见和近红外版本
-
适用于自动对准
-
与四通道位置感应系统或者单通道T立方兼容
-
SM05镜筒兼容
-
结构紧凑
|
|
Item # |
PDQ80A |
PDQ30C |
|
Substrate |
Si |
InGaAs |
|
Wavelength
Range |
400 - 1050
nm |
1000 - 1700
nm |
|
Detector
Bandwidth |
150 kHz |
150 kHz |
|
Recommended
Spot Size |
Ø1.0 - 3.9
mm |
Ø0.2 - 0.5
mm |
|
Thorlabs提供一系列与象限探测器相兼容的相干光源。在推荐激光器表中中给出了适合激光器的一些选择。样品位置感应在应用方法标签中给出。请联系技术支持获取特定光探测的方法。 |
|
PDQ80A和PDQ30C探测器是分段的位置感应象限探测器，用于波长在400到1050纳米或者1000到1700纳米范围内的光束精细路径对准。在每个探测器上都有一个6针Hirose连接器，输出与入射光强分布（位置分布）成比例的信号。为了达到最佳结果，象限探测器所需电源应小于1毫瓦（探测器线性范围内）并且光斑直径应该在它们的特定范围之内。
每一个象限探测器与一个8-32到M4适配器一同包装，提供与英制或者公制安装结杆的兼容性。 |
|
Item # |
PDQ80A |
PDQ30C |
|
Substrate |
Si |
InGaAs |
|
Wavelength
Range |
400 - 1050 nm |
1000 - 1700 nm |
|
Photodiode
Diameter |
Ø7.8 mm |
Ø3.0 mm |
|
Gap Size |
42 μm |
45 µm |
|
Detector
Bandwidth |
150 kHz |
150 kHz |
|

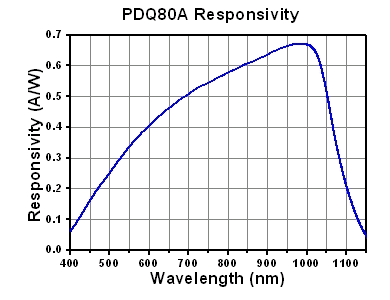

Responsivity |
0.45 A/W @ 633 nm |
1 A/W @ 1630 nm |
Dark Current
(V Rvrs =
10 V) |
5 nA |
2.0 nA Typ,
100 nA Max |
|
Rise Time,
Typical |
40 ns @ 10 V |
24 ns @ 5 V |
|
Breakdown
Voltage |
15 V |
10 V |
|
Damage
Threshold |
100 mW/cm2 |
100 mW/cm2 |
|
Housing
Dimensions |
2.0" x 1.20" x 0.65" |
|
Cable Length |
5 ft (1.52 m) |
|
Mounting
Threads |
8-32 (with M4
Adapter Included) |
|
Item # |
PDQ80S1
(Hub
Only) |
|
Interface |
USB 2.0
High-Speed |
|
A/D
Resolution |
12-Bit |
|
Maximum Scan
Rate |
1000 Scans
per Second |
|
LED Accuracy |
3.8% of
Sensor Range |
|
Connectors |
Hirose |
|
Hub
Dimensions |
3.6" x 2.4"
x 1.258" |
|
Operating
Temperature† |
10 to 40 °C |
|
Input
Voltage |
+5 VDC Typ
(from USB) |
|
†)
为了达到可能的最佳分辨率，环境温度需控制在
25 °C以下 |
|
|
Item # |
TQD001 |
X & Y
Difference
Outputs
(SMA
Connectors) |
-10 to 10 V |
Sum Output
(SMA
Connectors) |
0 to 10 V |
|
Quadrant
Detector
Input |
6-Pin HRS
Connector |
X & Y
Position
Demand
Outputs
(SMA
Connectors) |
0 to 10 V |
|
Closed-Loop
X and Y
Position
Control |
PID |
|
Closed-Loop
Bandwidth |
1 kHz |
|
Dimensions
(W x D x H) |
60 x 60 x 47
mm
(2.4" x 2.4"
x 1.8") |
|
Weight |
160 g (5.5
oz) |
|
|
|
6针Hirose连接器 |
|
Pin # |
Assignment |
|
1 |
X-Axis |
|
2 |
Y-Axis |
|
3 |
Sum |
|
4 |
+V (5 to 15
V) |
|
5 |
Common |
|
6 |
-V (-5 to
-15 V) |
|
|
分段的象限位置感应探测器
|
分段的象限位置传感器有四个互相独立而又完全相同的象限形光电二极管组成，这些光电二极管相隔0.1毫米，组合一个圆形探测区域，提供2维的入射光位置测量。当光入射到传感器上时，每个探测器产生光电流（右图中标为A，B，C和D）。从信号中策差分成分可以通过A/D转换器决定。四个信号的总和也需给出以用于归一化操作。光线位置的归一化坐标（X，Y）用下面方程表示：
 |
 |
如果在传感器中心是一个对称的光斑，四个相等的光电流将被探测到，此时将没有差分信号产生，因此归一化坐标将是（X，Y）=（0，0）。如果光斑离开中心，光电流将变化，因此差分信号增加，与光斑距离传感器中心的位移大小直接相关。
这些传感器非常精确，适用于自动对准应用，然而，应该注意入射光斑形状和强度分布。这些传感器对这俩个参数敏感。一个不是高斯能量分布的光斑，探测器给出的中心位置是由其功率决定，而非其几何中心。对于这些类型的光束，横向传感器将是更好的选择。 |
|
探测器输出 -
HIROSE
|
光电二极管细节
|
 |
 |
| Pin |
Description |
|
1 |
X-axis
[Q2
+Q3]
-
[Q1
+
Q4] |
|
2 |
Y-axis
[Q1+Q2]
-
[Q3
+
Q4] |
|
3 |
SUM
[Q1
+Q2
+ Q3
+
Q4] |
|
4 |
+5 V
to
+15
V |
|
5 |
Common |
|
6 |
-5 V
to -
15 V |
|
|
|
自动对准装置中的TQD001象限探测器读卡器和PDQ80A光电二极管传感器
|
|
一个基本的自动对准装置示意图如下所示。它由一个PDQ80A光电二极管传感器，一个TQD001象限探测器，两个TPZ001压电驱动器，一个压电驱动的2-轴可调反射镜安装座（型号#ASM003），一个激光光源和一台电脑组成。该系统用来定位和保持激光光束，使其能量密度分布在探测器阵列的中心。
注意当使用旧版本的TPZ001
T-cube控制器时（也就是Rev.
1。当T-cube启动后版本号在发光二极管屏幕上显示），即使在TCH002中枢被使用的情况，压电控制器仍必须通过两个外部的SMA连接器与象限探测器读数器相连接。如果是Rev.
2或者更高级的TPZ001控制器与TCH002中枢结合使用时，则不需要使用SMA线缆。然而，无论版本号是多少，如果TCH002中枢没有使用，都必须要使用SMA到SMA电缆线。 |
典型自动对准装置
|
|
实验室的热振动会导致部件的失对准。由于上下表面的热膨胀系数的不同，光学平台对热振动敏感。类似镜架等的机械元件随着温度变化也会出现漂移。通过使用一个工作在闭环模式下的象限探测器，可以最小化热振动对实验装置的影响。
右图所示的实验装置以上面的示意图为基础创建。一个输出光波长为635纳米的LDM635红光二极管模块作为光源。激光入射到一个安装在MBT616挠性平移台（图片中心）的ASM003
转动镜架上。转动镜架的
x和y运动通过使用两个TPZ001压电驱动（这些是下图所示TCH002中枢上的第一和第三个T-cube控制器）来控制。请注意压电元件仅适用小范围内的光斑对准调节。转动镜片直接将光引导到一个
BP150薄分光片上。光透过该分光片之后将通过剩余的实验装置（未显示）而反射的光将直接照射到PDQ80A象限传感器（图片右后方），该传感器通过TQD001
T-cube象限传感器读数计（位于TCH002中枢上的两个TPZ001压电驱动器之间）控制。 |
 |
|
|
|
当使用一个象限探测器时，选择一个合适的激光器是非常关键的。激光器波长，光斑直径和功率都会对整个系统的性能产生影响。虽然有数不完的激光光源适合本公司的象限探测器，以下所选择的激光器和光学元件性价比高，使用简单。
在本公司象限探测器中使用的光电二极管，其线性响应范围为入射光强小1毫瓦。在自动对准系统中经常使用分光片来降低进入探测器的光强。根据光学装置的不同，激光功率有时候需要进一步降低，可以通过本公司T立方激光器上的功率调节装置来实现。
推荐的光纤跳线每个长度为2米，与激光光源中所使用的光纤相匹配。本公司提供多种不同的准直器，这里推荐的是本公司可调节准直器生产线的一部分，提供适当大小的光斑直径用于本公司象限探测器。准直器可以以多种方式安装，但其中VC1（VC1/M)）是绝大多数应用的首选。
PDQ80A兼容
- 波长范围：400-1050纳米
- 输入光斑直径：1-3.9毫米
- 最大输入功率（线性响应范围内）：1毫瓦
PDQ30C兼容
- 波长范围：1000-1700纳米
- 输入光斑直径：0.2-0.5毫米
- 最大输入功率（线性响应范围内）：1毫瓦
|
|
|
|
|
位置传感器控制器
|
T-cube位置传感器控制器
点击图片缩放
|
特性
-
闭环模式下自动将光线对准传感器中中心
-
开环模式时测量光线位置
-
发光二极管十字线位置显示
-
USB和人工界面
-
灵活的软件套件
-
T-cube中枢系统兼容
-
和，差，位置命令模拟输出
|
|
Item # |
TQD001 |
|
X/Y
Difference
Outputs* |
-10 to 10 V |
|
Sum Output* |
0 to 10 V |
|
X/Y Position
Outputs* |
0 to 10 V |
Closed-Loop
XY
Position
Control |
PID |
|
Closed-Loop
Bandwidth |
1 kHz |
|
Sensor Input |
6-Pin HRS
Connector |
|
Dimensions
(W x D x H) |
60 x 60 x 47
mm
(2.4" x 2.4"
x 1.8") |
|
Weight |
160 g (5.5
oz) |
|
*)
SMA连接器 |
|
TQD001
T-cube象限探测器读书仪与本公司象限探测器（PDQ80A和PDQ30C）和横向探测器相兼容，并且可以用来测量光线在传感器上的位置或者产生一个信号作为反馈输入给自动光线控制器件。产生的信号可以用来控制光束保持于传感器的中心。当与
TPZ001压电驱动T-cube结合使用时，该器件可应用于闭环光线控制应用。请联系技术支持获取TQD001与其他制造商提供的传感器的结合使用方法。
与T-cube系列的所有成员一样，TQD001高度被控制在最小[60毫米x60毫米x47毫米（2.4英寸x2.4英寸x1.8英寸）]，并且该器件可以直接安装在探测器和控制器件附近的光学平台上。这样可以使驱动电缆线长度最小化，并且可以方便地通过顶部面板控制器来手动控制实验。
操作
TQD001
T-cube可以通过顶部控制界面或者通过USB连接到电脑上运行apt™软件或者ActiveX命令模块进行控制。无论使用哪种方法，TQD001不是运行在开环模式，就是运行在闭环模式。开环模式用来测量光线在探测器上的位置。在该模式下，T-cube产生左边-减去-右边X差分信号，底部-减去-顶部Y差分信号和一个和信号。在闭环模式下，TQD001内部的一个数字信号处理器产生两个独立的反馈循环产生X和Y位置命令输出作为光束导向器件的输入信号将光线定位在探测器中心。如果该器件通过手动控制，光线位置信息（开环模式）或者反馈信号（闭环模式
）可以通过器件边上的SMA连接器获得。当该器件通过USB接口控制时，开环输出也可以数字化输入到电脑中。
电源选择
TQD001 T-cube不附带电源，可以通过TPS002电源或者TCH002
T-cube中枢电源启动。TPS002电源可以直接插入到标准的墙式插座，可以为最多两个T-cube提供+15，-15和+5伏直流。TCH002由两个部分组成：一个最多可以支持六个标准高度T-cube的中枢和可以直接插入到标准的墙式插座的电源，为连接到中枢上的所有T-cube供电。中枢的单个USB连接器可以为所有连接在中枢上的T-cube提供USB连接服务。此外，当TQD001与光线控制器例如TPZ001压电驱动T-cube
一同使用并且工作在闭环模式下时，TCH002是相当有用的，因为中枢允许T-cube之间进行直接通信。因此，由TQD001产生的闭环模式下的反馈信号可以直接输送给TPZ001压电控制器用来控制光束导向器件。 |
TQD001软件概述
|
先进定位技术（APT）系列覆盖一整套运动控制器产品，从小型的低功率单通道光机械电机驱动器（‘立方’驱动器）到高功率多通道模块化的19英寸"机架纳米定位系统
系列的所有控制器共享一个通用的软件平台，APT系统软件。所有控制器软件的CD包含一个该系统软件的安装程序和以手册、帮助文件、视频教程、常见问题和其他相关信息形式给出的各种使用这些Thorlabs产品的支持信息。
通过提供这个通用软件平台，Thorlabs保证用户只需学习控制软件的一个单独设置方法，可以在简单的应用中轻松地混合和匹配任何的APT驱动器。从而允许用和灵活地将任何的控制器，从低功率单轴到高功率多轴系统相结合，并且通过统一的软件界面进行电脑控制。
APT系统软件允许两种使用方法-图形用户界面（默认提供的）用于直接作用和控制控制器。或者该软件也允许用户选择一种开发语言来自定义集成定位和对准方案。 |
典型APT图形用户界面
|
典型配置画面 |
两种使用方法的详细信息在CD中给出，参见软件获得APT服务器软件，APT用户软件，APT配置软件概述，以及CD中为二次开发人员提供的详细支持信息。
在软件CD中特别包含了一系列的软件视频教程（参见视频教程标签）。这些视频从非编程和编程角度说明了一些APT系统软件的基础使用方法。这些视频同时说明了直接通过APT实用工具控制APT控制器的的方法。另外，有很多视频给出了通过Visual
Basic，LabView和Visual
C++来编写自定义软件应用程序的基本方法。
点击此处链接到Thorlabs下载区域，下载全部APT软件CD。使用仿真模式来使用该软件-参考视频教程来学习如何选择仿真模式 |
|
|
|
|
|
位置灵敏探测器PSD （Position Sensitive Device） 属于半导体器件, 一般做成PN结构,具有高灵敏度、高分辨率、响应速度快和配置电路简单等优点。其工作原理是基于横向光电效应。作为新型器件,
PSD 已经被广泛应用在位置坐标的精确测量上, 如: 兵器制导和跟踪、工业自动控制、或位置变化等技术领域上.
分节PSD
这类PSD的基底通常分成两节或四节（分别对应一维或二维测量）。如果光斑停在中心位置，对称的光斑会在所有的节上产生相等的光电流。通过简单测量各节的输出电流，可以得到相对的位置信息。由于各单元之间超强的响应匹配，它们提供的位置分辨率优于0.1um，精确度也比横向效应的PSD高。与横向效应PSD不同的是，分节PSD的位置分辨率与系统的信噪比无关，因此它可以探测非常微弱的光信号。它们展示了基于时间和温度条件下的超强稳定性，以及脉冲应用所需的快速时间效率。然而，它们也受一些因素的限制，比如光斑必须在任何时间叠加在所有的节上，它不能小于各节之间的条带宽度。同时，正确的测量、均匀的光斑密度分配也是很重要的。它们是调零应用和光束准直应用的优秀器件。分节PSD产品包括二像素系列，四像素系列，紫外增强型系列
横向效应PSD
横向效应PSD采用连续的平面扩散型光电二极管，没有条带或盲区。这类PSD直接读出整个有效区域下的光斑位移量。在探测器有效区域上，光斑的位置和密度信息与模拟输出量直接成正比，通过这一输出就可以获得位移量。照在有效区域上的光斑会产生光电流，光电流流过入射点，穿过电阻层，进入接触层。入射点与接触层之间的电阻与光电流成反比。当光斑正好照到器件中央位置，会产生相同的电流信号。当在有效区域上移动光斑，接触层产生的电流大小，会确定光斑正确的瞬态位置。这些电信号与从中心到光斑的位置成比例关系。
横向效应光电二极管的主要优势在于它们宽的动态范围。它们能测量到探测器边缘的所有光斑位置。它们与光斑形状、密度分布无关，而这一点会影响分节光电二极管的位置读取。输入的光束可以是任何的尺寸和形状，这是因为电气输出信号由光斑位置重心指示，而输出与到中心的位移量成正比。器件的位置分辨率优于0.5um。分辨率取决于探测器/电路信号与噪声的比值。
两种横向效应PSD：二元横向结构和四元横向结构。所有的结构都可以以一维和二维形式排列。
二元横向PSD：它有两个电阻层，一个在光电二极管顶部，另一个在底部。在每一层，光电流都被分成两部分。这种结构能分辨小于0.5um的光斑移动，并且有非常小的位置探测误差，几乎可以到有效区域的边界。它们也展示了在整个有效区域上良好的位置线性度。
四元横向PSD：只有一个电阻层，针对一维或二维感应时，光电流被分别分成两部分或四部分。与二元横向型相比，这些器件在离中心较远处的位移非线性较大，即较大的位置探测误差
一维PSD探测器
一维PSD探测出一个亮点移动在它的在一个唯一方向的表面。入射光引起的光电流流经设备，作为输入偏压电流被划分成二个输出电流。输出电流的分布显示出探测器的光斑的位置。
一维探测器从2.5*0.6mm2＇>－－-60.0*3.0mm2＇>可选，上升时间为0.3us－－-4.5us。
二维PSD探测器
二维PSD探测器在其的方形的表面上的一个入射光斑点位置。入射光引起的光电流流经设备，作为二个输入电流和二个输出电流。输出电流的分布显示一个维度（y）的光斑的位置和输入电流的分布显示另一个维度（y）的光斑的位置。
二维探测器从2.0*2.0mm2＇>－－-45.0*45.0mm2＇>可选，上升时间为0.3us－－-7us。
另外，还提供带信号处理电路的高线性二维PSD探测器，面积可达10*10mm2＇>。
产品系列
四象限位置传感器 二维位置传感器
灵敏度高，暗噪声低， 灵敏度高，暗噪声低，
用于高精度中心位置 位置分辨率好，适用于
测量 高精度二维位置测量
应用领域 应用领域
激光准直 位移、水平度测量
中心位置校准 三维形貌测量 |
 |
|
传感器/变送器/仪表按厂商品牌选用指南
红外光电系列
