点击浏览各干簧管厂家产品详细介绍ALEPH   OKI   celda   MKA  LUGANA   PIC   RZMKP   SRC MEDER Standex           Hermetic Switch  CP CLARE REED RELAY   COP  COTO HAMLIN  MEDER MDI水银开关继电器/半导体继电器/军用

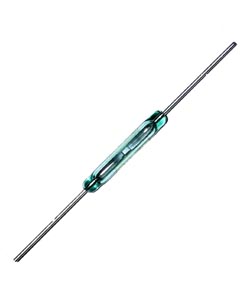

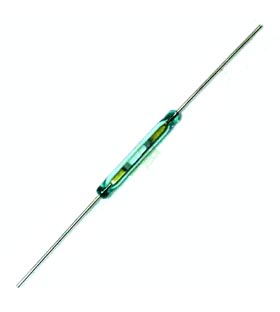

磁簧開關 REED SWITCH

商运达專業銷售各大品牌之磁簧開關REED SWITCH,提供專業設計製造高品質的液位開關、液位傳感器、浮球開關、水流開關、磁簧繼電器、磁簧感應器、位置感應器、等各類磁簧感應之產品應用設計服務,並擁有世界領導的技術,通過了ISO9000認證、UL認證、CSA認證,來確保我們的生產過程及品質是被監控和控制的。

【應用範圍】
NB、PDA、行動電話、汽車系統、液位開關、浮球開關、磁簧繼電器、保安防盜系統、近接開關、切換開關、衛星天線、自動測量儀器、日常電子用品、通信器材,消費性電子產品及更精密的電子控制設備上,可以替代傳統機械式的開關,適合於各種環境。


磁簧開關 / 浮球開關 / 位置感應器 / 水流開關 Reed Switch

COTO
磁簧開關RI系列
  OKI
磁簧開關

  Standex
磁簧開關
  Russia/蘇聯
磁簧開關

  SRC Devices
ALEPH
磁簧開關
  SRC
因美國工廠因素,
SRC產品暫時停賣

替代產品請洽業務

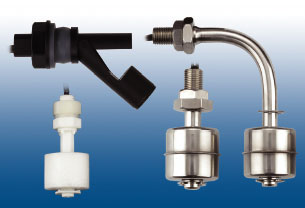

  浮球開關

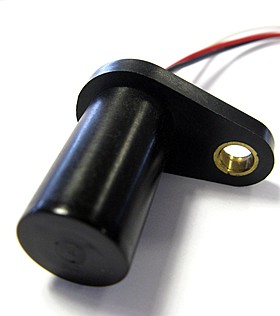

  位置感應器



水流開關

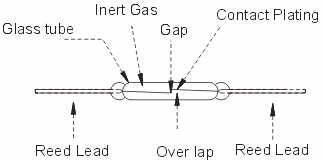

1.磁簧開關結構圖


2.磁簧開關特性:
  • 快速的動作反應
  • 價格低廉
  • 開關壽命長
  • 無機械性影響
  • 接點不受外界大氣環境影響
  • 接點阻抗低且穩定
  • 確保穩定的開關動作

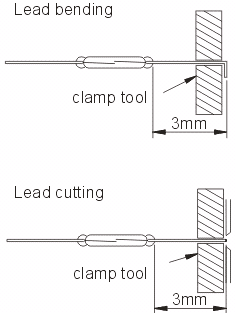

3.磁簧開關加工時:特別注意事項
彎腳加工時:


  • 銲接磁簧時過高的溫度和過長時間,可能會損害到玻璃與金屬導腳接合處(裂開)
  • 銲接磁簧時,建議控制其溫度在280~300℃
  • 當必須銲接磁簧開關於PCB板上時,建議在磁簧與PCB板間留有適度空間,或在PCB板上開一適當的孔,放置磁簧開關。



  • 如果磁簧開關由30公分高處掉落地面或超過30G的振動,可能會改變磁簧開關的特性

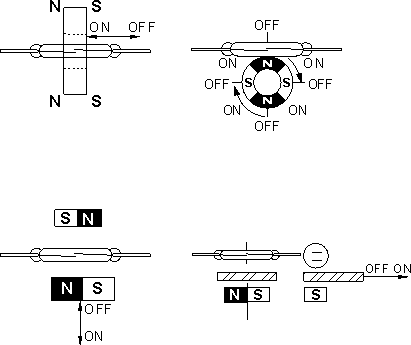

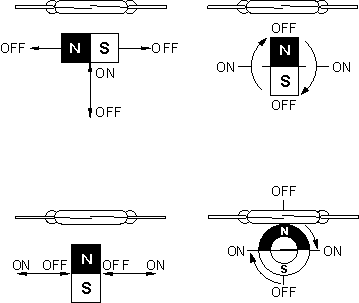

4.磁簧開關與永久磁鐵驅動方式:

5.永久磁鐵驅動感應曲線圖:

Reed Switches


Our broad product line allows the customer to select a product to suit the intended application and purpose, for everything from low-voltage signal lines to high-voltage power lines.
Oki reed switches have extremely high-quality due to our proprietary technologies -- contact surface deactivation treatment, high-performance automatic sealing machines, and contact resistance measurement based on the flux scanning (FS) system. These technologies have earned us the top market
share in Japan. Also, our broad product line allows the customer to select a product to suit the intended application and purpose, for everything from low-voltage signal lines to high-voltage power lines
The reed switches comprise two ferromagnetic reeds placed with a gap in between and hermetically sealed in a glass tube. The glass tube is filled with inert gas to prevent the activation of the contacts. The surfaces of the reed contacts are plated with rhodium or iridium.

The reed switch is operated by the magnetic field of an energized coil or a permanent magnet which induces north (N) and south (S) poles on the reeds. The reed contacts are closed by this magnetic attractive force. When the magnetic field is removed, the reed elasticity causes the contacts to open the circuit.

The transfer type reed switch is normally ON, due to mechanical bias of the common (COM) lead, which is between the normally closed (N.C) reed contact and the normally open (N.O) reed contacts.

When an external magnetic field is induced, the N.C blade is not affected because it is non-magnetic but the COM lead is attracted by the N.O lead and moves. When the magnetic field is removed, COM lead again moves to the N.C lead by mechanical bias.
.

Specification

Part no. Contract type Contact capacity Outer dimensions (mm) Features (Contact material)
Glass tube length Glass tube diameter Total length
ORD213 1A 1W 7.0max Ø1.80max 35.8 ± 0.3 Super ultra-miniature (Rh)

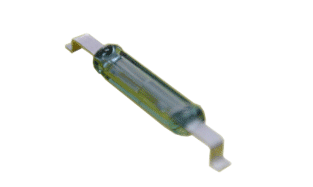

ORD213S-1 1A 1W 7.0max Ø1.80max 13.0 Super ultra-miniature SMD(Rh)
ORD211 1A 1W 10.0max Ø2.0max 35.7 ± 0.3 Ultra-miniature (Rh)
ORD219 1A 10W 12.0max Ø2.00max 44.3 ± 0.3 Miniature high-performance (Rh)
ORD221 1A 10W 13.0max Ø2.30max 44.2 ± 0.3 Miniature off-set type (Rh)
ORD2221 1A 10W 13.0max Ø2.30max 56.7 ± 0.3 Miniature off-set type long lead(Rh)
ORD228VL 1A 10W 14.0max Ø2.20max 44.3 ± 0.3 Miniature high-performance (Rh)
ORD228S-1 1A 10W 14.0max Ø2.20max 19.6 ± 0.3 Miniature high-performance SMD (Rh)
ORD2220 1A 10W 14.0max Ø2.20max 56.7 ± 0.3 Miniature wide differential (Rh)
ORD229 1A DC50W/AC70W 21.0max Ø2.75max 55.4 ± 0.3 High breakdown voltage (Rh)
ORD2210 1A DC50W/AC70W 21.0max Ø2.75max 55.4 ± 0.3 High power (Rh)
ORD2210V 1A 100W 21.0max Ø2.75max 55.4 ± 0.3 Vacuum, high power (Rh)
ORD2211 1A 50W (12V 3.4W lamp) 16.5max Ø2.80max 44.1 ± 0.3 Lamp load (Rh)
ORD2212 1A 10W 16.5max Ø2.80max 43.9 ± 0.3 Closed differential type, low sound (Rh)
ORD234 1A 10W 21.0max Ø3.50max 43.4 ± 0.3 Long-life (Rh)
ORD9215 1A 10W 17.0max Ø2.80max 44.1 ± 0.5 General purpose miniature-type (Rh)
ORD9216 1A 10W 14.0max Ø2.20max 44.3 ± 0.5 General purpose miniature-type (Rh)
ORT551 1C 3W 14.0max Ø2.54max N.O51.6 ± 0.3
N.C56.1 ± 0.3
Ultra-miniature transfer (Rh)
ORD311 1A 10W 7.0max Ø1.80max 35.8 ± 0.3 Super ultra-miniature long-life (Ir)
ORD312 1A 30W 12.0max Ø2.00max 44.3 ± 0.3 High-power long-life (Ir)
RA-901 1A 10W 2.5 ± 0.2(W) 2.5 ± 0.2(H) 19.5 ± 0.2(L) Miniature SMD (Molded type)
RA-903 1A 1.0W 2.1 ± 0.2(W) 2.1 ± 0.2(H) 12.3 ± 0.2(L) Ultra-miniature SMD (Molded type)

Proximity Switches

A variety of packages are available to suit the switch mounting method. Switches are offered in the form which is easiest for the customer to use.
We fabricate proximity switches with high contact reliability using high-reliability, high-quality reed switches based on our unique contact surface deactivation treatment technology. These reed switches have the top market share in Japan. We use our own reed switches, so we can realize precise operating characteristics and functions
Part no. Contact type Contact capacity Package dimensions(mm) Features (Description)
H W L
RA-110 Series 1A 10W 6.0 10.0 32.0 General-purpose proximity switch
RA-200 Series 1A 10W 5.0 7.5 22.0 Compact proximity switch
RA-600 Series 1A 10W 19.0 6.0 29.0 PCB mounted open type
RA-700 Series 1A 10W   4.0 24.0 Miniature PCB mounted open type

Shock Sensors

Shock sensors must have extremely high-precision operating conditions and characteristics. We speedily provide custom products to suit customer specifications.
Through our technical alliance with Hamlin Electronics (USA) we have commercialized an electric safety sensor used in automotive air bag systems. RRPC Series products are comprised of a reed switch, magnet and spring. During acceleration detection, the magnet moves and the reed switch actuates. This actuation is adjusted to meet
specifications suited to the characteristics of each vehicle determined computer simulation, so products can be supplied with a short lead time.

Part no. Contact configuration External dimensions
(mm)
Switching voltage (V) Switching current (A) Contact resistance (mΩ) Shock sensitivity Features
H W L Actuation time(ms) ON hold time(ms)
RRPC 1A07 Series 1A 20.7 12.2 12.7 16
max*
10
max*
150
max*
8.0
max*
18.0*
max
Horizontal 1 contact
RRPC 1B07 Series 1B 20.7 12.2 12.7 20*
max
16*
max
150*
max
8.0*
max
18.0*
max
Horizontal 1 contact
Remarks   Does not include terminals   ON for 5ms each time   HaverSine 15ms 20G

Series

NO.


Operate Range

Release Range

Operate Time–including bounce (typ.)

Bounce Time (typ.)

Release Time (max)

Resonant Frequency (typ.)

Switched Power (max)

Switched Voltage DC (max)

Switched Votage AC,RMS value (max)

Switched Current DC (max)

Switched Current AC, RMS value (max)

Carry Current DC (max)

Breakdown Voltage (min)

RI-01B

RI-01BAAA



6-16 AT

3-15.5 AT

0.1(20AT) ms

0.05(20AT) ms

70(20AT) us

8600 Hz

5 W

160 V

110 V

250 mA

250 mA

1 A

200 V

RI-01BAA

14-23 AT

4-21 AT

0.25(29AT) ms

0.15(29AT) ms

30(29AT) us

8600 Hz

10 W

200 V

140 V

500 mA

500 mA

1 A

250 V

RI-01BA

18-32 AT

5-27 AT

0.25(40AT) ms

0.158(40AT) ms

30(40AT) us

8600 Hz

10 W

200 V

140 V

500 mA

500 mA

1 A

300 V

RI-01C

RI-01CAA


7-19 AT

3-16 AT

0.30(24AT) ms
(energization)

0.10(24AT) ms
(energization)

50(24AT) us
(energization)

9000 Hz

10 W

180 V

130 V

250 mA

250 mA

1 A

200 V

RI-01CA

16-25 AT

4-18 AT

0.35(31AT) ms
(energization)

0.10(31AT) ms
(energization)

50(31AT) us
(energization)

9000 Hz

10 W

200 V

140 V

500 mA

500 mA

1 A

250 V

RI-02




7-21 AT

3-16 AT

0.30(25AT) ms
(energization)

0.10(25AT) ms
(energization)

70(25AT) us
(energization)

10800 Hz

10 W

200 V

140 V

500 mA

500 mA

0.5 A

200 V

RI-03

RI-03AAA


6-16 AT

3-15.5 AT

0.1(20AT) ms

0.05(20AT) ms

70(20AT) us

5500 Hz

5 W

160 V

110 V

250 mA

250 mA

1 A

200 V

RI-03AA

14-23 AT

6-21 AT

0.25(29AT) ms

0.15(29AT) ms

30(29AT) us

5500 Hz

10 W

200 V

140 V

500 mA

500 mA

1.5 A

500 V

RI-03A

18-32 AT

7-27 AT

0.25(40AT) ms

0.15(40AT) ms

30(40AT) us

5500 Hz

10 W

200 V

140 V

500 mA

500 mA

2.5 A

500 V

RI-03B

28-52 AT

10-36 AT

0.25(65AT) ms

0.15(65AT) ms

30(65AT) us

5500 Hz

10 W

200 V

140 V

500 mA

500 mA

2.5 A

500 V

RI-05

RI-05AA


7-19 AT

80%

0.30(24AT) ms
(energization)

0.15(24AT) ms
(energization)

30(24AT) us
(energization)

5500 Hz

10 W

200 V

140 V

400 mA

400 mA

1.5 A

230 V

RI-05A

16-25 AT

75%

0.30(31AT) ms
(energization)

0.15(31AT) ms
(energization)

30(31AT) us
(energization)

5500 Hz

10 W

200 V

140 V

400 mA

400 mA

1.75 A

230 V

Series

NO.


Operate Range

Release Range

Operate Time–including bounce (typ.)

Bounce Time (typ.)

Release Time (max)

Resonant Frequency (typ.)

Switched Power (max)

Switched Voltage DC (max)

Switched Votage AC,RMS value (max)

Switched Current DC (max)

Switched Current AC, RMS value (max)

Carry Current DC (max)

Breakdown Voltage (min)

RI-06

RI-06AA


6-16 AT

80%

0.30(20AT) ms
(energization 100AT)

0.15(20AT) ms
(energization 100AT)

70(20AT) us
(energization 100AT)

5500 Hz

5 W

160 V

110 V

250 mA

250 mA

1 A

200 V

RI-06A

14-23 AT

75%

0.30(29AT) ms
(energization 100AT)

0.15(29AT) ms
(energization 100AT)

30(29AT) us
(energization 100AT)

5500 Hz

10 W

200 V

140 V

400 mA

400 mA

1.5 A

250 V

RI-06B

18-32 AT

70%

0.30(40AT) ms
(energization 100AT)

0.15(40AT) ms
(energization 100AT)

30(40AT) us
(energization 100AT)

5500 Hz

10 W

200 V

140 V

400 mA

400 mA

2.5 A

300 V

RI-07

RI-07AAA



7-19 AT

3-16 AT

0.25(24AT) ms
(energization)

0.05(24AT) ms
(energization)

30(24AT) us
(energization)

6700 Hz

5 W

160 V

110 V

250 mA

250 mA

1.5 A

180 V

RI-07AA

16-25 AT

4-18 AT

0.25(31AT) ms
(energization)

0.05(31AT) ms
(energization)

30(31AT) us
(energization)

6700 Hz

10 W

200 V

140 V

500 mA

500 mA

1.75 A

200 V

RI-07A

20-36 AT

6-19.5 AT

0.45(45AT) ms
(energization)

0.05(45AT) ms
(energization)

30(45AT) us
(energization)

6700 Hz

10 W

200 V

140 V

500 mA

500 mA

1.75 A

230 V

RI-08

RI-08AA


10.5-19 AT

4-12 AT

0.35(24AT) ms
(energization)

0.15(24AT) ms
(energization)

30(24AT) us
(energization)

3200 Hz

30 W

200 V

200 V

750 mA

750 mA

1.75 A

300 V

RI-08A

15-28 AT

5-16 AT

0.35(35AT) ms
(energization)

0.15(35AT) ms
(energization)

30(35AT) us
(energization)

3200 Hz

30 W

200 V

200 V

1000 mA

1000 mA

1.75 A

400 V

RI-08B

24-51 AT

8-20.5 AT

0.35(64AT) ms
(energization)

0.15(64AT) ms
(energization)

30(64AT) us
(energization)

3200 Hz

40 W

200 V

250 V

1000 mA

1000 mA

3.0 A

580 V

RI-21

RI-21AAA


8-16 AT

4-14 AT

0.1(20AT) ms
(energization 100AT)

0.05(20AT) ms
(energization 100AT)

70(20AT) us
(energization)

5500 Hz

10 W

200 V

250 V

500 mA

500 mA

1 A

225 V

RI-21AA

14-23 AT

7.5-17.5 AT

0.25(29AT) ms
(energization 100AT)

0.15(29AT) ms
(energization 100AT)

30(29AT) us
(energization)

5500 Hz

10 W

200 V

250 V

500 mA

500 mA

1.5 A

325 V

RI-21A

18-32 AT

8-22 AT

0.25(40AT) ms
(energization 100AT)

0.15(40AT) ms
(energization 100AT)

30(40AT) us
(energization)

5500 Hz

10 W

200 V

250 V

500 mA

500 mA

2.5 A

375 V

RI-21B

28-52 AT

12-29 AT

0.25(65AT) ms
(energization 100AT)

0.15(65AT) ms
(energization 100AT)

30(65AT) us
(energization)

5500 Hz

10 W

200 V

250 V

500 mA

500 mA

2.5 A

500 V

RI-21C

46-70 AT

16-32 AT

0.25(88AT) ms
(energization 100AT)

0.15(88AT) ms
(energization 100AT)

30(88AT) us
(energization)

5500 Hz

10 W

200 V

250 V

500 mA

500 mA

2.75 A

650 V

RI-23

RI-23AAA


8-16 AT

4-14 AT

0.1(20AT) ms
(energization 100AT)

0.05(20AT) ms
(energization 100AT)

70(20AT) us
(energization)

5500 Hz

10 W

200 V

140 V

250 mA

250 mA

1 A

200 V

RI-23AA

14-23 AT

7.5-17.5 AT

0.25(29AT) ms
(energization 100AT)

0.15(29AT) ms
(energization 100AT)

30(29AT) us
(energization)

5500 Hz

10 W

200 V

140 V

500 mA

500 mA

1.5 A

275 V

RI-23A

18-32 AT

8-22 AT

0.25(40AT) ms
(energization 100AT)

0.15(40AT) ms
(energization 100AT)

30(40AT) us
(energization)

5500 Hz

10 W

200 V

140 V

500 mA

500 mA

2.5 A

325 V

RI-23B

28-52 AT

12-29 AT

0.25(65AT) ms
(energization 100AT)

0.15(65AT) ms
(energization 100AT)

30(65AT) us
(energization)

5500 Hz

10 W

200 V

140 V

500 mA

500 mA

2.5 A

400 V

RI-23C

46-70 AT

16-32 AT

0.25(88AT) ms
(energization 100AT)

0.15(88AT) ms
(energization 100AT)

30(88AT) us
(energization)

5500 Hz

10 W

200 V

140 V

500 mA

500 mA

2.75 A

500 V

Series

NO.


Operate Range

Release Range

Operate Time–including bounce (typ.)

Bounce Time (typ.)

Release Time (max)

Resonant Frequency (typ.)

Switched Power (max)

Switched Voltage DC (max)

Switched Votage AC,RMS value (max)

Switched Current DC (max)

Switched Current AC, RMS value (max)

Carry Current DC (max)

Breakdown Voltage (min)

RI-25






























RI-26

RI-26AA



14-23 AT

80%

0.30(29AT) ms
(energization)

0.15(29AT) ms
(energization)

30(29AT) us
(energization)

5500 Hz

15 W

200 V

140 V

1000 mA

1000 mA

1.25 A

275 V

RI-26A

18-32 AT

80%

0.30(40AT) ms
(energization)

0.15(40AT) ms
(energization)

30(40AT) us
(energization)

5500 Hz

15 W

200 V

140 V

1000 mA

1000 mA

1.5 A

325 V

RI-26B

28-52 AT

70%

0.30(65AT) ms
(energization)

0.15(65AT) ms
(energization)

30(65AT) us
(energization)

5500 Hz

20 W

200 V

140 V

1000 mA

1000 mA

1.75 A

400 V

RI-27

RI-27AAA


10-19 AT

4-16 AT

0.25(24AT) ms
(energization)

0.05(24AT) ms
(energization)

30(24AT) us
(energization)

6700 Hz

10 W

180 V

130 V

500 mA

500 mA

1.5 A

180 V

RI-27AA

16-25 AT

5-18 AT

0.25(31AT) ms
(energization)

0.05(31AT) ms
(energization)

30(31AT) us
(energization)

6700 Hz

10 W

200 V

140 V

500 mA

500 mA

1.75 A

240 V

RI-27A

20-34 AT

7-19.5 AT

0.25(42.5AT) ms
(energization)

0.05(42.5AT) ms
(energization)

30(42.5AT) us
(energization)

6700 Hz

10 W

200 V

140 V

500 mA

500 mA

1.75 A

280 V

RI-29

RI-29AA



16-25 AT

5-18 AT

0.25(31AT) ms
(energization)

0.05(31AT) ms
(energization)

30(31AT) us
(energization)

6500 Hz

15 W

200 V

140 V

1000 mA

1000 mA

1.25 A

250 V

RI-29A

20-34 AT

7-19.5 AT

0.25(42.5AT) ms
(energization)

0.05(42.5AT) ms
(energization)

30(42.5AT) us
(energization)

6500 Hz

20 W

200 V

140 V

1000 mA

1000 mA

1.25 A

280 V

RI-46

RI-46AA


10.5-19 AT

4-12 AT

0.35(24AT) ms
(energization)

0.15(24AT) ms
(energization)

30(24AT) us
(energization)

3200 Hz

30 W

200 V

200 V

750 mA

750 mA

2 A

300 V

RI-46A

15-28 AT

5-16 AT

0.35(35AT) ms
(energization)

0.15(35AT) ms
(energization)

30(35AT) us
(energization)

3200 Hz

30 W

200 V

200 V

1000 mA

1000 mA

2.5 A

400 V

RI-46B

24-51 AT

8-20.5 AT

0.35(64AT) ms
(energization)

0.15(64AT) ms
(energization)

30(64AT) us
(energization)

3200 Hz

40 W

200 V

250 V

1000 mA

1000 mA

3.0 A

580 V

RI-46C

46-70 AT

12-22.5 AT

0.35(87.5AT) ms
(energization)

0.15(87.5AT) ms
(energization)

30(87.5AT) us
(energization)

3200 Hz

40 W

200 V

250 V

1000 mA

1000 mA

3.0 A

780 V

Series

NO.


Operate Range

Release Range

Operate Time–including bounce (typ.)

Bounce Time (typ.)

Release Time (max)

Resonant Frequency (typ.)

Switched Power (max)

Switched Voltage DC (max)

Switched Votage AC,RMS value (max)

Switched Current DC (max)

Switched Current AC, RMS value (max)

Carry Current DC (max)

Breakdown Voltage (min)

RI-48

RI-48A


15-28 AT

8-20 AT

0.35(35AT) ms
(energization)

0.15(35AT) ms
(energization)

30(35AT) us
(energization)

3200 Hz

70 W

200 V

250 V

1000 mA

1000 mA

1.75 A

400 V

RI-48B

24-51 AT

13-27 AT

0.35(64AT) ms
(energization)

0.15(64AT) ms
(energization)

30(64AT) us
(energization)

3200 Hz

70 W

200 V

250 V

1000 mA

1000 mA

2.25 A

580 V

RI-48C

46-70 AT

18-32 AT

0.35(87.5AT) ms
(energization)

0.15(87.5AT) ms
(energization)

30(87.5AT) us
(energization)

3200 Hz

70 W

200 V

250 V

1000 mA

1000 mA

2.25 A

780 V

RI-60




7-21 AT

3-16 AT

0.15(25AT) ms
(energization)

0.035(25AT) ms
(energization)

20(25AT) us
(energization)

11300 Hz

10 W

200 V

140 V

500 mA

500 mA

500 mA

230 V

RI-70




7-21 AT

3-16 AT

0.15(25AT) ms
(energization)

0.035(25AT) ms
(energization)

0.035(25AT) us
(energization)

17900 Hz

10 W

170 V

120 V

500 mA

500 mA

400 mA

210 V

RI-80 SMD




5-15** AT

2-13** AT

0.35(20AT) ms
(energization)

0.1(20AT) ms
(energization)

20(20AT) us
(energization)

21.300 Hz

5 W

175* V

140 V

350 mA

250 mA

0.5 A

230 V

RI-80





5-15 AT

2-13 AT

0.35(20AT) ms
(energization)

0.1(20AT) ms
(energization)

20(20AT) us
(energization)

21.300 Hz

5 W

200* V

140 V

350 mA

250 mA

0.5 A

230 V

RI-90




10-30 AT

Min5 AT

1.0 ms
(energization)

1.5 ms
(energization)

1.0 us
(energization)

TBD Hz

5 W

175 V

125 V

400 mA

280 mA

0.5 A

200 V

STANDEX

‧磁簧開關‧REED SWITCHES通過ISO/UL認證適用於各種安全防盜運動器材液位開關繼電器等

GP-501/GP-560/GP-100 原料號為GR-501/GR-560/GR-100
更改料號原因:(更改接點材質由原來的Rh改為Palladium)
更改材質後的GP系列均通過國外原廠各項測試

GP-501  迷你型

GP-560 通用型

玻璃管長度:12.7mm

接點材質: Palladium 帶 電 流:1A
功    率: 10W     接觸阻抗:0.15Ω
崩潰電壓:200VDC(20AT以上) 切換電壓: 100VDC,125VAC
切換電流: 0.5A    絕緣阻抗:1012Ω
感動時間: 1ms    釋放時間:0.1ms



玻璃管長度:14.2mm

接點材質: Palladium  帶 電 流:1.5A
功    率: 10W  崩潰電壓:200VDC(20AT以上)
切換電流: 1A    接觸阻抗:0.1Ω
切換電壓: 100VDC,125VAC 絕緣阻抗:1012Ω
感動時間: 0.6ms  釋放時間:0.1ms



GP-560   彎腳 GP-100  通用型

玻璃管長度:14.2mm

接點材質: Palladium  帶 電 流:1.5A
功    率: 10W   崩潰電壓:200VDC(20AT以上)
切換電流: 1A  接觸阻抗:0.15Ω
切換電壓: 100VDC,125VAC  絕緣阻抗:1012Ω
感動時間: 0.6ms   釋放時間:0.1ms

玻璃管長度:20.3mm

接點材質: Palladium 帶 電 流:1.5A
功    率: 10W   崩潰電壓:250VDC(20AT以上)
切換電流: 1A  接觸阻抗:0.1Ω
切換電壓: 100VDC,150VAC 絕緣阻抗:1012Ω
感動時間: 0.8ms 釋放時間:0.1ms

GP-501  封裝型  GP-560  封裝型

玻璃管長度:12.7mm

接點材質: Palladium 帶 電 流:1A
功    率: 10W  崩潰電壓:200VDC(20AT以上)
切換電流: 0.5A  接觸阻抗:1012Ω
切換電壓: 100VDC,125VAC  絕緣阻抗:0.15Ω
感動時間: 1ms  釋放時間:0.1ms

玻璃管長度:14.2mm

接點材質: Palladium 帶 電 流:1.5A
功    率: 10W 崩潰電壓:200VDC(20AT以上)
切換電流: 1A  接觸阻抗:0.1Ω
切換電壓: 100VDC,125VAC  絕緣阻抗:1012Ω
感動時間: 0.6ms  釋放時間:0.1ms

GP-100  封裝型

玻璃管長度:20.3mm

接點材質: Palladium 帶 電 流:1.5A
功    率: 10W 崩潰電壓:250VDC(20AT以上)
切換電流: 1A  接觸阻抗:0.1Ω
切換電壓: 100VDC,150VAC 絕緣阻抗:1012Ω
感動時間: 0.8ms 釋放時間:0.1ms


TS-560 低壓低功率型 NL-126 高功率型

玻璃管長度:14.2mm

接點材質: Rh   帶 電 流:1A
功    率: 5W  崩潰電壓:200VDC(20AT以上)
切換電流: 0.5A  接觸阻抗:0.25Ω
切換電壓: 100VDC,125VAC 絕緣阻抗:109Ω
感動時間: 1ms   釋放時間:0.1ms

玻璃管長度:20.3mm

接點材質: Rh  帶 電 流:2.5A
功    率: 50W 崩潰電壓:250VDC(20AT以上)
切換電流: 1.5A 接觸阻抗:0.1Ω
切換電壓: 200VDC,125VAC  絕緣阻抗:1012Ω
感動時間: 0.8ms   釋放時間:0.1ms

PR-560 高壓低功率型 PR-126 高壓高功率型

玻璃管長度:14.2mm

接點材質: Rh   帶 電 流:1.5A
功    率: 10W  崩潰電壓:600VDC(20AT以上)
切換電流: 1A  接觸阻抗:0.1Ω
切換電壓: 100VDC,250VAC  絕緣阻抗:1012Ω
感動時間: 0.6ms  釋放時間:0.1m

玻璃管長度:20.3mm

接點材質: Rh  帶 電 流:2.5A
功    率: 70W  崩潰電壓:750VDC(20AT以上)
切換電流: 1.5A 接觸阻抗:0.15Ω
切換電壓: 200VDC,300VAC 絕緣阻抗:1012Ω
感動時間: 0.8ms 釋放時間:0.1ms

REED SWITCH

MKA-07101 MKA-10110 MKA-14103 MKA-16101

MKA-20101 MKA-50202

Part No.
HYR 9001
(general purpose)

HYR 9001-1
(High Voltage breakdown)

HYR 9004-9
(High insulation resistance)

HER 9004-1
(general purpose)

HYR 9005-1
(High operating speed)

HYR 9005-9
(High insulation resistance




因美國工廠因素,SRC產品目前暫時停賣
替代產品請洽業務



SRC Devices

SMD專用之磁簧開關

目前為:COMPAQ,DELL, MOTOROLA ,

NOKIA等大廠認可使用

可塑性高的磁簧開關接腳,可彎腳成型,而不會損壞玻璃管,扁平的玻璃管及接腳,提供更大的銲錫區域,及更精確的接合點 。硬度極高的銣金屬(Ruthenium)接點,提供更穩定的接點阻抗,及更長的使用壽命,並且在接點處有特殊處理,可防止簧片黏著的問題,是最理想的傳統開關替代品



SRC 公司的產品,以便應用於精密的產品上。這就是以品質結夥的原因,主要也是因為SRC 公司能夠提供高質量、高信賴性、低成本及創新的產品。

SRC 公司的產品可分為三大類:磁簧開關(Reed SwitchProducts)、突波保護器產品(Surge Arrester Products)及磁簧電器產品(Reed/Mercury Relay Products)。這些產品都能符合電子廠商的嚴格要求,而其應用的範圍包括:無線電周邊裝置、通訊系統、電子自動設備、民用飛航器材、工業及程序控制、保安設備、測試儀器等。任何電子設計工程師所夢寐以求的高品質電子元件,都可在SRC 公司的產品型錄中找到。

SRC 公司成立於2001年,座落在美國密蘇里州(Missori)及墨西哥(Mexico)等地的製造工廠,都獲得ISO9001認証合格。由於這些工廠與研究發展部門的同心協力,才能源源不絕地製造出各種新開發的產品,以符合各種不同的應用,滿足顧客的需求,解決電子零件技術上的難題。

SMD專用之磁簧開關

目前為:COMPAQ,DELL, MOTOROLA ,NOKIA等大廠認可使用

SRC Devices is a worldwide leader in the design,
manufacture and sales of high quality magnetic switches,
relays and gas discharge tube surge and switching products.
With manufacturing facilities and sales offices in the USA,
Europe, Mexico and Asia, SRC Devices has become the leading
supplier of products sold into Automatic Test Equipment,
Data Acquisition, Instrumentation, Process Control,
Telecommunication, Medical, Security and HID Lighting
markets.

SRC Devices is an ISO/QS9000 qualified organization. In
addition, the latest SPC and other statistical tools are
implemented to ensure that production processes are
constantly monitored and controlled.

30 years of design and manufacturing experience in magnetic
switching products has enabled SRC Devices to develop some
of the most unique switches in the industry. The DYAD
family of reed switches is the only glass bodied reed
switch with flat leads and rectangular glass - designed
from the ground up to integrate seamlessly with today's
high speed surface mount automated assembly environments.

Using these reed switches, SRC Devices manufactures a full
line of reed relays that include dry, mercury wetted, high
power, high voltage, high insulation resistance, low
thermal EMF, RF relays and some of the smallest surface
mount reed relays available today.

The Gas Discharge Tube surge control and switching products
offer a large variety of gas tube-based surge arrestors for
telecom, datacom, industrial and HID lighting applications.
The SMD special-purpose magnetism reed
        switch at present is
COMPAQ, DELL, MOTOROLA, big plant approval and
so
        on NOKIA uses
FR2S FR2 SMD
Glass 15mm
Switching power : 10W
Switching current 0.5A
Carry current 1.5A
Switching voltage 200 DC
Breakdown voltage 300 DC
Glass 15mm
Switching current 0.5A
Carry current 1.5A
Switching voltage 200 DC
Breakdown voltage 300 DC

簧管

  • Hamlin磁簧开关
    Hamlin 作为全球技术领先的磁簧开关生产厂家,生产各种具备各种不同机械与电气特性的磁簧开关。玻璃管尺寸从7mm~50mm,产品功率从5W~100W;1A常开、1C常开常闭转换型触点的开关。品种齐全,产品设计符合各种用途的需求。 除了标准型号的产品外,Hamlin还可以根据客户需求进行磁簧管的剪脚、折弯加工等增值服务。

磁簧传感器

  • Hamlin磁簧传感器
    Hamlin 采用磁簧技术,研发制造各式传感器与接近开关。产品专为传感近接、液位、液体流量、速度、座位使用、旋转位置和加速用途而设计。所有产品均与Hamlin的定制式传感器产品一样质量标准生产。 除了现有标准的传感器产品外,Hamlin 可与客户合作设计并制造满足客户特殊需求的定制式解决方案。

霍尔传感器

  • Hamlin霍尔传感器
    Hamlin 采用霍尔效应、电感与磁阻技术,研发制造各式霍尔传感器与接近开关。产品广泛应用于液位、物位位移检测及其他例如安全、电信、自动检测设备领域应用。 与Hamlin 所有传感器一样,除了现有标准型号,Hamlin可根据客户需求定制特殊要求的霍尔传感器。

干簧管

MITI-3V1微型常开触点干簧管(7.00mm×1.8mm) MITI-3V1微型常开触点干簧管(7.00mm×1.8mm)
超小型常开触点,玻璃管尺寸仅为7.00 X 1.80mm ; 开关电压100Vdc时,触点功率可达3瓦;
MDSR-10微型常开触点干簧管(10.16mm×1.8mm) MDSR-10微型常开触点干簧管(10.16mm×1.8mm)
一种带 10.16mm 长 x 1.80mm 直径 (0.400" x 0.071") 玻璃外壳的微型常开型开关。切换能力高达 200Vdc(10W 时)。
MDSR-7小型常开触点干簧管(12.7mm×1.8mm) MDSR-7小型常开触点干簧管(12.7mm×1.8mm)
一种带 12.70mm 长 x 1.80mm 直径 (0.500" x 0.071") 玻璃外壳的微型常开型开关。切换能力高达 200Vdc(10W 时)。
FLEX-14 微型开关(14mm*2mm) FLEX-14 微型开关(14mm*2mm)
一种带 14.00mm 长 x 2.28mm 直径 (0.551" x 0.090") 玻璃外壳及长于标准型的弹性简易成型引线的小型常开型开关,切换能力高达 200Vdc 及 10W。
MDCG-4小型常开触点干簧管(15.24mm×2.28mm) MDCG-4小型常开触点干簧管(15.24mm×2.28mm)
一种带15.24mm长2.28mm直径(0.66*0.09)玻璃外壳的小型常开型开关,切换能力高达220V及10W.
HA15-2小型高压干簧管MDRR-6(15.24mm×2.28mm)可接小型感性负载 HA15-2小型高压干簧管MDRR-6(15.24mm×2.28mm)可接小型感性负载
常开触点,玻璃管尺寸仅为 15.24 X 2.28mm ; 开关电压达300VdC,触点功率可达10瓦; 最小击穿电压450Vdc; 17-38AT 可选灵敏度;
MARR-1常开触点干簧管(19.05mm×2.66mm)可接小型感性负载 MARR-1常开触点干簧管(19.05mm×2.66mm)可接小型感性负载
常开触点,玻璃管尺寸仅为 19.05 X 2.66mm ;开关电压200Vdc时,触点功率可达10瓦;
MARR-2常开触点干簧管(19.05mm×2.66mm)可接小型感性负载 MARR-2常开触点干簧管(19.05mm×2.66mm)可接小型感性负载
常开触点,玻璃管尺寸仅为 19.05 X 2.66mm ;开关电压200Vdc时,触点功率可达10瓦;
MLRR-3小型常开触点干簧管(15.24mm×2.54mm)可接小型感性负载 MLRR-3小型常开触点干簧管(15.24mm×2.54mm)可接小型感性负载
一种带 15.24mm 长 x 2.54mm 直径 (0.600" x 1,000") 玻璃外壳的小型常开型开关。切换能力高达 200Vdc 及 20W,具近差 (CD) 特征。
MLRR-4差动接近型常开触点干簧管(15.24mm×2.66mm) MLRR-4差动接近型常开触点干簧管(15.24mm×2.66mm)
一种带 15.24mm 长 x 2.54mm 直径 (0.600" x 1,000") 玻璃外壳的小型常开型开关。切换能力高达 200Vdc 及 20W,具近差 (CD) 特征。
MRPR-3小型大功率大载流干簧管(19.69mm×2.84mm) MRPR-3小型大功率大载流干簧管(19.69mm×2.84mm)
一种带 19.69mm 长 x 2.84mm 直径 (0.770" x 0.112") 玻璃外壳的小型常开型开关。切换能力高达 200Vdc 及 50W。
MRPR-8小型大功率高压干簧管(20.32mm×2.84mm) MRPR-8小型大功率高压干簧管(20.32mm×2.84mm)
一种带 20.32mm 长 x 2.84mm 直径 (0.800" x 0.112") 玻璃外壳的小型常开型开关。切换能力高达 265Vdc 及 50VA。
DRR-129大功率大电流干簧管(50.80mm×5.25mm) DRR-129大功率大电流干簧管(50.80mm×5.25mm)
一种带 50.80mm 长 x 5.25mm 直径 (2.000" x .207") 玻璃外壳的标准常开型开关,电压及功率切换能力高达 400Vdc 及 100W。
MDRR-DT小型常闭触点干簧管(14.73mm×2.54mm) MDRR-DT小型常闭触点干簧管(14.73mm×2.54mm)
一种带 14.73mm 长 x 2.54mm 直径 (0.580" x 0.100") 玻璃外壳的小型转换型开关。切换能力高达 175Vdc 及 5W。
DRR-DTH高压大功率转换型干簧管(39.67mm×5.33mm) DRR-DTH高压大功率转换型干簧管(39.67mm×5.33mm)
一种带 39.67mm 长 x 5.33mm 直径 (1.562" x .210") 玻璃外壳的标准转换型开关,电压及功率切换能力高达 500Vdc 及 30W。
DRT-DTH高压大功率转换型干簧管(39.67mm×5.33mm) DRT-DTH高压大功率转换型干簧管(39.67mm×5.33mm)
一种带钨触点和 39.67mm 长 x 5.33mm 直径 (1.562" x 0.210") 玻璃外壳的标准转换型开关,电压及功率切换能力高达 500Vdc 及 50W。

磁簧传感器

59020 圆柱式传感器 59020 圆柱式传感器
一种带可选常开、常闭或转换触点的 25.4mm x 6.22mm (1.00" x 0.245") 小型圆柱式磁簧传感器。
59025 圆柱式传感器 59025 圆柱式传感器
一种带可选常开、常闭或转换触点的 25.4mm x 6.22mm (1.00" x 0.245") 小型圆柱式磁簧传感器。
59045舌簧接近开关微型PCB板安装系列 59045舌簧接近开关微型PCB板安装系列
一种带常开触点的 22.86mm x 6.73mm x 4.57mm(0.900" x 0.265" x 0.180mm) 小型 PCB 安装磁簧传感器。
59050舌簧接近开关微型PCB板安装系列 59050舌簧接近开关微型PCB板安装系列
一种带常开、常闭或转换触点的 22.86mm x 6.73mm x 4.57mm(0.900" x 0.265" x 0.180mm) 小型 PCB 安装磁簧传感器。
59060 不锈钢 M8 螺纹桶式传感器 59060 不锈钢 M8 螺纹桶式传感器
一种带常开、常开高压、常闭或转换触点及带 M8 x 1.25mm 细牙螺纹的 36mm (1.420") 长小型不锈钢桶式传感器。
59065 5/16 塑料螺纹桶式传感器 59065 5/16 塑料螺纹桶式传感器
一种带常开、常开高压、常闭或转换触点及带 5/16" x 24 螺纹的 38.1mm (1.500") 长小型塑料桶式传感器。
59070 M8 塑料螺纹桶式传感器 59070 M8 塑料螺纹桶式传感器
一种带常开、常开高压、常闭或转换触点及带 M8 x 1.25mm 细牙螺纹的 38.1mm (1.500") 长小型塑料桶式传感器。
59075 不锈钢 M12 螺纹桶式传感器 59075 不锈钢 M12 螺纹桶式传感器
一种带常开、常开高压、常闭或转换触点及带 M12 x 1mm 细牙螺纹的 46mm (1.810") 长强健不锈钢桶式传感器。
59085舌簧接近开关叶片式传感器 59085舌簧接近开关叶片式传感器
一种带整体制动器磁体的磁簧传感器。合适的舌簧穿过磁体与开关之间的插槽时,即产生制动。常开、常闭、高压常闭或转换触点。
59090 重型舌簧传感器 59090 重型舌簧传感器
一种带整体制动器磁体的强健磁簧传感器。合适的舌簧穿过磁体与开关之间的插槽时,即产生制动。常闭、高压常闭或转换触点。
59105舌簧接近开关接插件法兰安装型系列 59105舌簧接近开关接插件法兰安装型系列
由两部分可操作的磁性接近传感器组成,带有MOLEX SL系列的接口,客户可选灵敏度;
59125 插销法兰式传感器 59125 插销法兰式传感器
一种带整体接线针脚的 28.57mm x 19.05mm x 6.35mm (1.125" x 0.750" x 0.259") 法兰安装式磁簧传感器。提供常开、常开高压或常闭触点。
59135 高温法兰安装式传感器 59135 高温法兰安装式传感器
一种带常开、常开高压、常闭或转换触点的 28.57mm x 19.05mm x 6.35mm (1.125" x 0.750" x 0.259") 高温法兰安装式磁簧传感器。
59140 小型法兰安装式传感器 59140 小型法兰安装式传感器
一种带常开、常开高压、常闭或转换触点,只占 3.22mm² (0.500"²) 板空间的小型法兰安装式磁簧传感器。
59141 小型法兰安装式传感器 59141 小型法兰安装式传感器
一种带常开、常开高压、常闭或转换触点,只占 3.22mm² (0.500"²) 板空间的小型法兰安装式磁簧传感器。
59145 法兰安装式传感器 59145 法兰安装式传感器
一种带常开、常开高压、常闭或转换触点的 28.57mm x 19.05mm x 6.35mm (1.125" x 0.750" x 0.259") 法兰安装式磁簧传感器。
59150 法兰安装式传感器 59150 法兰安装式传感器
一种带常开、常开高压、常闭或转换触点的 28.57mm x 19.05mm x 6.35mm (1.125" x 0.750" x 0.259") 法兰安装式磁簧传感器。
59160舌簧接近开关表面贴片系列 59160舌簧接近开关表面贴片系列
位置和限位传感,安全系统开关,门开关;且可根据客户要求订制特殊规格。
59165 成型 MDSR-7 开关 59165 成型 MDSR-7 开关
一种带直引线或鸥翼型引线的 16.00mm x 2.41mm x 2.41mm(0.630" x 0.095" x 0.095mm) 小型过压成型磁簧传感器。常开触点。
59170 过压成型 MDSR-10 开关 59170 过压成型 MDSR-10 开关
一种带直引线或鸥翼型引线的 11.43mm x 2.29mm x 2.29mm(.450" x .090" x .090mm) 微型过压成型磁簧传感器。常开触点。
59210 活动臂传感器 59210 活动臂传感器
一种带低运行力及整体 2 针脚连接器,并使用自夹式安装框架的小型活动臂磁簧传感器。常闭型触点。
59230 鲁棒活动臂传感器 59230 鲁棒活动臂传感器
一种带舌簧与制动器磁体的鲁棒活动臂磁簧传感器。舌簧下压时即产生制动。
59250 座位使用传感器 59250 座位使用传感器
一种带简易推入配合自夹式安装的磁感应按钮传感器。下压活塞时,即制动常开触点。
59251 带顶座位使用传感器 59251 带顶座位使用传感器
一种带简易推入配合自夹式安装的磁感应按钮传感器。大型整体顶。下压顶时,即制动常开触点。
59630 浮球传感器 59630 浮球传感器
一种带常开、常开高压、常闭或转换触点及带整体浮球制动器与 M8 x 1.25mm 细牙螺纹的小型传感器。
HSS 冲击传感器 HSS 冲击传感器
一种带常开触点的磁感应磁簧开关传感器,用于检测非定向冲击级别。发生设定级别的冲击时,即制动。

霍尔传感器

55075 不锈钢 M12 轮齿传感器 55075 不锈钢 M12 轮齿传感器
一种带 M12 x 1mm 细牙螺纹,46mm (1.810") 长的强健不锈钢霍尔效应传感器,主要用于轮齿传感。
55085 小型舌簧传感器 55085 小型舌簧传感器
一种带整体制动器磁体的小型霍尔效应传感器。合适的舌簧穿过磁体与霍尔元件之间的插槽时,即产生制动。
55100 小型法兰安装式传感器 55100 小型法兰安装式传感器
一种带数字、闭锁或可编程模拟输出、25.5mm (1.004") x 11.00m (0.433"),仅 3.00mm (0.118") 高的小型法兰安装式霍尔效应传感器。
55110 LED 法兰安装式传感器 55110 LED 法兰安装式传感器
一种带数字或闭锁输出及整体 LED 以便显示运行状况的 34.00mm (1.339") x 14.00m (0.551") x 10.00mm (0.394") 法兰安装式霍尔效应传感器。
55140 法兰安装式传感器 55140 法兰安装式传感器
一种带数字、闭锁或可编程模拟输出、仅占 3.22mm² (0.500"²) 板空间的小型法兰安装式霍尔效应传感器。
55505 法兰安装式轮齿传感器 55505 法兰安装式轮齿传感器
一种强健法兰安装式霍尔效应传感器,主要用于轮齿传感。适用于

行程开关,限位开关,限动开关,光电开关`限制开关,接近开关,固态继电器,光电开关,限制开关,微动开关,按钮开关,拨码开关,按键开关,选择开关,钥匙开关,开关盒,磁簧继电器,光电传感器`传感器专业生产及销售商-深圳商运达实业;生产代理各类电位器、位移传感器、电子尺的销售,







更多产品请看本公司产品专用网站:欢迎索取免费详细资料、设计指南和光盘 ;产品凡多,未能尽录,欢迎来电查询。

中国传感器科技信息网:http://www.sensor-ic.com/

工控安防网:http://www.pc-ps.net/

消费电子专用电路网:http://www.sunstare.com/传感器销售热线:

    地址:深圳市福田区福华路福庆街鸿图大厦9732室

    电话:0755-83376489 83376549 83607652 83370250   83370251

    传真:0755-83376182  (0)13902971329  MSN: SUNS8888@hotmail.com

    邮编:518033   E-mail:szss20@163.com     QQ: 195847376

    深圳赛格展销部:深圳华强北路赛格电子市场9583号

             电话:0755-83665529

    北京分公司:北京海淀区知春路132号中发电子大厦3097               TEL4006579498  18927445855  13823791822  FAX010-62543996

    上海分公司:上海市北京东路668号上海賽格电子市场地下一层D25号                TEL4006571586  56703037  13823676822  FAX021-56703037

    西安分公司:西安高新开发区20(中国电子科技集团导航技术研究所           西安劳动南路88号电子商城二楼D23

            TEL4006572198  13072977981  FAX:029-88789382
