图像传感器/图像传感器模块/摄像模块/录像模块/报警模块
浏览资料
|
型号 |
CCD尺寸（英寸） |
解析度 |
功能描述 |
|
MTV-63W1PP |
1/3 |
580线 |
彩色超宽动态多功能型摄像机0.001Lux |
| MTV-63VOP |
1/3 |
470线 |
彩色高解析高照度摄影机0.002Lux |
| MTV-63X11HP |
1/3 |
470线 |
彩色高解析高照度摄影机0.3Lux（电子放大2MIRRO.AI/DD） |
| MTV-53D1 |
1/3 |
580线 |
彩色高解析机板型580线0.8Lux附3.6mm镜头 |
| MTV-54C7 |
1/4 |
470线 |
彩色高解析圆柱机板型（直径22mm 1Lux附） |
| MTV-12V1C-EX |
1/2 |
600线 |
黑白低照度高解析摄像机0.001Lux |
| MTV-22K9-EX |
1/2 |
600线 |
黑白低照度高感度摄像机0.003Lux（日夜两用） |
| MTV-22K9 |
1/2 |
600线 |
黑白低照度高解析摄像机0.009Lux |
| MTV-23K9-EX |
1/3 |
580线 |
黑白低照度高感度摄像机0.01Lux（日夜两用） |
| MTV-23k9 |
1/3 |
580线 |
黑白低照度高解析摄像机0.05Lux（日夜两用） |
| MTV-1132C |
1/3 |
420线 |
黑白经济型电子自动快门摄像机0.05Lux |
|
注：部分型号需要订货。只列出部分产品，其余型号请致电垂询。 |
|
本公司长期主营日本东芝（TOSHIBA）
公司全系列线阵CCD芯片芯片像素覆盖范
围由128像素～10550像素，像素尺寸覆盖
4μm～14μm，工作频率由100KHz～25MHz，
以及黑白及彩色等多种型号可供用户选择。
|
 |
|
序号 |
型号 |
像敏单元数 |
像元尺寸(μm) |
中心距（μm） |
典型感度（V/lx．S） |
动态范围 |
驱动方式 |
最高工作频率（MHz） |
|
1. |
TCD1001P |
128×1 |
32×32 |
32 |
85 |
500 |
单 路 |
6 |
|
2. |
TCD1209D |
2048×1 |
14×14 |
14 |
31 |
2000 |
单 路 |
20 |
|
3. |
TCD1200D |
2160×1 |
14×14 |
14 |
45 |
1700 |
双 路 |
2 |
|
4. |
TCD1206SUP |
2160×1 |
14×14 |
14 |
45 |
1700 |
双 路 |
2 |
|
5. |
TCD1208AP |
2160×1 |
14×14 |
14 |
110 |
750 |
双 路 |
2 |
|
6. |
TCD1251D |
2700×1 |
11×11 |
11 |
35 |
3800 |
双 路 |
3 |
|
7. |
TCD1252AP |
2700×1 |
11×11 |
11 |
62 |
750 |
双 路 |
3 |
|
8. |
TCD1304AP |
3648×1 |
8×200 |
8 |
160 |
300 |
双 路 |
1 |
|
9. |
TCD1305P |
3648×1 |
8×64 |
8 |
64 |
300 |
双 路 |
1 |
|
10. |
TCD132D |
1024×1 |
14×14 |
14 |
12 |
1500 |
单 路 |
2 |
|
11. |
TCD1500C |
5340×1 |
7×7 |
7 |
4.8 |
3000 |
单 路 |
8 |
|
12. |
TCD1501D |
5000×1 |
7×7 |
7 |
13 |
3000 |
双 路 |
12 |
|
13. |
TCD1702C |
7500×1 |
7×7 |
7 |
9 |
2000 |
双 路 |
10 |
|
14. |
TCD1703C |
7500×1 |
7×7 |
7 |
16 |
1660 |
双 路 |
20 |
|
15. |
TCD1705D |
7450×1 |
4.7×4.7 |
4.7 |
15 |
1300 |
双 路 |
20 |
|
16. |
TCD1706D |
7400×1 |
4.7×4.7 |
4.7 |
15 |
2000 |
四 路 |
25 |
|
17. |
TCD1707D |
7450×1 |
4.7×4.7 |
4.7 |
15 |
2000 |
双 路 |
25 |
|
18. |
TCD2252D |
2700×3 |
8×8 |
8 |
7,9,3 |
800 |
双 路 |
4 |
|
19. |
TCD2301C |
3648×3 |
8×8 |
8 |
1.1，1.4，0.5 |
750 |
双 路 |
4 |
|
20. |
TCD2557D |
5340×3 |
7×7 |
7 |
9.3，9.9，5.4 |
800 |
双 路 |
6 |
|
21. |
TCD2561D |
5340×4 |
7×7 |
7 |
9，10.5，5.5
，21 |
1000 |
双 路 |
10 |
|
22. |
TCD2558D |
5340×3 |
7×7 |
7 |
9.9 |
5000 |
三 路 |
6 |
|
23. |
TCD2901D |
10550×3 |
4×4 |
4 |
2.5，2.4，1.4 |
1500 |
双 路 |
5 |
|
24. |
TCD2950D |
21360×3 |
4×2.8 |
4 |
1.4，1.9，1.3 |
750 |
双 路 |
10 |
|
25. |
TCD2953CF |
21360×3 |
4×4 |
4 |
1.5，2.0，1.4 |
480 |
双 路 |
10 |
Linear CCD
Array(线性CCD阵列):
- CCD111 256
x 1线阵CCD芯片
- CCD133A
1024 x 1线阵CCD芯片
- CCD134 1024
x 1线阵CCD芯片
- CCD143A 2048
x 1线阵CCD芯片
- CCD153A 512
x 1 线阵CCD芯片
- CCD181 2592
x 1线阵CCD芯片
- CCD191 6000
x 1线阵CCD芯片
- CCD525 2,048
x 96 TDI（时间延迟积分）芯片
- CCD5061 6144
x 128 TDI芯片
- CCD8091 9216
x 128 TDI 芯片
- CCD10121 12288
x 128 TDI 芯片
- CCD442A 2048
x 2048 前感光全帧读出CCD芯片
- CCD447 2048
x 2048全帧读出CCD芯片，具有两个告诉及两个高灵敏度读
出口设计，前感光及背感光结构
- CCD485 4096
x 4097前感光全帧读出CCD芯片
- CCD486 4096
x 4097全帧读出CCD芯片，具有四个低噪声前置放大器，前
感光及背感光结构
- 更多产品内容,请与我们联系:

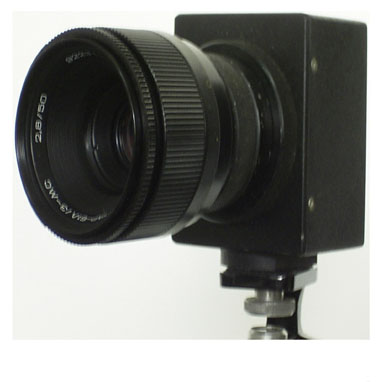

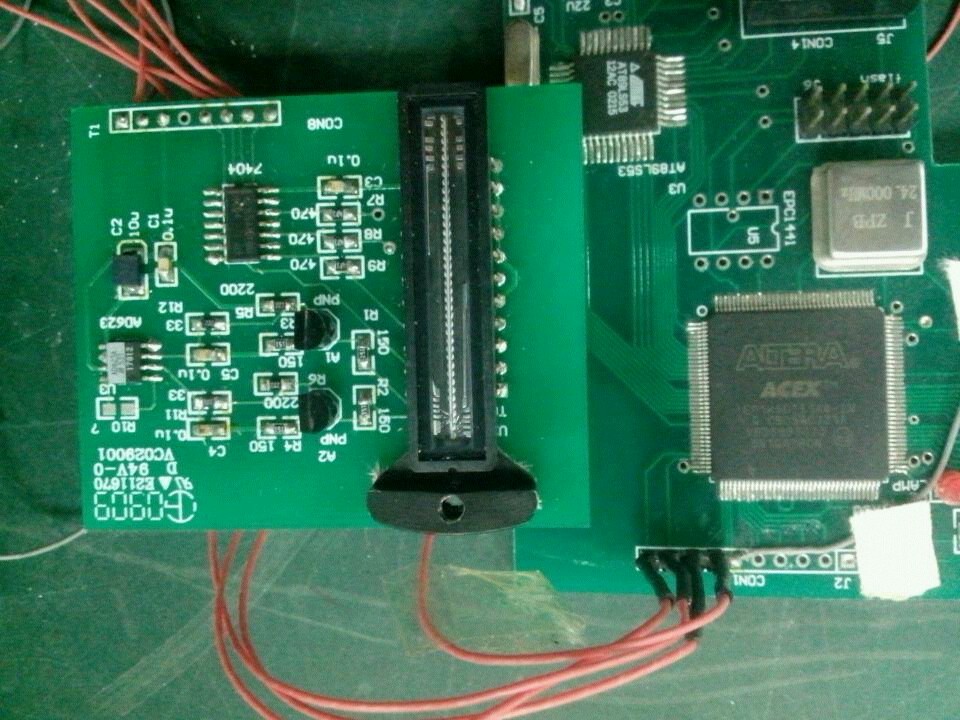

*CCD驱动板(TCD1208AP,
TCD1304AP..),本公司承接各种CCD型号驱动电路的开发设计，可以根据您的应用要求整个光学结构和驱动电路。

有效像元数：2160
像元尺寸：14μm×14μm
最高帧频：0.95KHz
动态范围：1700
输出信号：模拟
工作电压：+5V
同步信号：TTL电平
CCD方案提供：
1，可见光光谱仪系统 （300-1100nm 波长）
2，CCD平面度测量方案 |
|
|
|
