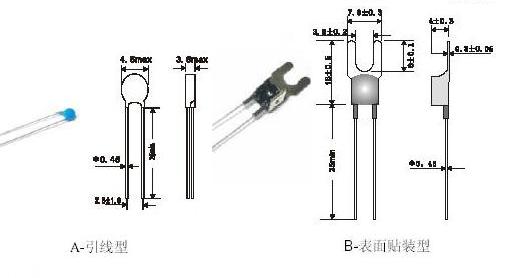

WMZ6外观及结构图
|
A/B型号
|
最大电压 |
保护温度点 |
额定电阻值R25 |
保护温15℃电阻值RS-15 |
保护温度电阻值 |
最大电流 |
|
Vmax(V) |
Ts（℃）
|
（Ω） |
（Ω） |
R（Ω） |
Imax（mA） |
| WMZ6-101RT60A/B |
30(Vdc) |
60 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-101RT70A/B |
30(Vdc) |
70 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-101RT80A/B |
30(Vdc) |
80 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-101RT90A/B |
30(Vdc) |
90 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-101RT100A/B |
30(Vdc) |
100 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-101RT110A/B |
30(Vdc) |
110 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-101RT120A/B |
30(Vdc) |
120 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-101RT130A/B |
30(Vdc) |
130 |
100max |
≤330 |
≥470 |
100 |
| WMZ6-331RT60A/B |
30(Vdc) |
60 |
330max |
≤1.5K |
≥2.2K |
100 |
| WMZ6-331RT70A/B |
30(Vdc) |
70 |
330max |
≤1.5K |
≥2.2K |
100 |
| WMZ6-331RT80A/B |
30(Vdc) |
80 |
330max |
≤1.5K |
≥2.2K |
100 |
| WMZ6-331RT90A/B |
30(Vdc) |
90 |
330max |
≤1.5K |
≥2.2K |
100 |
| WMZ6-331RT100A/B |
30(Vdc) |
100 |
330max |
≤1.5K |
≥2.2K |
100 |
| WMZ6-331RT110A/B |
30(Vdc) |
110 |
330max |
≤1.5K |
≥2.2K |
100 |
| WMZ6-331RT120A/B |
30(Vdc) |
120 |
330max |
≤1.5K |
≥2.2K |
100 |
| WMZ6-331RT130A/B |
30(Vdc) |
130 |
330max |
≤1.5K |
≥2.2K |
100 |
|
可替换EPCOS和VISHAY温度保护型PTC热敏电阻

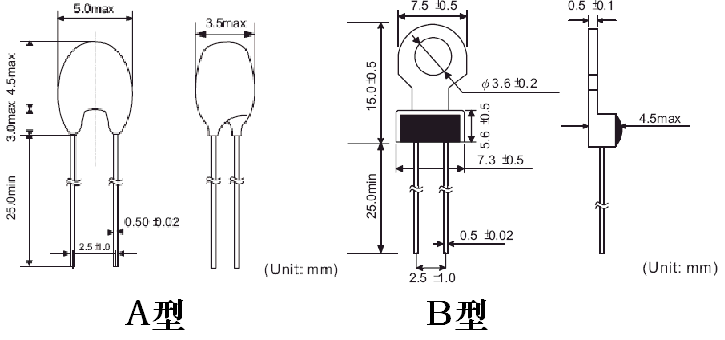

WMZ6A外观及结构图
|
|
最大电压 |
保护温度点 |
电阻值(Ω) |
Epcos型号引线型 |
Epcos表面贴装型 |
|
Vmax (Vdc) |
Ts
(℃)
|
R25
(Ω) |
RS-5(℃)
|
RS+5(℃)
|
RS+15(℃)
|
RS+23(℃) |
|
WMZ6A-101RT60A/B |
30 |
60±10 |
100max |
570
max |
570
min |
- |
10K
min |
B59100C0060A70 |
B59901D0060A40 |
|
WMZ6A-101RT70A/B |
70±10 |
B59100C0070A70 |
B59901D0070A40 |
|
WMZ6A-101RT80A/B |
80±10 |
B59100C0080A70 |
B59901D0080A40 |
|
WMZ6A-101RT90A/B |
90±10 |
550
max |
1330
min |
4000
min |
- |
B59100C0090A70 |
B59901D0090A40 |
|
WMZ6A-101RT100A/B |
100±10 |
B59100C0100A70 |
B59901D0100A40 |
|
WMZ6A-101RT110A/B |
110±10 |
B59100C0110A70 |
B59901D0110A40 |
|
WMZ6A-101RT120A/B |
120±10 |
B59100C0120A70 |
B59901D0120A40 |
|
WMZ6A-101RT130A/B |
130±10 |
B59100C0130A70 |
B59901D0130A40 |
|
WMZ6A-101RT140A/B |
140±10 |
B59100C0140A70 |
|
|
WMZ6A-101RT150A |
150±10 |
B59100C0150A70 |
|
|
WMZ6A-101RT160A |
160±10 |
|
|
|
WMZ6A-101RT170A |
170±10 |
|
|
|
WMZ6A-101RT180A |
180±10 |
|
|
SMDWMZ6贴片温控PTC热敏电阻

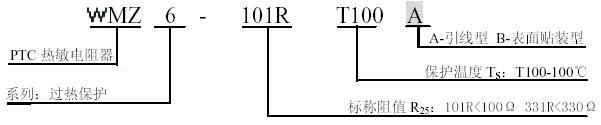

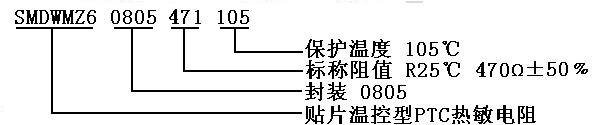

产品标志说明：
|
|
最大电压 |
保护温度点 |
额定电阻值R25 |
下限控温点RS-5(℃)
|
上限控温点RS+5(℃)
|
工作温度 |
|
Vmax (Vdc) |
Ts
(℃)
|
R25
(Ω) |
TL(℃)
|
RH
(Ω) |
TH
(℃)
|
RH
(Ω) |
(℃)
|
|
SMDWMZ6-0402-471-105 |
32 |
105±5 |
470 |
100 |
≤4700 |
110 |
≥4700 |
-25～+120 |
|
SMDWMZ6-0402-471-115 |
115±5 |
110 |
120 |
-25～+130 |
|
SMDWMZ6-0402-471-125 |
125±5 |
120 |
130 |
-25～+140 |
|
SMDWMZ6-0603-471-65 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-25～+80 |
|
SMDWMZ6-0603-471-75 |
75±5 |
70 |
80 |
-25～+90 |
|
SMDWMZ6-0603-471-85 |
85±5 |
80 |
90 |
-25～+100 |
|
SMDWMZ6-0603-471-95 |
95±5 |
90 |
100 |
-25～+110 |
|
SMDWMZ6-0603-471-105 |
105±5 |
100 |
110 |
-25～+120 |
|
SMDWMZ6-0603-471-115 |
115±5 |
110 |
120 |
-25～+130 |
|
SMDWMZ6-0603-471-125 |
125±5 |
120 |
130 |
-25～+140 |
|
SMDWMZ6-0603-471-135 |
135±5 |
130 |
140 |
-25～+150 |
|
SMDWMZ6-0603-103-110 |
110±5 |
10K |
105 |
≤4.7M |
115 |
≥4.7M |
-25～+125 |
|
SMDWMZ6-0603-103-120 |
120±5 |
115 |
125 |
-25～+135 |
|
SMDWMZ6-0603-103-130 |
130±5 |
125 |
135 |
-25～+145 |
|
SMDWMZ6-0603-473-130 |
130±5 |
47K |
125 |
≤4.7M |
|
≥4.7M |
-25～+145 |
|
SMDWMZ6-0805-471-65 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-25～+80 |
|
SMDWMZ6-0805-471-75 |
75±5 |
70 |
80 |
-25～+90 |
|
SMDWMZ6-0805-471-85 |
85±5 |
80 |
90 |
-25～+100 |
|
SMDWMZ6-0805-471-95 |
95±5 |
90 |
100 |
-25～+110 |
|
SMDWMZ6-0805-471-105 |
105±5 |
100 |
110 |
-25～+120 |
|
SMDWMZ6-0805-471-115 |
115±5 |
110 |
120 |
-25～+130 |
|
SMDWMZ6-0805-471-125 |
125±5 |
120 |
130 |
-25～+140 |
|
SMDWMZ6-0805-471-135 |
135±5 |
130 |
140 |
-25～+150 |
汽车用SMDWMZ6贴片温控PTC热敏电阻
|
|
最大电压 |
保护温度点 |
额定电阻值R25 |
下限控温点RS-5(℃)
|
上限控温点RS+5(℃)
|
工作温度 |
|
Vmax (Vdc) |
Ts
(℃)
|
R25
(Ω) |
TL(℃)
|
RH
(Ω) |
TH
(℃)
|
RH(Ω) |
(℃)
|
|
SMDWMZ6-0603-471-65A |
32 |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-40～+150 |
|
SMDWMZ6-0603-471-75A |
75±5 |
70 |
80 |
-40～+150 |
|
SMDWMZ6-0603-471-85A |
85±5 |
80 |
90 |
-40～+150 |
|
SMDWMZ6-0603-471-95A |
95±5 |
90 |
100 |
-40～+150 |
|
SMDWMZ6-0603-471-105A |
105±5 |
100 |
110 |
-40～+150 |
|
SMDWMZ6-0603-471-115A |
115±5 |
110 |
120 |
-40～+150 |
|
SMDWMZ6-0603-471-125A |
125±5 |
120 |
130 |
-40～+150 |
|
SMDWMZ6-0603-471-135A |
135±5 |
130 |
140 |
-40～+150 |
|
SMDWMZ6-0805-471-65A |
65±5 |
470 |
60 |
≤4700 |
70 |
≥4700 |
-40～+150 |
|
SMDWMZ6-0805-471-75A |
75±5 |
70 |
80 |
-40～+150 |
|
SMDWMZ6-0805-471-85A |
85±5 |
80 |
90 |
-40～+150 |
|
SMDWMZ6-0805-471-95A |
95±5 |
90 |
100 |
-40～+150 |
|
SMDWMZ6-0805-471-105A |
105±5 |
100 |
110 |
-40～+150 |
|
SMDWMZ6-0805-471-115A |
115±5 |
110 |
120 |
-40～+150 |
|
SMDWMZ6-0805-471-125A |
125±5 |
120 |
130 |
-40～+150 |
|
SMDWMZ6-0805-471-135A |
135±5 |
130 |
140 |
-40～+150 |

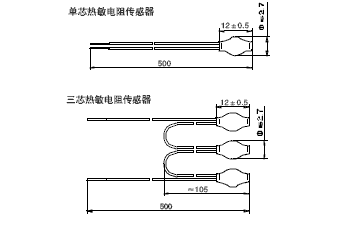

WMZ6C电机保护PTC热敏电阻
 |
|
|
应用范围：
该产品广泛应用于需要超温保护的场合。将产品安装在需要超温保护的设备中，PTC电阻信号传至电机保护器中，当温度接近绝缘耐热等级温度时，电机保护器断开电路实施保护。
特点：
由超小型PTC热敏电阻制成，体积小、寿命长、稳定性好、灵敏度高。技术指标均达到国际同类产品水平。
使用
可以单支使用，也可以多只串联使用，在同一电路中控制不同点的温度。
技术数据
控制温度范围为Tk60℃～Tk180℃。控制温度Tk每间隔5℃设定一种规格。一至六芯都可根据用户的要求生产，WMZ6C系列采用德国DIN
44080、DIN 44081、DIN 44082标准。

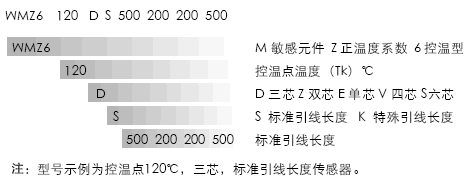

命名方式：
常规型号：
|
PTC热敏电阻参数数据
|
ES系列（单芯） |
DS系列（三芯） |
单位 |
|
最大工作电压 |
Umax |
25 |
25 |
V |
|
额定动作温度 |
Tk |
60～180 |
60～180 |
℃ |
|
Tk公差 |
|
±5 |
±5 |
℃ |
|
Tk的重复性 |
ΔT |
±0.5 |
±0.5 |
℃ |
|
额定电阻值 |
R25℃±1℃ |
≤100 |
≤300 |
Ω |
|
下限控温点(V≤2.5V) |
TK-5(℃) |
≤550 |
≤1650 |
Ω |
|
上限控温点(V≤2.5V) |
TK+5(℃) |
≥1330 |
≥3990 |
Ω |
|
保护温+15℃电阻值 |
TK+15(℃) |
≥4 |
≥12 |
KΩ |
|
热响应时间 |
Ts |
≤5 |
≤5 |
S |
|
绝缘耐压 |
V |
2.5 |
2.5 |
KV |
|
导线拉力 |
|
承受10N,10S拉力无损坏现象 |
承受10N,10S拉力无损坏现象 |
N |
|
最高存放温度 |
TLmax |
160 |
160 |
℃ |
|
最低存放温度 |
TLmin |
-25 |
-26 |
℃ |

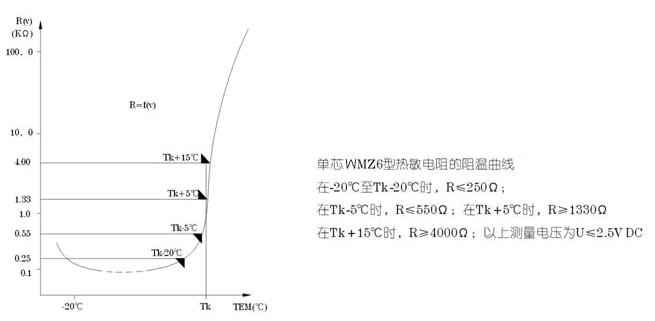

工作原理
PTC热敏电阻具有正温度系数电阻特性。当温度达到其居里点时，半导体陶瓷相变开始，其电阻值随温度的升高而快速增大，在控制温度点Tk附近，变化尤其明显，从而起到控制电路的目的

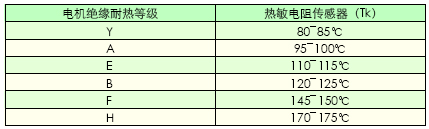

推荐按下表选用热敏电阻传感器（仅供参考）

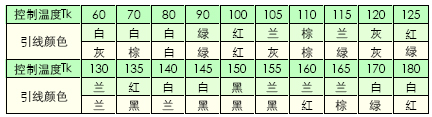

控制温度对应的引线颜色
安装说明
将传感器固定在需要检测温度的部位（通常安装在绕组中），在安装时不要用力敲打或挤压传感器的芯片，不要让引线承受拉力，引线接在电机接线盒内。必须与电机保护器配合使用，方可对电机超温实施控制。
三芯式传感器的每个芯片分别安装在三相绕组的适当位置，每相绕组安装一芯。
 |
|
| |
|
