STR-1510热释电红外探测器
[时间：2010-9-9
11:28:41] [点击：1739] [分类：高性能热释电红外探测器系列]
用途：
带有锗晶体窗口，专门用于铁路货车热轴温度的检测。

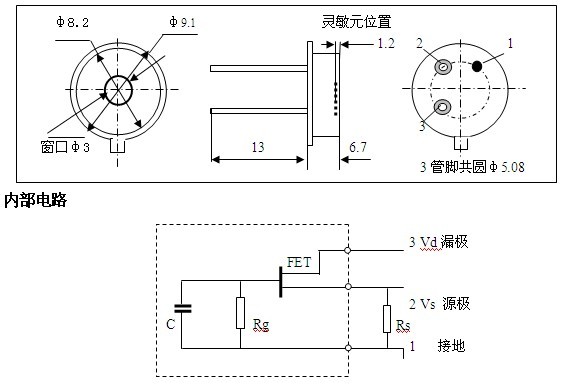

探测器结构
技术参数：
|
技术指标 |
代表符号 |
典型值 |
单位 |
|
探测器灵敏元面积 |
A2 |
Φ1 |
mm2 |
|
窗口材料 |
锗窗口 |
|
源极直流工作电压 工作电压 |
Vsd
VD |
0.4—0.7 2—15 |
V
V |
|
探测器视场 |
θ |
≤70 |
度 |
|
放大器输出信号 |
Vo(500. 10) |
≥2000±15% |
mV |
|
放大器输出噪声 |
VN(10.
4) |
≤5±20% |
mVrms |
|
电压响应率（无窗口） |
Rv(500. 10) |
≥1300±20% |
V/W |
|
比探测率（无窗口） |
D*(500. 10. 1) |
≥4×108 |
cmHz½/W |
|
工作温度范围 |
T |
-40
— +70 |
℃ |
说明：Rv(500. 10)和D*(500. 10.
1)的计算采用无窗口时的信号值Vo
| 热释电红外探测器 |
热释电红外探测器是利用材料的热释电效应，材料的极化强度随温度变化而探测红外辐射的光接收器件，目前广泛采用锆钛酸铅（PZT）、钽
酸锂（LiTaO3）和硫酸三甘肽（TGS）热释电材料制作红外探测器。这种器件具有探测度高、响应波段宽、响应时间短、能在室温下工作而不需致冷等一系列优点，可广泛应用于各种光谱测量、辐射功率测量、非接触温度测量、气体分析、入侵报警、火焰探测、自动照明等领域。 |
| |
 主要特点 |
1、能在室温工作，不需要任何致冷装置；
2、具有广谱响应，可用于探测引起热释电材料温度变化的任何辐射；
3、结构紧凑，使用方便于；
4、无需外部偏置场；
5、对微小的温度变化有响应，能探测瞬变信号。 |
| |
|
性能参数 |
|
型号参数 |
STL 102
|
STL 100
|
STL 101
|
测试条件 |
|
灵敏元类型 |
锆钛酸铅 |
钽酸锂 |
钽酸锂 |
|
|
灵敏元尺寸 |
2.0×1.0mm |
￠2.mm |
￠1.8mm |
|
|
窗口尺寸 |
4.0×3.0mm |
￠5.0mm |
￠1.8mm |
|
|
窗口片厚度 |
0.5mm |
0.7mm |
1.0mm |
|
|
工作波长 |
5.0~14.0µm |
0.27~9.5µm |
中心波长：4.24µm
半带宽：0.18µm |
|
|
响应率 |
≥700V/W |
≥900V/W |
≥900V/W |
500K,10Hz,25℃,无窗口 |
|
响应时间 |
<1s |
<0.5s |
<0.5s |
|
|
探测度 |
≥6.0×107
cmHz1/2w-1 |
≥3.0×108
cmHz1/2w-1 |
≥3.0×108
cmHz1/2w-1 |
500K, 10Hz，1Hz,25℃,无窗口 |
|
噪声 |
<500nV/WHz1/2 |
<350nV/Hz1/2 |
<350nV/Hz1/2 |
10Hz,1Hz,25℃ |
|
视场 |
1200×1100 |
1300 |
1300 |
|
|
工作电压 |
2.0~15V |
2.0~15V |
2.0~15V |
|
|
工作电流 |
8~24µA |
8~24µA |
8~24µA |
|
|
源极电压 |
0.4~1.5V |
0.4~1.5V |
0.4~1.5V |
|
|
输出阻抗 |
5~10KΩ |
5~10KΩ |
5~10KΩ |
RS=47KΩ,25℃ |
|
工作温度 |
-20℃~70℃ |
-20℃~70℃ |
-20℃~70℃ |
|
|
保存温度 |
-30℃~80℃ |
-30℃~80℃ |
-30℃~80℃ |
|
|
主要用途 |
自动门、自动灯开关 |
气体分析、辐射（温度）测量 |
火焰探测、气体析 |
|
|
| |
|
辐射测温用红外传感器说明书 |
|
各种非接触式的副射测温仪已广泛进入市场，作为该仪器的关键部件—副射测温用专用红外传感器，也越来越成熟可靠。本厂生产的TL-100，TL-200，TZ-100，TZ-200热释电传感器是专门为辐射测温设计的实用化红外传感器，具有高灵敏度，高可靠性及抗干扰能力强等优点。 |
| |
|
|
STL-100型
|
STL-20型
|
STZ-100型
|
STZ-200型
|
|
灵敏元材料 |
LiTaO3 |
LiTaO3 |
PZT |
PZT |
|
灵敏元尺寸 |
￠1mm |
￠2mm |
￠1mm |
￠2mm |
|
窗口材料 |
Ge镀膜 |
Ge镀膜 |
Ge镀膜 |
Ge镀膜 |
|
工作波长 |
8~14µ |
8~14µ |
8~14µ |
8~14µ |
|
测温范围 |
-20~+500℃ |
-20~+500℃ |
-20~+500℃ |
-20~+500℃ |
|
探测率（D |
≧2×108 |
≧2×108 |
≧4×107 |
≧4×107 |
响应率
Rv(v/w) |
≧800 |
≧200 |
≧200 |
≧50 |
|
| |
|
火焰传感器说明书 |
|
灵敏元材料 |
LiTaO3 |
灵敏元面积 |
￠2mm |
|
滤光片俯视场角 |
≥1000 |
滤光片中心波长 |
=4.4µ |
|
波长半宽度 |
∆γ≤0.2µ |
传感器探测率 |
（D）D*（γ）
=4.4m=3~5×108 Cm
Hz1/2W-1 |
|
传感器噪声 |
VN ≤3 ×10-7 V/Hz1/2 |
响应率 |
RV ≥500V/W
F0 =10Hz |
|
| |
|
气体分析传感器说明书 |
|
灵敏元材料 |
LiTaO3 |
灵敏元面积 |
￠2mm |
|
滤光片俯视场角 |
≥1000 |
滤光片中心波长 |
根据不同气体自选
CO2= 4.26m;
CO4 =4.65m;
HC化合物=3.4m等 |
|
波长半宽度 |
∆γ≤0.2µ |
传感器噪声 |
VN ≤3 ×10-7 V/Hz1/2 |
|
传感器噪声 |
VN ≤3 ×10-7 V/Hz1/2 |
响应率 |
RV ≥500V/W |
|
|
|
专业的红外分析器件
热释电传感器
|
Perkinelmer热释电探测Pyroelectric sensor,材料钽酸锂 |
|
多通道热释电探测器 |
封装 |
灵敏元面积(mm*mm) |
响应率（V/W） |
备注 |
|
PYS3228TC G1/G20 |
TO-5 |
1.5*1.5 |
3500 |
双通道带补偿红外气体传感器，测量气体CO |
| PYS3228TC G2/G20 |
TO-5 |
1.5*1.5 |
3500 |
双通道带补偿红外气体传感器，测量气体CO2 |
|
PYS3228TC G5/G20 |
TO-5 |
1.5*1.5 |
3500 |
双通道带补偿红外气体传感器，测量气体HC |
德国MICRO-HYBRID公司生产高性能热释电探测器，同时生产热电堆探测器和红外光源。热释电探测器有电流或电压模式可选择，封装TO-39.电流模式可选择不同的放大增益。MH公司的热释电探测器特性如下：
1.4微米厚的PTZ热释电薄膜，具备低发热。特殊的结构，无需像传统钽酸锂探测器采用补偿结构。
热时间常数（thermal time constant）几乎10倍快于传统的钽酸锂探测器
低噪声敏感
高温封装型号，温度可达180摄氏度。
这些新的热释电探测器可用于高温封装，支持温度达180度。MH公司可以提供所有的红外零件，热电堆、热释电探测器和红外光源在高温封装中。
应用包括：NDIR气体传感器和火焰探测产品。高温版本的产品可以用于需要高温灭菌、工业测量、油和气检测、太空应用。
MH公司已经通过TS 16949:2009 和 ISO 9001:2008认证
应用包括：火焰探测/工业和医学气体分析/易爆性探测/非接触性温度测量/光谱计/过程温度监测/射线计/分析仪器 |
|
|
 |
专业提供红外火焰探测器LHI807TC-G3,能够精确探测红外线的强度。火焰探测器（flame
detector）是探测在物质燃烧时，产生烟雾和放出热量的同时，也产生可见的或大气中没有的不可见的光辐射。因为，明火发出的红外信号最大波长大约为4.4μm，其它高温物体则约为2μm，日光仅为0.5μm，所以可以通过感知探测火焰燃烧的红外线强度实现预警功能，把火焰中特有的波长在4.4μm附近的CO2辐射光谱作为探测信号。
LHI807TC-G3详细资料 |
|
|
|
热释电红外探测器
薄膜热释电红外探测器，可以覆盖1.3um-25um的红外谱段，灵敏度高，频率响应特性好，拥有14项专利技术，性能优良。广泛应用于气体检测分析、FTIR、人流计数等领域
FLAME_2012
PY-ITV-DUAL-TO39(3+1)Jan2011 |
|
| |
|
|
|
|
|
|
薄膜热释电红外探测器，可以覆盖1.3um-25um的红外谱段，灵敏度高，频率响应特性好，拥有14项专利技术，性能优良。广泛应用于气体检测分析、FTIR、人流计数等领域
|
|
|
|
|
|
|
|
|
美国Judson公司锗红外探测器，覆盖光谱范围800nm-1800nm，不同探测面积及制冷温度可选，包括非制冷、半导体制冷及液氮制冷
|
|
|
|
|
|
|
|
|
美国Judson公司铟镓砷(InGaAs)探测器
工作在0.8um-2.6um的波长范围内，提供快速响应时间、一致性好、极好的灵敏度及长时间工作的稳定性
|
|
|
|
|
|
|
|
|
美国Judson公司砷化铟(InAs)探测器提供不同级别半导体制冷，覆盖波长范围为1um-3.8um。砷化铟探测器还可提供优秀的脉冲响应，适合监控探测快速脉冲激光
|
|
|
|
|
|
|
|
|
美国Judson公司硫化铅(PbS)探测器为光导型，光谱探测范围为
1um-3.5um
。主要应用为：气体检测、光学测温、火焰光度计、湿度分析仪、医疗气体分析等
|
|
|
|
|
|
|
|
|
美国Judson公司硒化铅(PbSe)探测器为光导型，光谱探测范围为
2um-6um。主要应用为：气体检测、光学测温、火焰光度计、湿度分析仪、医疗气体分析等
|
|
|
|
|
|
|
|
|
美国Judson公司锑化铟(InSb)探测器为光伏型，光谱范围
1um-5.5um，标准产品均采用液氮杜瓦制冷
|
|
|
|
|
|
|
|
|
|
美国Judson公司碲镉汞(HgCdTe)探测器
分为光伏型和光导型， 光伏型波长范围在0.5um-5.5um之间，不同型号的截止波长分别为2.8um,5.0um和
5.5um. 光导型波长范围在2um-26um之间，不同型号的截止波长分别为5um,12um,26um
|
|
|
|
|
|
 |
|
