SPTr-GAS®
ANALYZER 光声痕量气体分析仪
■ 特性：
→
最新研发成果：光声光谱检测技术，高精度，低门限达到红外检测无法达到的ppb级标准
→ 响应时间快，检测仪器操作简便 （无需多余消耗材料，无需操作人员培训）
→ 宽动态范围（检测精度低至ppb级 )
→ 高检测灵敏度
→ 内置湿气补偿(不再需要复杂的气体预处理)
→ 有效剔除交叉干扰，优于传统红外检测方式
■ 检测气体举例：
 SO2
二氧化硫 0...100
ppm
- 空气质量监测
- 工业企业废气排放 |
NH3
氨气
0...100 ppm
- 空气质量监测
- 制氢工艺微量氨气检测
- |
H2O
痕量水汽
0...100 ppm
- 电力行业SF6断路器测微量水
- 包装行业测薄膜水汽透过率 |
SO2
in SF6 六氟化硫气体中的二氧化硫 0...100 ppm
- 电力行业测SF6断路器内的微量二氧化硫气体 |
SO2F2
硫酰氟
0...1000 ppm
CH3Br
溴甲烷 0...1000 ppm
- 检验检疫测痕量熏蒸气体 |
微量CH4，CO2，N2O
- 土壤生物微量气体代谢 |
■ 技术参数：
|
检测量程
|
根据客户要求定制 |
|
分辨率
|
0,01ppm |
|
线性
|
∓0,1 ppm |
|
|
0,1 ppm |
|
预热时间
|
10min |
|
零点校准
|
按照气体分析仪标准使用空气校准（自动）(Calibration with ambient
Air (automatically) |
|
显示数据
|
ppm 或mg/m3 |
|
通信接口
|
RS 232, GSM |
|
保护等级
|
IP42 according
to EN 60529 |
|
显示
|
5.7" 背光触摸屏
480x640 LCD |
|
存储温度
|
10°C ~ +60°C |
|
工作温度
|
+10°C ~ +40°C |
|
大气压力
|
760 ~ 1160 hPa |
|
工作湿度
|
0 ~ 95% 相对湿度，无冷凝
non-condensing relative humidity |
|
电压
|
90-264VAC
50/60Hz |
■ 其它参数：
→ 零点自动校准功能
可设置自动校准周期
全自动功能，无需多余操作 |
→ 多通道气体入口
根据不同应用，组合需要检测的气体
有效屏蔽交叉干扰 |
→
标准19英寸工业机箱
实验室机箱
手持式机箱
壁挂式安装方式 |
→ 过滤器外置外壳，
可打开直接更换滤芯
根据应用环境不同，内置不同过滤器组合 |
→ TCP 接口
USB 接口 |
→ 内置网卡
报警发送短信功能
内部记忆卡 |
* SPTr-GAS®
产品为高端研发项目产品，请与我们联系，告知检测气体及范围要求
S-ANALYZER 200
红外多组分气体分析仪
|
检测气体举例
|
| SO2 |
SO2F2 |
R22 |
| NO |
CH3Br |
R123 |
| CH4 |
C2H2 |
R134a |
| SF6 |
C2H4 |
R290 |
| CO |
C2H6 |
R600 |
| CO2 |
C3H8 |
NH3 |
|
检测原理
|
非分光双光束红外检测原理
NDIR ( Dual Beam ) |
|
检测气体及范围 |
根据客户要求定制 |
|
进气方法 |
连续 flow |
|
气体流量 |
0.2 ... 1.5 l/h |
|
预热时间 |
< 2 min (冷启动) |
|
运行电压 |
90…264 VAC
50/60 Hz 65W |
|
输出信号 |
4 … 20mA,
RS232, RS485 Option: Ethernet, GSM |
|
使用温度 |
5°C ... 45°C |
|
存储温度 |
-10°C ...
60°C R.H < 85% |
|
使用压力 |
760 hPa ...
1160 hPa |
|
使用湿度 |
0% ... 95% (rel.) |
|
响应时间
|
< 5 s |
|
分辨率
|
0.1ppm |
|
检测下限
|
<= 0.5% FS |
|
重复性 |
<= +-1% FS |
|
线性误差 1
|
<= +-2% FS |
|
零点稳定性 2
|
< +- 1% FS |
|
满量程点稳定性2
|
< +- 0.5% |
|
温度影响
|
< +- 1% / 10K
(+0 ... 45°C) |
|
压力影响
|
< +/- 0.2% /
10hPa |
|
外壳 |
19" Housing
3HE ( 可选 Option 1/2 19“) |
|
保护级别 |
IP42 according
to EN60529 （其他等级可选） |
|
重量 |
Approx. 10kg |
|
显示 |
4.3 寸触摸屏 （新型号
5.7寸触摸屏） |
1)
所述的线性误差不包含+-2%校准气体的误差
Stated linearity error excludes calibration gas
tolerance of +-2%
2) 所述的值检测条件为25度环境温度，绝对压强1013hPa
（在检测环境变化的情况下，此值会有所变化）
* 气体分析仪为定制型产品，请与我们联系，告知检测气体及范围要求

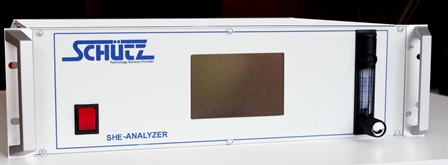

SHE-HYDROGEN-ANALYZER 氢气分析仪
 |
热导检测器基于不同气体具有不同热导率的特性，使用温度严格控制下的传感器工作，根据热导率的变化来检测气体浓度。
|
|
氢气分析仪用于封闭环境内氢气气体浓度的检测。此分析仪基于热导原理工作，最高浓度可检测到100Vol.-%的氢气浓度，最低可以检测到1000
ppm氢气浓度。所有便携式气体分析仪都可根据需要配置阻火器（ATEX证书）。 |
|
应用举例
|
- 化工应用
0-2% H2 (in NH3)
50%-70% H2 (in N2) |
- 木材气化
0-30% H2 (in CO/CO2/CH4)
|
- 高炉气体
0-5% H2 (in CO/CO2/CH4/N2) |
- 酸性转炉气
0-20% H2 (in CO/CO2) |
- 合成气体检测
0-25% H2 (in N2) |
- 纯气体监测
0-1% H2 (in Ar) |
- 保护气监测
0-2% He (in N2) |
- 氢气监测
0-25% H2 (in Ar) |
|
检测原理
|
改进型热导原理
|
|
检测气体及范围 |
根据客户要求定制 |
|
进气方法 |
连续 flow |
|
气体流量 |
20...60 l/h |
|
预热时间 |
< 30 min |
|
运行电压 |
90…264 VAC
50/60 Hz 65W |
|
输出信号 |
4 … 20mA, RS232,
RS485 Option: Ethernet, GSM |
|
使用温度 |
5°C ... 45°C |
|
存储温度 |
-10°C ...
60°C R.H < 85% |
|
使用压力 |
760 hPa ... 1160
hPa |
|
使用湿度 |
0% ... 95% (rel.) |
|
响应时间
|
T90 < 30s (H2
30%) |
|
分辨率
|
0.1ppm |
|
检测下限
|
<= 1.5% FS |
|
重复性 |
<= +-1% FS |
|
线性误差 |
<= +-1% FS |
|
温度影响
|
< 1 %/10 K |
|
压力影响
|
< +/- 1 % /
100hPa |
|
外壳 |
19" Housing 3HE
( 可选 Option 1/2 19“) |
|
保护级别 |
IP42 according
to EN60529 （其他等级可选） |
|
重量 |
Approx. 10kg |
|
显示 |
4.3 寸触摸屏 （新型号
5.7寸触摸屏） |
*
气体分析仪为定制型产品，请与我们联系，告知检测气体及范围要求
SHE-OXYGEN-ANALYZER
微氧分析仪
| |
微氧分析仪为氧气连续检测仪器，用于工业环境，实验室，以及保护气体，混合气体，特殊形成气体环境下。此便携式仪器内置有精密气泵，可按检测要求开启工作，用于保证仪器在气体流量连续变化的环境下使用。
|
|
舒茨分析仪配置触摸显示控制屏，菜单结构分布合理，直观友好的操作方式，所有状态显示，门限值及报警都以模拟及数字方式提供。检测浓度曲线显示也可根据客户要求作为附加功能提供。 |
|
检测原理
|
氧化锆 ZrO2 |
|
检测气体及范围 |
0 ... 20.6
Vol.-% (standard)
0...5 ppm (lowest range) |
|
进气方法 |
连续 flow |
|
气体流量 |
5 ... 10 l/h
automatically regulated |
|
预热时间 |
< 10 min
|
|
运行电压 |
90…264 VAC
50/60 Hz 65W |
|
输出信号 |
4 … 20mA,
RS232, RS485 Option: Ethernet, GSM |
|
使用温度 |
5°C ... 45°C |
|
存储温度 |
-10°C ...
60°C R.H < 85% |
|
使用压力 |
760 hPa ...
1160 hPa |
|
使用湿度 |
0% ... 95% (rel.) |
|
响应时间 |
T90 : 20s (
@1000ppm O2) |
|
分辨率 |
0.1ppm |
|
检测下限 |
<= 1% FS |
|
重复性 |
<= +-1% FS |
|
线性误差 |
<= +-1% FS |
|
温度影响 |
< 1 %/10 K |
|
压力影响 |
< +/- 1 % /
100hPa |
|
外壳 |
19" Housing
3HE ( 可选 Option 1/2 19“) |
|
保护级别 |
IP42 according
to EN60529 （其他等级可选） |
|
重量 |
Approx. 10kg |
|
显示 |
4.3 寸触摸屏
（新型号 5.7寸触摸屏） |
*
气体分析仪为定制型产品，请与我们联系，告知检测气体及范围要求
SHE-GAS
PORT 便携式气体分析仪
 |
应用领域
-
保护气体的检测
-
工业检测
-
特殊工业合成气体生产在线检测
-
空分行业
-
进出口检验检疫
-
高炉气体检测
|
| SHE-GAS
Port 100
便携式气体分析仪的检测数据记录可根据要求设置。设置每秒钟存储检测数据的情况下，仪器可记录360天的数据。记录的数据可用USB接口传输入电脑。使用舒茨配备的电脑软件，可对存储数据进行后续处理。并可根据客户要求，按照DIN-ISO格式打印报告。 |
|
分析仪类型 |
SHE-OXYGEN PORT |
SHE-HYDROGEN PORT |
SHE-NDIR PORT |
|
检测原理 |
氧化锆 ZrO2 |
热导 TCD |
非分散红外 NDIR |
|
检测气体 |
氧气 O2 |
氢气 H2
二氧化硫 SO2
硫化氢 H2S
甲烷 CH4 |
根据客户要求定制 |
|
检测范围 |
0 ... 20.6
Vol.-% (standard)
0...5 ppm (lowest range) |
根据客户要求定制 |
根据客户要求定制 |
|
常压下检测精度 |
相对检测误差 < 1% |
相对检测误差 < 1% |
相对检测误差 < 2% |
|
响应时间 |
T90 : 20s
( @1000ppm Oxygen ) |
T90 : 30s
( 30 Vol.% Hydrogen ) |
T90 : 15s
|
|
检测流量 |
5 ... 10 l/h
automatically regulated with internal pump |
20 ... 60
l/h
automatically regulated with internal pump |
0.2 ... 0.8
l/min
automatically regulated withinternal pump |
|
气体允许最大压力 |
20 mbar |
3 bar |
20 mbar |
|
气体允许最大温度 |
80 ° C |
140 ° C |
30 ° C |
|
预热时间 |
ca. 30min |
ca. 30min |
< 2 min ; <
30 min (full specification) |
|
检测传感器加热 |
Approx. 18 VAC ; approx. 10 W(内部自动控制) |
- |
|
运行电压 |
24 VDC |
6 VDC +/- 5% |
|
输出信号 |
4 ··· 20 mA 4-pol. round socket DIN 41524,
pin 4 GND, pin 3 Iout |
4-20mA(option) ; Modbus |
|
使用温度 |
0°C ... 40°C |
-10°C ...
40°C |
|
使用湿度 |
85% (rel.) @ 35°C |
0% ... 95% (rel.) |
|
存储温度 |
-10°C ... 60°C R.H < 85% |
-20°C ...
60°C |
|
尺寸 |
150X150X256 (mm) |
|
重量 |
2 kg |
|
气体输入输出 |
Tube nipple 6 mm |
*
气体检测产品为定制型产品，请与我们联系，告知检测气体及范围要求
S-SENSOR 红外气体变送器
|
使用非分散式红外检测技术，集成稳定红外光源，配置可靠性能的光电探测器，确保了传感器检测的稳定性能。输出为
4-20mA,配合可用于自行编译的监测门限及自诊断功能。气体由泵吸或扩散吸收的方式导入气室，气体浓度根据气体在
特定波长的红外光谱上相对应的吸收特性，利用电光调制关系检测。
应用领域举例：
环境污染控制 废气检测
气体过程控制 空气指数控制
防爆安全 水中TOC值检测
高炉气体检测 |
■ 技术参数：
| 检测原理 |
NDIR ( Dual
beam ) |
接口： |
| 检测精度 |
1% ( of
measurement range ) |
1：+24V |
| 使用温度 |
-10°C - 50°C |
2：GND |
| 使用压力 |
800 hPa -
1100 hPa |
3：4...20mA |
| 使用湿度 |
0% - 95%
relative |
4：Analoge
GND |
| 预热时间 |
< 2 min |
5：报警输出,0..220VAC max 100mA |
| 响应时间 |
< 5 s |
6：报警输出,0..220VAC max 100mA |
| 运行电压 |
6 VDC +/- 5% |
7：零点校准 |
| 驱动电流 |
70mA |
|
| 开启电流 |
140mA |
|
| 输出信号 |
RS485; RS232
可选 |
|
| 存储温度 |
-25°C - 60°C |
|
* 气体分析仪为定制型产品，请与我们联系，告知检测气体及范围要求
NDIR 红外气体传感器
|
Component |
Technology |
Range |
Accuracy |
|
CO |
NDIR |
0-20000ppm
0-10 Vol.%
0-5 Vol.%
0-2000 ppm
0-3000 ppm
Other range |
±1,5 % of range
±
1 % of range
±
1 % of range
On request
On request
On request |
|
CO2 |
NDIR |
0-100 ppm
0-5000 ppm
0-1000 ppm
0-2000 ppm
0-3000 ppm
0-2 Vol.-%
0-20 Vol.-%
0-100Vol.-%
Other range |
±
1,5% of range
±
1,5% of range
±
1,5% of range
±
1,5% of range
±
1% of range
±
1% of range
±
1% of range
±
1% of range
On request |
|
CH4 |
NDIR |
0-4,4 Vol.-% ( 0-100% LEL)
0-100Vol.-% |
±
1% of range |
|
C2H4 |
NDIR |
0-2,4 Vol.-% (0-100% LEL)
|
±
1% of range |
|
SF6 |
NDIR |
0-1000 ppm (0-100%
TLV)
0-100 ppm |
±
1 % of range
±
1 % of range |
|
C2H2 |
NDIR |
0-2,3 Vol.-% (0-100% LEL)
|
±
1% of range |
|
C2H6 |
NDIR |
0-2,4 Vol.-% (0-100% LEL)
|
±
1% of range |
|
C3H8 |
NDIR |
0-1,7 Vol.-% (0-100% LEL)
|
±
1% of range |
|
C4H10 |
NDIR |
0-1,4 Vol.-% (0-100% LEL)
|
±
1% of range |
|
O2 |
TDLS |
On request |
On request |
|
O3 |
|
On request |
|
|
SO2 |
NDIR |
0-1500ppm
Other range |
±
1,5% of range
On request |
|
R134a |
NDIR |
0-2000ppm |
On request |
|
R22 |
NDIR |
0-2000ppm |
On request |
|
NOx |
|
On request |
On request |
|
* Other gases and
spezification please contact info@schutz-hamburg.de |
