霍尔元件/霍尔IC/霍尔传感器旋转编码器/轴角传感器/角度磁场传感器/磁敏传感器 编码器角度传感器总汇磁阻传感器

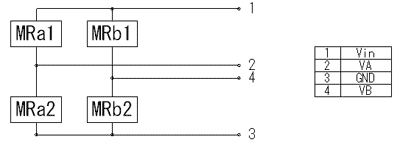

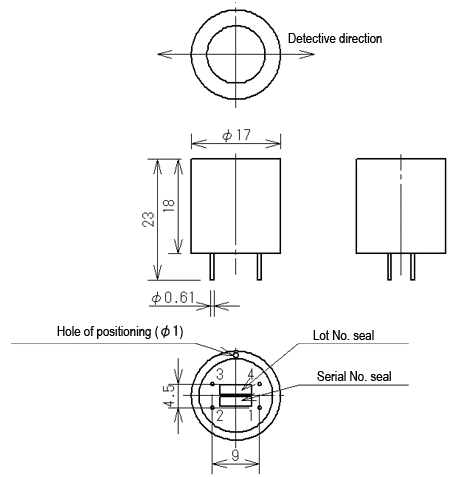

MRS-09S 　 样品价格 (日元) 1p/lot 　 500p/lot 　 1000p/lot 　 6,000 3,800 3,300 　 　 本传感器由随磁场强度变化而电阻值变化的锑化铟(InSb)磁阻体和提供给磁阻体磁偏压的永久磁铁而构成。磁性体一接近传感检测面、对磁阻体起作用的磁通量密度则会变化，根据电阻值的变化可得到输出信号。因为内藏2回路，所以作为磁译码器的伺服电机的位置验知器等的应用最适合。 　 特色 因为内藏2回路、所以旋转方向也可验出。 磁阻元素使用ＩｎＳｂ单结晶，灵敏度高、ＳＮ比好。 被测体与传感检测面有一些距离也可检知。 输出与磁性体的移动速度无关，因此对静止物也可检知。 传感部是纯电阻因此不易受到诱导噪音的影响。 是一种在被局限的空间内可使用的小型金属壳封装的传感器。 　 　 最大定格（Ta=25℃） 　 项目 符号 规定值 单位 最大应用电压 Vamax 6.3 V 容许损耗 PD 100 mW 运行环境温度 Topg -10 ～ +80 ℃ 运行环境湿度   0 ～ +98 %RH 保存环境温度 Tstg -40 ～ +120 ℃ 　 绝对最大额定值(Ta=25C) 　 项目 符号 条件 min. Typ. Max. 单位 输入电阻 R Ic≦1mA ※1 200 - 2000 Ω 中性电压 Voa Vob ※1 (Vin/2)×(1±0.13) V 输出电压 VA VB ※2 0.53 － 0.90 Vp-p 输出电压比 VA/VB ※2 0.90 - 1.10   输出电压 相位差 　 α VA-VB间 ※2 90±5 deg 绝缘抵抗 DC500V 100 - - MΩ AC耐压 AC500V1分种 异常没有的状态   　 ※1　　测量条件 　　　 传感器和被查出体的间隙∞的时候 　　　 输入电阻: 5.25V以下 　　　　　　　　 （中性电压测量的时候） 　 ※2　　测量条件 　　　 输入电阻: 5.00±0.01V 　　　 间隙: 0.15±0.02mm 　　　 圈数: 1500±100r.p.m 　　　指定齿轮　模数 0.4 　　　齿型 involute普通牙齿 　　　压力角20° 　　　牙齿数256 　　　牙齿幅度9mm 　　　材质 S45C 　　　精度 JIS 4级 　 内部接线图 　 　 外形尺寸图 　 # 产品外形等变更时不予以通告请原凉
