MRS-13



样品价格 (日元)

1p/lot


500p/lot


1000p/lot


12,000

8,000

7,000




MRS-13 用于编码器
本传感器由随磁场强度变化而电阻值变化的锑化铟(InSb)磁阻体和提供给磁阻体磁偏压的永久磁铁而构成。磁性体一接近传感检测面、对磁阻体起作用的磁通量密度则会变化,根据电阻值的变化可得到输出信号。因为内藏2回路,所以作为磁译码器的伺服电机的位置验知器等的应用最适合。



特色

因为A,B,Z各相持着正逆相输出输出很大,自于温度的中点电压的变动少。
磁阻元素使用InSb单结晶,灵敏度高、SN比好。
被测体与传感检测面有一些距离也可检知。
输出与磁性体的移动速度无关,因此对静止物也可检知。
传感部是纯电阻因此不易受到诱导噪音的影响。
是一种在被局限的空间内可使用的小型金属壳封装的传感器。





最大定格(Ta=25℃)




项目

符号

规定值

单位

最大应用电压

Vamax

5.5

V

容许损耗

PD

100

mW

运行环境温度

Topg

-10 ~ +80

运行环境湿度



0 ~ +98

%RH

保存环境温度

Tstg

-40 ~ +120



绝对最大额定值(Ta=25C)



项目

符号

条件

min.

Typ.

Max.

单位

输入电阻

R

Ic≦1mA ※1

120

-

330

Ω

中性电压

Voa,Voa(-)
Vob,Vob(-)
Voz,Voz(-)

正转弯 ※1

0.20
-
0.28

V

输出电压

VA
VA(-)
VB
VB(-)
VZ
VZ(-)

※1

0.50
0.50
0.50
0.50
0.90
0.90

0.70
0.70
0.70
0.70
-
-

-
-
-
-
-
-


Vp-p
Vp-p
Vp-p
Vp-p
Vp-p
Vp-p

VA-VA(-),VB-VB(-)
输出偏差

d

※1
{2(VA-VA(-))×100}
/ (VA+VA(-))

-

-

30

%

※1
{2(VB-VB(-))×100}
/ (VB+VB(-))
-
-
30
%
絶縁抵抗

DC500V

100
-
-

AC耐圧

AC500V(O-P)
1分间

异常没有的状态



AC界限耐压



600
-
-

V0-p



※1  测量条件
    输入电阻:5.00±0.01V
    间隙:0.15mm
    输入:指定牙齿数 模数 0.4
    圈数:1500±100r.p.m





内部接线图




各相的电阻配置(单位:μm)

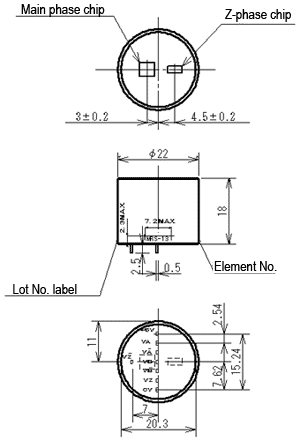

外形尺寸图





# 产品外形等变更时不予以通告请原凉
