800米四通道遥控接收模块

    手持式微型无线编码遥控模块的使用距离一般为50～100m，对某些需要四五百米甚至更远操作距离的应用场合，这类遥控模块便显得无能为力。

    这里介绍一种800米四通道遥控接收模块，它的特点是：发射器内部采用了声表面谐振稳频技术，可靠性达到工业级水准，空旷地实测有效距离可达800m，是目前性能较好，距离较远的遥控产品。

    800米四键遥控器也可以选购遥控器挂座，可以方便地固定在墙体或其他物体上，属于选配件，每个2元。

800米四键遥控器 每个16元（频率315MHZ/振荡电阻1.5M，）（含A23电池一节）

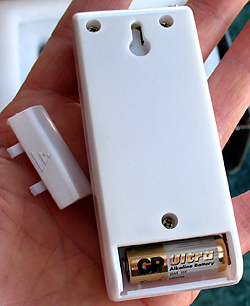

    发射器体积体积32x17x85毫米，带有23厘米长的金属拉杆天线，使用A23电池供电，背后有活动的电池舱盖，可以方便地更换电池。

    这是800米四键遥控器的内部结构，采用SC2262编码芯片，红色箭头所指的是振荡电阻，我们采用1.5M（155），电池上方是1～8位地址码切换区域，客户可以自行用焊锡短路的方法设置地址码。

   发射机内部采用进口声表谐振器稳频，频率一致性非常好，稳定度极高，峰值发射功率0.25W，工作频率315MHZ频率稳定度优于10－5，使用中无需调整频点，特别适合多发一收等无线电遥控系统使用，而目前市场上的无线电遥控模块一般仍采用LC振荡器，稳定度及一致性较差，即使采用高品质微调电容，温度变化及震动也很难保证已调试好的频点不会发生偏移，造成发射距离缩短。

    上图为发射器外形，面板上有A、B、C、D四位操纵按键及一个发射指示灯。因为要满足远距离遥控，所以发射机的发射功率比较大。

接收模块：

    接收模块从工作方式分，可以分成超外差接收板和超再生接收板。超再生式接收机具有电路简单、性能适中、成本低廉的优点所以在实际应用中广泛采用。

这是超再生接收机等效电路图:

接收模块采用SMD贴片工艺制造生产，它内含放大整形及解码电路，产品技术特点：

    1。天线输入端有选频电路，而不依赖1/4波长天线的选频作用，控制距离较近时可以剪短甚至去掉外接天线。
    2。接收电路自身辐射小，加上电路模块背面网状接地铜箔的屏蔽作用，可以减少自身振荡的泄漏和外界干扰信号的侵入。
    3。接收机采用高精度带骨架的铜芯电感将频率调整到315M后封固，这与采用可调电容调整接收频率的电路相比，温度、湿 度稳定性及抗机械振动性能都有极大改善。可调电容调整精度较低，只有3/4圈的调整范围，而可调电感可以做到多圈调整。可调电容调整完毕后无法封固，因为无论导体还是绝缘体，各种介质的靠近或侵入都会使电容的容量发生变化，进而影响接收频率。另外未经封固的可调电容在受到振动时定片和动片之间发生位移；温度变化时热胀冷缩会使定片和动片间距离改变；湿度变化因介质变化改变容量；长期工作在潮湿环境中还会因定片和动片的氧化改变容量，这些都会严重影响接收频率的稳定性，而采用可调电感就可解决这些问题，因为电感可以在调整完毕后进行封固，绝缘体封固剂不会使电感量发生变化，而且由于采用贴片工艺，所以即使强烈震动也不必担心接收频点漂移，接收电路的接收带宽约500KHz，产品出厂时已经将中心频率调整在315MHz，接收芯片上的微调电感约有5MHz频率的可调范围，使用时不要轻易变动，以免影响性能。

超再生锁存型接收板A-L4 10元一个

体积：48x20x8毫米 振荡电阻270K。可以和编码芯片兼容2262，振荡电阻为1.5M的工作频率为315M遥控器配套使用。

    超再生接收模块的七根引脚分别为10、11、12、13、GND、VT、VCC，其中VCC为5～6V的供电端，GND为接地端， VT端为解码有效输出端，只要遥控器的任意一个按键被按下，VT都能同步输出高电平，松开按键时立即为低电平，10、11、12、13是解码芯片PT2272(SC2272)的四位数据锁存输出端，有信号 时能输出5V左右的高电平，驱动电流约2mA，与发射器上的四个按键一一对应，这里用的是L4锁存芯片所以输出的数据能锁存。

    天线可以用一根长度为23厘米的导线直接焊接到天线孔处即可，一般来说天线长一些可以提高接收灵敏度，图中红色箭头所指的是振荡电阻，这里用的是270K，可以和1.2～1.5M振荡电阻的发射器配套使用。

超再生非锁存型长方形接收板A-M4 10元一个

体积：48x20x8毫米 振荡电阻270K。可以和编码芯片兼容2262，振荡电阻为1.5M的工作频率为315M遥控器配套使用。

    接收板A-M4和A-L4的区别在于输出的数据是非锁存的，有遥控信号是数据脚是高电平，遥控信号消失时数据脚立即恢复为低电平。

超再生超小型锁存型长方形接收板 AX-L4 9元一个

超再生超小型非锁存型长方形接收板 AX-M4 9元一个

    这款也是超再生带解码接收板，但是体积非常小巧，只有36x17x8毫米 使用贴片的SC2272芯片，振荡电阻270K，模块背面的引脚有功能标注。可以和编码芯片兼容2262，振荡电阻为1.5M的工作频率为315M遥控器配套使用。

超外差系列

    超外差接收机价格较高，温度适应性强，工作稳定可靠，抗干扰能力强，产品的一致性好，接收灵敏度为－101dB。接收机本振辐射低，无二次辐射容易通过FCC或者CE等标准的检测，符合工业使用规范，适合比较恶劣的环境下全天候工作。

接收板B-L4-315MHZ 超外差插针式锁存型接收板（16元一个） 体积：41x24x6毫米
接收板B-M4-315MHZ 超外差插针式非锁存接收板（16元一个） 体积：41x24x6毫米

接收板B-L4-433MHZ 超外差插针式锁存型接收板（16元一个） 体积：41x24x6毫米
接收板B-M4-433MHZ 超外差插针式非锁存接收板（16元一个） 体积：41x24x6毫米

体积：48x20x8毫米 振荡电阻270K 接收频率315M 可以和振荡电阻为1.5M的315M2262遥控器配套使用，433M的接收板上另有贴片LED指示接收状态，引出脚位也略有不同，请参考实物标注为准。

    超外差接收板左侧红色箭头所指对的是天线端，可以用一根23厘米导线作为天线。这里提供的超外差接收板采用高性能无线遥控及数传专用集成电路RX3310A，如果工作频率为315MHZ采用316.8MHZ的声表谐振器；如果工作频率为433MHZ采用435MHZ的声表谐振器。超外差接收模块有一个固有的缺点，就是遥控信号过强时会干扰本机振荡信号造成阻塞，无法正常收到信号，这时只要拉开一定距离如10米就能正常工作。

   我们为了测试接收模块工作是否正常，可以在接收模块的VCC和GND端加一个5伏的直流电压，在10、11、12、13、17端分别对地接一个发光二极管（发光二极管负极接地）以锁存型接收板为例：当我们按动发射机的A按键时，与其对应11路的LED即可发光，松开发射机的A按键，11路的LED仍然点亮处于自保持状态（锁存），直到按动其它的按键如B键时，11熄灭而12处的LED点亮。17端是解码有效输出端，不论按动发射机的哪一个按键，只要解码成功即变成高电平，发射机停止发射立即熄灭。

    必须要保证遥控接收板的5V直流电源质量，要求是电压要符合标准的5V电源要纯净，例如象电脑USB电源、手机充电器电源等干扰极大，遥控接收板根本无法正常工作，建议选用9～12V输出的变压器电源或者优质开关电源经过LM7805稳压和220UF＋0.1UF滤波后供电。

多用途单继电器1J－L4遥控接收板 24元一个 体积：70x50x20毫米

（频率315MHZ/振荡电阻270K/可以工作在锁存或者非锁存模式配套外壳 2元一个，配套12V电源10元一个)

    这款遥控接收板，可以和网站介绍的100米四键遥控器、200米四键遥控器、800米四键遥控器、2000米四键遥控器、500米紧急按钮等配合使用。 用途：用于遥控一个电路的开和关，或者一盏灯的亮与灭。

    这款接收板上蓝色箭头位置的PCB处可以通过焊锡短路来切换选择四路遥控信号中的其中一路（例如遥控器按键A/B/C/D中的A键）另外红色箭头处也可以用焊锡短路/开路来切换选择锁存或者非锁存模式。默认为开路非锁存模式，就是按下A键，接收板的继电器吸合，如果松开A键，接收板的继电器释放。如果用焊锡短路后为锁存模式，就是按下A键，接收板的继电器吸合并保持，只有按下B/C/D中的任意一个按键时，继电器才释放。

    有实践经验的网友会发现,在相同的条件下,采用M4芯片的非锁存接收板的遥控距离要远远小于L4锁存型的遥控距离，有时只有锁存型的一半甚至还不到，并且继电器有吸合不稳定的现象，这是因为在非锁存状态，遥控信号需要每秒同步30次左右，当继电器控制的负载是电机或者是其它容易产生干扰的设备时，设备本身通电后产生的干扰会使遥控信号中断，从而使继电器工作在一种跳跃的不稳定状态。

    这里我们采用一种脉冲展宽抗干扰技术方法，仍然采用L4的解码芯片，通过将17脚输出的信号做一个0.5秒左右的延时展宽，使遥控输出信号更加稳定，站长在开发遥控大门的产品时就是采用这种办法，使遥控更远、更稳定，实践证明0.5秒的滞后延时不会影响操作。

多用途四继电器4J－L4遥控接收板 30元一个 体积：71x84x20毫米

（频率315MHZ/振荡电阻270K/可以工作在锁存或者非锁存模式配套外壳3元一个，配套12V电源10元一个)

    这款接收板可以和200米四键遥控器、800米四键遥控器、2000米四键遥控器等配合使用。

    这款接收板上的4个继电器对应发射机的4个按键，蓝色箭头处可以用焊锡短路和开路来切换选择锁存或者非锁存模式。默认为开路非锁存模式，就是按下A键，接收板的继电器吸合，如果松开A键，接收板的继电器释放。如果用焊锡短路后为锁存模式，就是按下A键，接收板的A继电器吸合并保持，只有按下B/C/D中的任意一个按键时，A继电器才释放,按下的那路继电器吸合，也就是说接收板能记忆上次遥控的状态，并且能够自锁保持，直到接收到下次的遥控指令才改变继电器的状态。

    每个继电器都有一个对应的红色发光二极管来指示它的工作状态，电路板上左上角的电源插座是12伏直流电源输入端，每个继电器都有一个对应的三位接线柱,是一组常开转常闭的触点,中间为公共端,左侧为常开,右侧为常闭,可以控制220V/5A左右的负载，如果长期控制较大负载建议加大电流继电器220V/20A扩流，延长继电器寿命。

    这款接收板非锁存模式也是采用脉冲展宽抗干扰技术的，所以遥控稳定、遥控距离远，已经有很多客户长期选购配套他们的产品。

接收板4：交流供电多功能双继电器接收板带外壳 24元一个 技术标准：可以配合工作频率315MHZ PT2262芯片 振荡电阻1.5～4.7M的遥控器使用

   这是我们最新改进的多功能交流双继电器接收板，它直接用220V交流供电配有塑料外壳，它能同时控制A B两路负载，而且还能通过跳线帽区切换对应不同的数据通道，例如配合200米四键遥控器时可以灵活设定不同按键对应A B遥控通道。如果配合单键遥控器或者双键遥控器时需要注意按键通道对应的问题，客户可以尝试改变AB跳线帽的位置摸索具体对应的通道。

    交流供电多功能双继电器接收板采用单片机作为控制芯片，所以它的工作模式可以灵活切换选择，可以工作在锁存、点动、触发翻转三种工作模式，只要将单片机EM78P153的第5脚接地（就是和24C02的第4脚用焊锡短路）时为锁存型，当第6脚接地时为点动型，当第5、6脚均不接地时为D型触发器型（触发翻转模式）产品发货时默认为D型触发器型。

    我们这款产品在使用前需要和遥控器学习对码，方法比较简单：将接收板的L和N接线柱接通220V交流电后，按右下角的白色学习按钮，上图红色箭头说指的位置（需要注意：此时整个接收板上带有220V交流电压，而且电容降压的电路属于非隔离电路，切忌不要触摸板上的任何金属器件，以免触电！）

    在按住学习按钮大约3秒后，PCB反面的红色贴片LED点亮，然后按遥控器的按键，这时接收板上的继电器就会受控制，表示学习成功，如果要增加其他遥控器，可以按照上述方法操作。如果要清除所有的遥控器，可以持续按住接收板上的学习按钮，大约5秒后红色LED会闪烁3次，可以清除所有以前学习成功的遥控器。


    这款产品的继电器输出模式默认为火线控制型，也可以通过焊锡切换（参考右图）为独立继电器型，所谓的火线输出型就是直接控制火线输出，例如此时在零线L和A火线输出ACF上接一个220V灯泡，那么A继电器吸合时灯泡就会点亮，A继电器释放时灯泡就会熄灭，，非常适合用于直接控制220V负载的场合使用。而独立继电器型就是继电器的触点和220V完全隔离，仅仅相当于一个常开触点。当A继电器吸合时A常开和A公共导通闭合，当A继电器释放时A常开和A公共开路断开。

接收板5：直流供电多功能四继电器接收板带外壳 27元一个 技术标准：可以配合工作频率315MHZ 振荡电阻1.5～4.7M的2262遥控器

    直流供电多功能四继电器接收板和交流供电的单继电器和双继电器的最大区别是必须采用直流12V供电，而且它的工作模式采用跳线帽切换更加方便，只要将红色箭头位置的跳线帽戴到L位置为锁存、M为点动模式，每次模式切换后必须重新上电才能有效。

本产品使用前需要学习对码才能正常工作，方法如下：

    接收板按照正确极性接12V直流电压，然后按住接收板上的学习按钮（标有XUEXI字样)，大约3秒后红色LED点亮，然后按遥控器的按键，这时接收板上的继电器就会受控制，表示学习成功，如果要增加其他遥控器，可以按照上述方法操作。如果要清除所有的遥控器，可以持续按住接收板上的学习按钮（标有XUEXI字样)，大约5秒后红色LED会闪烁3次，可以清除所有以前学习成功的遥控器。

   本产品采用10、11、12、13四组继电器独立输出，每路继电器均为常开接点转常闭接点输出，中间的是公共触点，上面的是常开触点、下面的是常闭触点，可以非常方便地控制灯泡,节能灯,日光灯,电机等各种类型的负载。
315/433MHZ的DF无线数据传输模块
100米四通道遥控电路

200米四通道编码遥控电路

500米无外壳四通道遥控电路

500米12通道编码遥控电路发射接收模块
单键500米无线报警紧急按钮

800米四通道编码遥控电路
2000米超远程四通道编码遥控电路
增强型振动接收机
　

    本网页销售的遥控产品发货时8位地址码均悬空，所以不同型号的产品都能互相遥控，但是8位地址码悬空工作时可能受环境中干扰信号的影响会出现误动，所以建议客户参考这里的资料购买后自行更改地址码，注意：发射和接收必须同步改地址才能遥控！实际遥控距离受实际环境的影响一般为标称距离的10～50％。

SC系列都兼容PT系列,100PCS以上价格另议

RX3310集成电路芯片 6元一片
315声表元件 2元一个 316.8M声表元件 2.5元一个（配合RX3310)
433声表元件 2元一个   435M声表元件 2.5元一个（配合RX3310

使用须知：

    这套模块的标称遥控距离是800米，实用遥控距离开阔地不小于500米，如果使用中发现遥控距离很近，说明遥控模块没有工作在最佳状态，影响遥控模块传输距离的因素有很多，例如：发射机电池电力不足（因为这套遥控的发射电流较大，所以电池消耗较大，如果固定使用的话，可以在电池两端外接一个12伏稳压电源，不但遥控距离远，而且一劳永逸）、单片机工作时对接收电路产生干扰干扰、控制的直流小电机工作时产生的干扰、继电器吸合时产生的火花干扰、当接收电路和负载公用时，负载工作时引起的电压波动会对接收电路产生的干扰，还有工作地点的电磁干扰太严重等。

    排除这些干扰可以通过采用：空间上拉开接收机和容易产生电磁干扰的负载之间的距离，在中间增加金属屏蔽层，降低单片机的时钟频率、遥控接收电源采用独立电源和负载完全隔离、在直流电机两端增加吸收阻容元件等措施加以消除。

    也许你觉得这套模块的遥控距离太远，有些浪费，其实不然。笔者曾经用达华电子厂的200米遥控电路制作遥控大门，遥控地点和接收机直线距离不超过40米，实际使用中发现遥控还是不够可靠，如果换成这套模块就可以轻松遥控！城市中电磁污染越来越严重，遥控电路只有加大遥控功率才能增加遥控距离和工作可靠性。 这也是无奈的选择，一种恶性循环。
