无线/有线人体热释电红外探测器

在电子防盗、人体探测器领域中,被动式热释电红外探测器的应用非常广泛,因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。

被动式热释电红外探头的工作原理及特性:

    在自然界,任何高于绝对温度(-273度)时物体都将产生红外光谱,不同温度的物体,其释放的红外能量的波长是不一样的,因此红外波长与温度的高低是相关的。

    在被动红外探测器中有两个关键性的元件,一个是热释电红外传感器(PIR),它能将波长为8一12um之间的红外信号变化转变为电信号,并能对自然界中的白光信号具有抑制作用,因此在被动红外探测器的警戒区内,当无人体移动时,热释电红外感应器感应到的只是背景温度,当人体进人警戒区,通过菲涅尔透镜,热释电红外感应器感应到的是人体温度与背景温度的差异信号,因此,红外探测器的红外探测的基本概念就是感应移动物体与背景物体的温度的差异。

    另外一个器件就是菲涅尔透镜,菲涅尔透镜有两种形式,即折射式和反射式。菲涅尔透镜作用有两个:一是聚焦作用,即将热释的红外信号折射(反射)在PIR上,第二个作用是将警戒区内分为若干个明区和暗区,使进入警戒区的移动物体能以温度变化的形式在PIR上产生变化热释红外信号,这样PIR就能产生变化的电信号。

人体都有恒定的体温,一般在37度,所以会发出特定波长10微米左右的红外线,被动式红外探头就是靠探测人体发射的10微米左右的红外线而进行工作的。人体发射的10微米左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件,这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡,向外释放电荷,后续电路经检测处理后就能产生报警信号。

1)这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10微米左右的红外辐射必须非常敏感。
2)为了仅仅对人体的红外辐射敏感,在它的辐射照面通常覆盖有特殊的菲泥尔滤光片,使环境的干扰受到明显的控制作用。
3)被动红外探头,其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反,环境背景辐射对两个热释元件几乎具有相同的作用,使其产生释电效应相互抵消,于是探测器无信号输出。
4)人一旦侵入探测区域内,人体红外辐射通过部分镜面聚焦,并被热释电元接收,但是两片热释电元接收到的热量不同,热释电也不同,不能抵消,经信号处理而报警。
5)菲泥尔滤光片根据性能要求不同,具有不同的焦距(感应距离),从而产生不同的监控视场,视场越多,控制越严密。

被动式热释电红外探头的优缺点:

优点是本身不发任何类型的辐射,器件功耗很小,隐蔽性好。价格低廉。缺点是:

◆容易受各种热源、光源干扰
◆被动红外穿透力差,人体的红外辐射容易被遮挡,不易被探头接收。
◆易受射频辐射的干扰。
◆环境温度和人体温度接近时,探测和灵敏度明显下降,有时造成短时失灵。

红外线热释电传感器的安装要求:

 红外线热释电人体传感器只能安装在室内,其误报率与安装位置和方式有极大的关系.。正确的安装应满足下列条件:

1、红外线热释电传感器应离地面2~2.2米。
2、红外线热释电传感器远离空调, 冰箱,火炉等空气温度变化敏感的地方。
3、红外线热释电传感器和被探测的人体之间不得间隔家具、大型盆景、玻璃、窗帘等其他物体。
4、红外线热释电传感器不能直对门窗及有阳光直射的地方,否则窗外的热气流扰动和人员走动会引起误报,有条件的最好把窗帘拉上。红外线热释电传感器也不要安装在有强气流活动的地方。
5、安装探测器的天花板或墙要坚固,不能有晃动或震动。


    红外线热释电传感器对人体的敏感程度还和人的运动方向关系很大。红外线热释电传感器对于径向移动反应最不敏感, 而对于横切方向 (即与半径垂直的方向)移动则最为敏感. 在现场选择合适的安装位置是避免红外探头误报、求得最佳检测灵敏度极为重要的一环。

产品1:经济型大区域无线人体热释电探测器 29元一个

性能指标:

1。发射频率:315MHZ
2。发射电流:35毫安
3。工作电压:9V
4。发射功率:200毫瓦
5。无线报警距离:300米(空旷地,实用距离在30米左右)
6。探测距离:6~8米(探测器正前方,室温25度)
7。探测角度:水平120°、垂直60°
8。2262芯片的振荡电阻:可以跳线选择1.5/3.3/4.7M

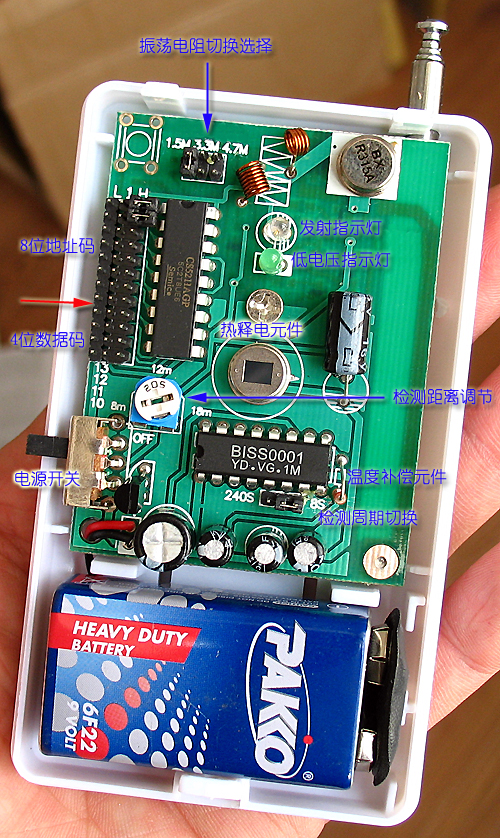

无线人体热释电传感器的跳线设置:

    无线人体热释电传感器的发射机地址码必需和接收机的地址码完全一致,打开无线人体热释电传感器的外壳就能观察到:

1~8位地址码设定:

    网友可以看到无线人体热释电传感器内部PT2262芯片(或者是兼容芯片)的左侧有一个3位12层的跳线设置区,其中从上往下1~8层是地址码设定区域(红色箭头以上),跳线座中间的引脚分别和PT2262芯片的第1~8脚接通,左侧的跳线座PCB上标注为“L”,表示和地相连,右侧的跳线座PCB上标注为“H”表示和正电源相连,例如:将最顶上的跳线座用跳线帽戴在1和L上,那么也就是将2262的第1脚的地址码设置成0,同理如果1和H用跳线帽短路,那么就是将2262的第1脚的地址码设置成1,如果什么都不动,就是将PT2262的第1脚的地址码设置成悬空,依此类推可以完成8位地址码设定,地址码必须和相应的接收板地址码一致才能正常工作。

4位数据码设定:

    数据码的功能是发射器件和接收器件在地址码一致的前提下,发射器件可以传输的一个4位2态的数据。

    4位数据码设定区就在地址码设定区的下方(红色箭头以下),数据码设定和地址码设定类似,数据码只有两个状态:低电平0和高电平1(如果悬空被认为是0,和L连线表示1)具体方法是用跳线帽将2272的引脚和L是否短路,从上往下的4排跳线座分别和PT2262芯片的第13、12、11、10管脚连同。

振荡电阻设定:

    振荡电阻是指PT2262芯片的第15、16脚之间电阻的数值,这个电阻决定了数据脉冲的宽度必须和相应的接收板配套,否则遥控电路无法正常工作。例如我们的8防区报警器主机和家庭电话报警系统都是4.7M系统,而我们的100米~2000米遥控模块都是1.5/1.2M系统,我们的产品考虑到兼容性,设计一个跳线区,可以选择1.5M/3.3M/4.7M振荡电阻便于客户灵活应用。

感应距离设定:

    感应距离反映了模块检测人体的探测能力,产品上有一个灵敏度调整电位器,可以选择8~18米检测距离,注意这个参考距离是厂家在理想环境下测到的,实际距离一般为2~4米左右。

工作间隔时间设定:

   红外的右下角的跳线帽是检测时间设定,它的功能是红外检测到一次人体并输出报警信号后会休眠若干秒,然后再开始工作,它的设计目的是防止人体一直在被检测区域活动时,红外反复报警输出,缩短电池使用时间。它可以通过跳线选择5秒或者90秒。

低电压指示灯:

    模块上有两个LED,上面的白发红LED是发射指示灯,当模块检测到人体进行报警发射时LED同步点亮,下面的一个绿色LED是低电压指示灯,当电池电压低于5伏时LED会点亮,提醒用户更换电池。。
   这里介绍的两款红外线热释电传感器内部的热释电控制器使用台湾BISS0001专用集成电路,静态功耗很低,只有100微安。BISS0001芯片的详细资料 点击这里可以查看我们新款无线红外的应用。
无线报警探头的组网使用:

   在传统的安全防范工程中,均采用有线的方式连接报警探头和防盗报警主机,由于受传输距离、环境、可变性等多种因素的制约,局限性很强。无线报警探头的出现大大方便了系统的施工。
    无线报警系统可以根据不同的需要和场合组成不同功能的报警系统,无线报警的探头可以多种多样,比如:200米无线遥控器、无线紧急按钮、无线门磁传感器、紧急求救遥控手柄 、无线振动报警器等、甚至你也可以发挥你的想像力和创造力设计开发一个:声控无线探头、红外线反射开关无线探头、雷达波人体检测无线探头等等


    要实现无线报警组网,对组成的无线报警探头和主机有一定的技术要求:比如无线发射接收的工作频率相同,这里提供的设备都是工作在315MHZ的,并且都用声表谐振器稳频,频率稳定度非常好,而且需要采用相同的编码解码芯片,这里都用PT2262/PT2272(SC2262/SC2272),而且芯片的振荡电阻相一致,振荡电阻的大小决定了编码波形高低电平的宽度。

    要组成一个无线报警网最重要的是要正确设置各个无线探头和主机编解码芯片的地址码和数据码。

     PT2262/PT2272(SC2262/SC2272)的第1~8脚是芯片的地址码设置脚,地址码有三个状态:悬空、接高电平、接低电平,地址码就好比是一张身份识别的证书,只有发射端和接收端的地址码设置成完全相同,才能互相确认通过。所以在同一个无线报警网中,地址码必须相同,如果在同一个环境中有几个无线报警网时,只要地址码能互相区分就不会互相干扰。

    PT2262/PT2272(SC2262/SC2272)的第10~14脚是数据码设置端,数据端可以是高电平1或者是低电平0,一共有4个通道,所以从0000~1111一共有16个。数据码在无线报警网中主要的作用是区别不同的无线探头,最多可以区分16个,有些主机出于成本和实用性的考虑,只用了其中的8个,表示8路报警通道。

产品2:智能型高可靠无线人体热释电探测器 38元一个

   这是一款综合多项世界先进技术的智能红外人体探测器,它采用进口防误报红外探测专用芯片,运用尖端的模糊逻辑处理技术和智能分析算法,能有效分辨干扰信号和人体移动信号,可以抗强电磁、强光、温度波动、热风、小宠物干扰所以具有超强的防误报能力。

产品特点:

口 特有的绿色省电功能,探测到频繁活动后则不再重复发射报警信号,既环保又大大延长电池寿命(用普通1500mAh电池至少可以连续工作6个月以上)
口 高精度自动温度补偿技术,使得产品能够自适应环境温度,始终保持灵敏度稳定;解决了一般探测器在高温下探测距离明显缩短的问题
口 防拆报警功能,外壳被打开时立刻发射报警信号
口 欠压报警功能,电池用尽前提醒用户及时更换电池
口 支持5号电池供电,购买方便容量大,并且可以使用充电电池能反复多次使用

开机测试模式:

    开机即进入测试模式,报警间隔 6秒,直至保持5分钟内无人活动即进入相应的绿色省电模式(插省电短路器时)或普通模式(不插省电短路器)

绿色省电模式:

    插省电短路器时,如5分钟内检测到频繁活动2次之后,则进入节能状态,如顺延5分钟之内有人继续活动不再重复报警,依次顺延。如连续5分钟无人活动则退出节能状态,有人活动立即报警

普通模式:

    不插省电短路器时,两次报警最小时间间隔为6秒

    8位地址码和4位数据码的设置方法可以参考上面介绍的经济型红外的资料,如果只戴上A跳线帽可以将振荡电阻设定为1.5M,如果只戴上B跳线帽可以将振荡电阻设定为3.3M,如果A B都不戴上跳线帽可以将振荡电阻设定为4.7M。如果只戴上F跳线帽后红外感应距离最远,如果只戴上M跳线帽后红外感应距离中档(常用设定),如果F M跳线帽都不戴,红外感应距离最近,如果戴上I跳线帽后,进入绿色省电模式,当5分钟内连续检测到2次有人活动后,不再无线报警,进入节能模式,只有当5分钟内无人活动才退出节能模式,再检测到人立即报警。戴上跳线帽S表示5秒钟内探测到活动2次后,进入省电模式;戴上跳线帽D表示连续5分钟之内有人活动不连续报警,戴上跳线帽T表示5分钟之内没人活动就退出报警状态,有人活动立即报警。

技术指标:

口 静态功耗: 只有45微安
口 振荡电阻: 可设置成1.5M/3.3M/4.7M,能兼容大多数报警主机
口 发射距寓: 空旷地300米,实际环境约30米
口 发射频率: 315MHz
口 外形尺寸: 105*60*40毫米
口 电源电压: 3V (2节5号电池)
口 所含配件: 包括万向安装底座一只、说明书一份、两节5号电池、彩色包装盒一个
口 探测角度: 水平100度
口 探测范围: 如示意图所示大概参考范围
口 灵敏度   : 红外感应距离可以低、中、高3档可设置

注意事项:

口 勿触摸传感器或镜片以免脏污引起灵敏度降低
口 应定期对探测器做步行测试
口 同一防护区内不能安装2只以上的无线探测器!
口 重新安装电池或改动跳线短路器后,须初始化约2分钟
口 初始化时一定要保持探测区内无活动干扰约2分钟后,再进行实验

产品4:仿加拿大枫叶牌有线人体热释电探测器 32元一个

    这款仿枫叶有线红外还具有检测灵敏度调节功能,打开内部金属屏蔽盒的上盖,戴上跳线帽为高灵敏模式,不戴为低灵敏模式,可以降低误报率,有线红外的安装高度推荐为2~2.7米,如果现场环境无法达到这个位置,可以调节安装高度调节螺丝的固定位置,可以在1.1~3.1米之间选择。这款仿枫叶有线红外性能优越,工艺精湛,值得推荐。

    上图左下角是一个防拆开关,当外壳装上后开关会被压住,右边的两个防拆触点就会接通,如果此时外壳打开,防拆触点就会立即断开。中间两个接线柱是电源,左边是地,右边是正电源可以接9~16V直流电源,静态电流为14毫安,报警输出时电流为18毫安,最右边两个接线柱是报警输出触点,当没有检测到人时触点闭合接通,当检测到有人时触点断开,有线红外一般工作在常闭模式,当需要防拆功能时,可以串入防拆触点来实现。图中最上方是一个绿色电源指示灯,受右边一个跳线帽控制,跳线帽戴上LED允许点亮,不戴是LED不工作。
