微型高效调频发射模块

1。调频发射模块FM1 16元一个

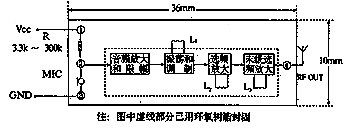

    调频发射模块FM1的体积只有15X32X7毫米(其中高度仅指器件中的最高点),大小和小手指差不多,工作电压为3~8伏,最佳工作电压为6伏,对应的工作电流4~50毫安,发射距离:9伏时开阔地大于600米,工作频率预调在92MHZ,通过调整电感线圈(图中一个用H黄色高频蜡封固的线圈)可以使发射频率在90~100MHZ之间,线圈拉升时发射频率上升,压缩时发射频率下降。

    FM1自带高灵敏话筒,使用时只要焊接一根50厘米的导线焊接在模块右下角的天线焊盘上作为天线就能正常使用。

    当希望发射模块发射距离最远时需要注意:发射模块最好离地面5米以上,可以明显增加发射距离。如果天线采用用有线电视馈线制作的半波同轴天线并架设在室外高处可以显著增大发射距离。

    模块的监听灵敏度高于人耳,在安静地环境下可以听到1米以外石英钟走动“滴嗒”声。模块的监听灵敏度决定于话筒的偏置电阻,模块上用的是24K(243)灵敏度较高,因为模块内部有声音限幅电路,所以可以避免一定程度的强音源下出现的声音阻塞、失真的现象。如果你需要监听灵敏度低一点,如:老师用无线话筒,可以将模块的话筒偏置电阻微型贴片电阻332拆下,换上200K以内的电阻,偏置电阻的阻值可以在3.3K~200K之间选择,阻值越大,话筒的灵敏度越低。或者用一块胶带粘贴在话筒头上也能降低话筒灵敏度,提高信噪比。

    FM1模块如果采用两节7号电池供电,可以连续使用1周。如用两节微型钮扣电池AG13可连续工作10小时以上。FM1模块已经用环氧树脂封固,所以工作可靠、频率飘移很小(条件:发射机电源电压稳定)接收机最好采用手调谐的调频收音机,可以补偿轻微的频飘。近距离使用时必须用耳机监听,否则由于声音反馈,容易形成自激啸叫。

实际测试:

    FM1调频模块只要外接直流电源和发射天线就可以正常工作了,电源最好用电压为9伏以下的蓄电池供电,蓄电池的内阻低,不会产生交流电源容易出现的交流调制音,天线最好用120毫米长的电视机拉杆天线,FM1模块最右边的线圈右下方的电路板铜箔上就是发射天线焊盘,建议将拉杆天线的根部直接和发射天线焊盘焊接,可以大大提高发射效率,如果考虑使用方便,也可以用多股软导线做天线。

    测试地点:居民新村的4楼客厅,和室外隔一道砖混结构的墙。工作电压9伏,测试音源:石英钟走动的“滴嗒”声,测试效果:在200米内能收到监听信号,少数位置有死点(寂静点)接收位置改变时会影响接收频率(可能是无线电信号到达接收点的传输路径不同),如果接收地点固定不变时接收频率很稳定,有人在发射机附近走动不会影响发射频率,但是手捏发射天线发射频率会轻微改变。如果发射机和接收机中间没有遮挡物时距离很远,大于600米,有遮挡物时一般不能超过2~3幢新村楼房。

注意事项:

    调频接收机的接收灵敏度很大程度上影响调频发射模块的传输距离,市场上常见的电调谐收音机接收FM1效果不是很好,主要是自动锁台锁不住,所以建议使用手动调谐的。一般普通的调频接收机灵敏度不是很高,一般能在空旷地200米内能接收,站长经过测试,发现用下面高性能的SONY头戴式调频接收机效果非常不错,为了尽量提高接收灵敏度,站长把它原来的小天线换成1米多长的软天线,能在600米以内接收到,站长采用高性能的汽车调频收音机,曾经在800米以接收到FM1的信号。

增大调频发射距离的因素有以下几点:

1。发射机采用蓄电池供电,电压最好为稳压9伏。
2。发射天线采用120厘米的拉杆天线,天线底部直接和模块的发射焊盘焊接,越短越好,发射天线最好垂直放置。
3。发射机尽量高于地面,越高越好。
4。接收机最好采用高灵敏手调谐的调频接收机,比如:汽车收音机、进口调频收音机,天线换成120厘米的拉杆天线,垂直放置。
5。接收机尽量高于地面,和发射机中间遮挡物越少越好。
6。发射机工作频率处确保没有调频电台工作,否则调整线圈改变发射频率,避开强台。

如果能同时满足上述条件,FM1可以达到1公里的传输距离。

4节5号全封闭带开关电池盒 5元一个
4节7号电池盒(扁平排布) 2元一个
2节7号电池盒 1元一个

需要各种塑料外壳的可以点击进入!


3。采用BA1404的调频发射模块FM4 26元一个 体积:61x25x11毫米

    调频发射模块FM4是一种低电压,高效率的立体声调频发射模块,它由单片立体声调制发射集成电路BA1404和高频功放电路组成,可以将各种立体声音源加以处理并调制发射,由立体声FM收音机接收.内含MPX多路转换器,导频振荡器,RF电路等功能。可以用于教学,舞台及比例遥控器中。


     FM4的工作电压为1V-3.6V,低于1V将停止工作,高于3.6V会烧毁电路的芯片,造成永久损坏.音频输入电压的幅值为20-200mv,当大于200mv时应在电路的输入端加入电阻式衰减器,如输入音源是CD,VCD时,(其输出为1V)。

    R1选择10K,R2选择1K,这时在FM4的输入端将得到约85-100mv的音频信号.FM4模块上标注有发射频率,如需改变,稍微拨动一下BA1404芯片第10脚附近的线圈即可。

注意事项:

1。FM4的音源必须是L,R立体声,收音机必须可以接收FM立体声广播。
2。FM4的电源正,负极不得接反,且不得高出3.6V,否则电路损坏。

工作电压
1.5-3V
电流消耗
<10mA
导频振荡
38KHz
通道分离度
45dB
频率稳定度
>10-4
射频输出
>600mV
工作温度
-20℃-+50℃
体积
61×25×10mm

4。采用BH1417的高保真锁相环调频立体声发射模块FM5 成品58元一个

    这是一款性能优良的锁相环调频立体声发射板,它可以将计算机声卡、游戏机、CD、DVD、MP3、调音台等立体声音频信号进行立体声调制发射传输,板上还含有2路话筒放大电路,配合普通的调频立体声接收机就可实现高保真的无线调频立体声传送。适合用于生产立体声的无线音箱、无线话筒、无线耳机、CD、MP3、DVD、PAD、笔记本计算机等的无线音频适配器开发生产。

    日本ROHM公司新推出了BH1417是一个最简单而又实用的集成电路,它集锁相环电路、立体声编码电路、发送电路,外围加上几个几件就组成了一台高频定多频点的HI-FI调频立体声发送器。而且它设置了预加重电路、限幅电路及低通滤波器,可明显地改善音质。其总谐波失真达到了0.3%,立体声分离度为40dB,RF输出电平为100dB。

   BH1417F是一款新推出的非常优秀的集成电路芯片,这款集成电路是由提高信噪比(S/N)的预加重电路、防止信号过调的限幅电路、控制输入信号频率的低通滤波电路(LPF)、产生立体声复合信号的立体声调制电路、调频发射的锁相环电路(PLL)组成。BH1417F的频率特性非常出色,它能达到40dB的分离度,传送的音质可与本地调频电台比美,适合用于一些对音频指标很高的系统中。

     BH1417F采用贴片式SOP22封装,{1}和{22}脚为左右声道信号输入端。{2}和{21}脚连接预加重电路,可由外接的电路改变时间常数(T=22.7kΩ×C)。{3}和{20}脚为低通滤波器的可调端,外接150pF的电容可限制15kHz以上信号的输入。{4}脚为滤波端,外接电容可改善参考电压的波纹系数。{5}脚是立体声复合信号的输出端。{6}脚接地,{7}脚为PLL鉴相器输出。{8}脚为电源端,连接+5V电源。{9}脚为RF振荡器端,由其与外围元件构成压控振荡电路。{10}脚为RF接地端。{11}脚为RF信号输出端,经带通滤波器连接至天线或后级功放。{12}脚为PLL电源端。{13}、{14}脚外接一7.6MHz晶振。{15}~{18}脚为并行数据设置端,由它们控制发射器的输出频率,{19}脚为导频信号调整端。

工作原理分析:

    外部电源由CK2电源插座输入,经滤波和78L05稳压后输出5V直流供BH1417使用,同时还通过拨码开关的M1、M2送至双路话筒放大电路,话筒MIC1将声音信号转换成电信号经C3送至由V1、R6、R7等组成的话筒放大电路放大后经C5到RP1调整音量后经C6送入BH1417的左声道信号输入端。

    拨码开关的D0、D1、D2、D3用于设置发射频率。调频立体声载波信号由BH1417的第11脚输出,经C36耦合送入由V3、R21、L3、C37等组成的高频功率放大电路,放大后的信号通过C38耦合到ANT1发射天线进行发射。

拨码开关位置
输出频率
D0
D1
D2
D3
-
-
-
- - - - 87.7MHz
+ - - - 87.9MHz
- + - - 88. 1MHz
+ + - - 88.3 MHz
- - + - 88.5 MHz
+ - + - 88.7 MHz
- + + - 88.9MHz
+ + + - 锁相环停振
- - - + 106.7 MHz
+
+ - - + 106.9 MHz
+
+
- + - + 107.1 MHz
+
+
+
+ + - + 107.3 MHz
+
+
- - + + 107.5 MHz
+
+
+
+ - + + 107.7 MHz
+
+
+
- + + + 107.9 MHz
+
+
+
+
+ + + + 锁相环停振

FM5的有关性能参数:

输入电压 7~15V
消耗电流 20mA左右
调频发射功率 50mW
传输距离 10~20米
音频频率输入范围 20~15KHz
音频输入灵敏度 -10dBV
音频输入电压(建议值) 1.0V
频率输出范围 87.7 MHz~88.9 MHz
  106.7 MHz~107.9 MHz
工作温度 -15°C~50°C
体积 83x45x15mm

   本产品的设计出发点是学习、研究调频立体声发射原理的需要,如果想获得更好的音质,可以加装屏蔽罩、采用双面PCB、采用低噪音阻容元件等,话筒也可以用屏蔽线延长,扩大两个话筒的间距,可以得到更好的现场立体声效果。

    在大城市调频电台非常多,这给调试带来不利因素,因为弱信号很容易被强电台覆盖淹没,造成接收距离缩短,相对而言高频段电台比较少,因此本产品所配套的振荡线圈、电容参数更适合高频段工作。
